Инструкция по установке модуля FD10

ВНИМАНИЕ: Устанавливать модуль разрешается только при отключенном напряжении электросети!

На схеме показано как правильно установить фильтр – дубликатор DIN 63 A FD 10: после УЗО, но перед автоматами отдельных цепей. Фильтр - дубликатор устанавливается на DIN планку (см. рисунок).

Подключение осуществляется к следующим клеммам:

-  L (снизу) подводится фаза от УЗО

-  N подводится нейтраль

-  L(сверху) отвод фазы на автоматы отдельных цепей

Используйте дополнительные фильтры - дубликаторы (до трех) для установки в трехфазную электрическую сеть. Соедините фильтры - дубликаторы используя клемму K как показано на схеме. Для соединения используйте провод сечением 1мм2.

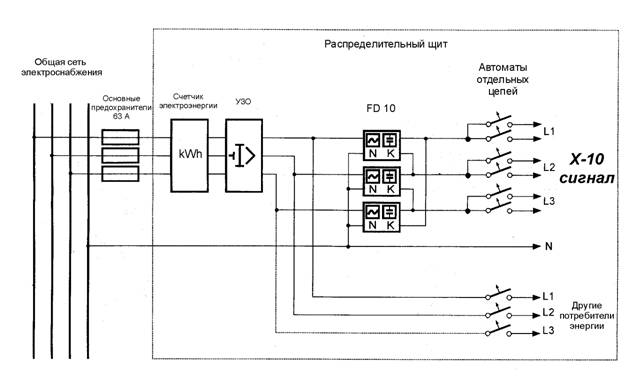

Схема подключения
