Привод для распашных ворот WING.

Инструкция по эксплуатации и меры предосторожности.

Данная инструкция разработана изготовителем и является неотъемлемой частью изделия. Описанные операции рассчитаны на исполнение обученным и имеющим надлежащую квалификацию персоналом. Перед монтажом инструкция должна быть внимательно изучена. После монтажа платы и ввода ее в эксплуатацию, инструкцию следует сохранить для дальнейшего обращения к ней в случае необходимости.

ВНИМАНИЕ!

Внимательно ознакомьтесь с данными предостережениями. Пренебрежение ими может привести к порче изделия или причинить вред здоровью людей и животных.

·  Все операции монтажа, технического обслуживания или ремонта любой сложности. Должны осуществляться только обученным и имеющим надлежащую квалификацию персоналом.

·  Компания DEA System напоминает. Выбор расположения и монтажа устройств, из которых состоит законченная система автоматики, должен производиться в соответствии с требованиями безопасности той страны, в которой производится монтаж и эксплуатация.

·  Ни при каких обстоятельствах не допускается эксплуатация изделия во взрывоопасных, кислотосодержащих средах способных привести к порче изделия.

·  Неверная оценка ударных сил может привести к порче изделия и имущества, а так же причинить вред здоровью людей и животных. Компания DEA System напоминает, что персонал, производящий монтаж должен убедиться в нахождении этих сил в пределах требований безопасности той страны, в которой производится монтаж и эксплуатация.

НЕ нашли? Не то? Что вы ищете?

·  Любое дополнительное устройство безопасности, установленное в целях ограничения ударных сил, должно соответствовать требованиями безопасности той страны, в которой производится монтаж и эксплуатация.

·  Использование запасных частей, не определенных компанией DEA System и/или неверная повторная сборка может привести к порче изделия и имущества, а так же причинить вред здоровью людей и животных. По этой причине применяйте только запасные части, указанные компанией DEA System и тщательно следуйте всем сборочным инструкциям.

·  Утилизация упаковочных материалов (пластик, картонные коробки и так далее) должна производиться согласно действующим местным законодательствам. Не оставляйте пластиковые пакеты и упаковочный полистирол в зоне досягаемости детей.

·  Применение изделия в условиях, не предусмотренных изготовителем, может привести к порче изделия и имущества, а так же причинить вред здоровью людей и животных.

1. МОДЕЛИ И КОМПЛЕКТАЦИЯ.

Основные компоненты

Габариты изделия

Электромеханический линейный привод, серии Wing 300 предназначен для использования в системах автоматики для распашных ворот. Привод состоит из следующих основных компонентов:

  1. Крепление к опоре

  2. Электродвигатель

  3. Ручка разблокировки

  4. Редуктор

  5. Ведущий винт, крепление к створке

  6. Червячная передача

Доступны следующие модели:

Электропитание двигателя

Максимальная ширина створки

Реверсивный

Медленный

Встроенный концевой выключатель

302

~220 В

2 м

-

-

-

302R*

2,5 м

Да

-

-

302L

3,5 м

-

Да

-

302RL*

3,5 м

Да

Да

-

303

2 м

-

-

Да

303R*

2,5 м

Да

-

Да

303L

3,5 м

-

Да

Да

303RL*

3,5 м

Да

Да

Да

302/24

=24 В

2 м

-

-

-

302/24L

3,5 м

-

Да

-

* Модели, в которых необходимо использовать электрозамок для фиксации ворот в закрытом положении.





  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

302

302R

302L

302RL

303

303R

303L

303RL

302/24

302/24L

Потребляемая мощность (Вт)

300

60

Максимальное усилие (Н)

1800

1300

1800

1300

1800

1300

1800

1300

600

600

Время открытия на 90° (сек)

20

17

20

17

20

17

20

17

20

20

Интенсивность нагрузки (%)

30

70

Максимальный ход (мм)

390

Уровень защиты

IP34

Диапазон рабочих температур

-35 С° +60 С°

Масса с упаковкой (кг)

8, 6

  3. МОНТАЖ И ВВОД В ЭКСПЛУАТАЦИЮ.

ВНИМАНИЕ! Перед монтажом привода убедитесь, что соблюдены габариты зоны безопасности. Пренебрежение этим размерам может привести к порче изделия, а так же причинить вред здоровью людей и животных

ВНИМАНИЕ! Убедитесь в надежности конструкции ворот:

- отсутствие перекосов у створок ворот

- надежность крепления петель

- наличие механического упора

- створки должны свободно двигаться

ВНИМАНИЕ! Используя диаграмму

“Эксплуатационные пределы”,

убедитесь, что ширина и масса

створки лежат в пределах

допустимых значений.

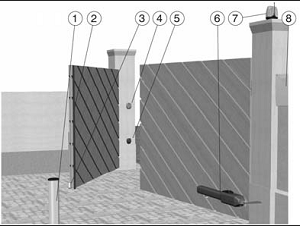

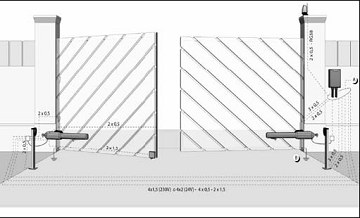

  3.1. Пример типового монтажа.

1

Стойка арт. Pilly 60

5

Фотоэлементы арт. 104 Lux

2

Предохранительная кромка

6

Привод Wing 303

3

Электрозамок

7

Сигнальная лампа арт. Lumy

4

Цифровая клавиатура арт. Flic/Rad

8

Плата управления

А

Подключение ~220 В ±10% 50 Гц

В

Заземление

  3.2. Порядок монтажа.

Монтаж опорных пластин

Установочные размеры

Крепление привода к опоре ворот

Крепление привода к створке ворот

α

A

B

C

D

E

90°/110°

150

190

380

770

110

90°

150

160

290

770

110

L

90°/110°

95

190

345

1210

60

L

90°

135

160

245

1130

110




ВНИМАНИЕ!

Положение и проверка фотоэлементов

3.3. Установка и настройка платы управления.

В приводах серии Wing 300 используется несколько типов плат управления. В зависимости от Вашего выбора платы управления обращайтесь к инструкции этой платы, где дана необходимая информация о подключении, настройке и вводе в эксплуатацию.

  3.4. Регулировка концевого выключателя.

В моделях серии Wing 303 для остановки привода в конце хода при открытии ворот используется концевой выключатель. Регулировка производится смещением блока (54, 55, 56, 57). Для этого необходимо ослабить фиксирующий винт (58), а после установки концевого выключателя в желае-мое положение затянуть его.

3.5. Перед вводом в эксплуатацию.

ВНИМАНИЕ! Перед вводом в эксплуатацию и передачей полностью собранного изделия клиенту необходимо:

  • Продемонстрировать клиенту надлежащую работу изделия.

  • Провести инструктаж о технике безопасности и правилах эксплуатации автоматики.

  • Передать клиенту инструкцию по эксплуатации.

  4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЭКСПЛУАТАЦИЯ.

4.1. Периодичность технического обслуживания.

Профилактическое техническое обслуживание и регулярный осмотр обеспечит длительный срок эксплуатации изделия. Операции обслуживания и их периодичность указана в таблице ниже.

Тип операции

Периодичность

Удаление веток, листьев и т. д.

по мере необходимости

Проверка работы устройств безопасности

раз в 3 месяца

Чистка наружных поверхностей

раз в 6 месяцев

Проверка затяжки винтов

раз в 6 месяцев

Проверка работы механизма отпирания

раз в 6 месяцев

Смазка шарнирного соединения

раз в год

  4.2. Возможные неисправности и способы их устранения.

Неисправность

Возможные причины и способ устранения

При подаче команды открыть или закрыть. Створки ворот остаются неподвижными и электродвигатели не запускаются.

На электродвигатели не поступает электропитание. Проверьте правильность подключения и кабели на предмет разрыва.

Проверьте работоспособность фотоэлементов или их правильность подключения

При использования концевых выключателей. Проверьте их подключение и работоспособность. При отсутствии обратите внимание на соблюдении правил электромонтажа платы, которую Вы используете.

После подачи команды закрыть или открыть электродвигатели запускаются, но створки ворот остаются не подвижными.

Проверьте состояние механизма отпирания.

Проверьте настройки усилия привода.

Створки двигаются рывками, с шумом, произвольно останавливаются.

Убедитесь в отсутствии механических помех движению ворот.

Убедитесь в соблюдении установочных размеров и правильности монтажа.

Не произведено программирование хода привода или информация о ходе привода утеряна. Повторить процедуру позиционирования и программирования хода привода. См. инструкцию платы управления.

  4.3. Механизм отпирания привода.

Привод оснащен механизмом отпирания, позволяющий разъединить шестерни створки от исполнительного механизма в случае аварийной ситуации или при отсутствие электропитания. Действуйте, как показано на рисунке.

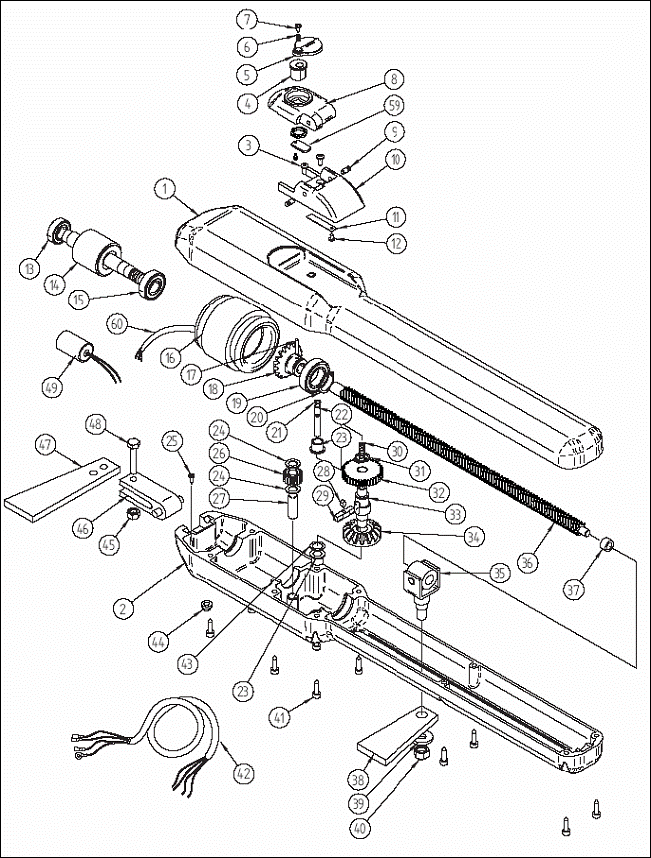

  5. УСТРОЙТВО ПРИВОДА И ПЕРЕЧЕНЬ ЧАСТЕЙ.

Затягивать гайки (40) до полного уплотнения шайб (39, 61).






1

Верхний корпус редуктора

33

Вал

2

Нижний корпус редуктора

34

Коническая шестерня

3

Самонарезной винт

35

Ходовая вилка

4

Замок

36

Шнек

5

Защитная крышка замка

37

Подшипник

6

Пружина

38

Крепление ходовой вилки

7

Самонарезной винт

39

Шайба

8

Ручка разблокировки

40

Гайка

9

Штифт

41

Самонарезной винт

10

Пластиковое основание разблокировки

42

Электрический кабель

11

Фиксатор

43

Прокладка

12

Самонарезной винт

44

Соединительная колодка

13

Подшипник

45

Гайка

14

Якорь двигателя

46

Кронштейн редуктора

15

Подшипник

47

Кронштейн

16

Статор двигателя

48

Винт

17

Фиксатор

49

Конденсатор

18

Коническая шестерня

50

Двигавольта

19

Подшипник

51

Выносной кронштейн

20

Кольцо

52

Винт

21

Уплотнительное кольцо

53

Кронштейн

22

Фиксатор разблокировки

54

Микровыключатель

23

Втулка

55

Винт

24

Прокладка

56

Кронштейн микровыключателя

25

Саморезный винт

57

Фиксатор микровыключателя

26

Винтовая шестерня

58

Винт

27

Фиксатор

59

Язык замка

28

Клин

60

Кабель двигателя

29

Разблокировочный ключ

61

Шайба

30

Пружина

62

Двойная ходовая вилка

31

Кольцо



32

Винтовая шестерня
