Линия технического контроля

Руководство оператора по работе с приборами RUS. ГАРО.00001 Страниц 10

2003

1.1  Линия технического контроля

Аннотация

Настоящее руководство оператора ЛТК-2003 (в дальнейшем – руководство) предназначено для изготовителя и пользователей приборов, входящих в состав линий технического контроля (далее – линия), владеющих знаниями и навыками работы на персональном компьютере совместимом с IBM PC в операционной системе Windows’98. Руководство содержит сведения, необходимые для правильной эксплуатации программного комплекса ЛТК-2003 (далее – программного комплекса, ЛТК-2003, программного продукта) версии 3.0, проведения диагностики автотранспортных средств (АТС) на линиях и стендах с использованием приборов, входящих в состав ЛТК-2003, и прочие сведения относительно ЛТК-2003.

В данном документе описан процесс взаимодействия оператора с диалогами приборов программного комплекса ЛТК-2003 при проведении диагностики АТС на стендах и на линиях. Полное описание процесса диагностики АТС смотрите в «Руководстве оператора ЛТК-2003», а также руководствах по эксплуатации стендов и линий.

Данное руководство не содержит сведений относительно установки, настройки, обновления и удаления программного продукта. Указанную информацию можно найти в Инструкции по установке и настройке. Описание регламентных и восстановительных работ также вынесено в отдельную инструкцию – Инструкцию по проведению регламентных и восстановительных работ.

Содержание

2 Общие термины и понятия. 5

3 Запуск инструментов. 6

4 Тормозной стенд. 6

5 Проверка суммарного люфта рулевого управления. 6

6 Проверка внешних световых приборов. 7

7 Проверка токсичности выхлопных газов. 8

8 Проверка дымности отработавших газов. 9

2  Назначение

Инструменты программного комплекса ЛТК-2003 разработаны Компанией «Новгородский завод ГАРО» (далее – Компания).

Инструменты предназначены для обеспечения возможности проведения инструментального контроля АТС с помощью специальных приборов с возможностью передачи результатов измерений в компьютер. Кроме того, программный комплекс призван обеспечить проведение поверки и калибровки стендов и опций, подключаемых к ним дополнительно.

Инструменты представляют собой диалоговые окна, вызываемые из программного комплекса ЛТК-2003 в соответствии с «Руководством оператора ЛТК-2003. Данный комплекс обеспечивает проведение следующих операций:

-  проведение инструментального контроля зарегистрированных АТС;

-  сохранение результатов инструментального контроля в базе данных ЛТК-2003;

-  просмотр и поиск по базе данных ЛТК-2003.

Сам процесс проведения инструментального контроля во многом автоматизирован. Результаты измерений сохраняются в базе данных ЛТК-2003 без непосредственного ручного ввода оператора для следующих средств измерения: газоанализатор, дымомер, стенд тормозной силовой, прибор проверки фар, прибор проверки стёкол, люфтомер.

3  Общие термины и понятия

Программный комплекс ЛТК-2003 является достаточно сложным программным продуктам. В целях упрощения и систематизации описания введены следующие понятия органов управления программой:

-  кнопка «Соединение». Устанавливает соединение с прибором;

-  кнопка «Измерение». Запускает процесс измерения инструментом.

Перечисленные выше термины и понятия будут использоваться далее в тексте настоящего документа и в диалогах программного комплекса ЛТК-2003.

4  Запуск инструментов

Перечень групп проверяемых параметров АТС можно вывести на экран, создав осмотр или открыв существующий и выбрав вкладку «Диагностика».

5  Тормозной стенд

Описание работы с тормозным стендом с помощью компьютера смотрите в документе «Руководство оператора ПО СТС».

6  Проверка суммарного люфта рулевого управления

Инструмент позволяет проводить проверку люфта рулевого управления с помощью прибора UPEx – ИСЛ-401. Открыть инструмент можно из диалогового окна «Рулевое управление». Попытка соединения с прибором производится автоматически при запуске инструмента. Соединение можно также установить, нажав соответствующую кнопку. В поле «Результат» во время измерения будет отображать текущее измеренное значение люфта. После окончания измерения оно покажет результат измерения, который будет передан в дилого ввода данных при нажатии кнопки «Закрыть».

Рисунок 1. Инструмент «Проверка суммарного люфта рулевого управления»

7  Проверка внешних световых приборов

«Мастер проверки внешних световых приборов» (Рисунок 2) предназначен для проверки исправности рулевого управления. Запуск инструмента производится путём выбора пункта «Проверка внешних световых приборов» из списка режимов измерения.

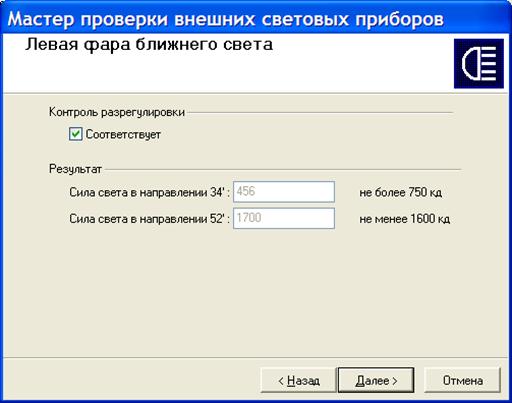

Рисунок 2. Страница «Мастера проверки внешних световых приборов

Мастер предоставляет интуитивно понятный интерфейс для проведения осмотра внешних световых приборов АТС с помощью приборов «ОПК», либо «ПРАФ».

8  Проверка токсичности выхлопных газов

Инструмент «Проверка токсичности выхлопных газов» («Проверка содержания CO и CH в отработавших газах») позволяет проверить содержание компонентов в выхлопных газах АТС с помощью приборов «Авеста», «Мета», а также газоанализаторов, работающих по протоколу UPEx.

После запуска измерения программа будет выдавать на экран необходимую последовательность действий. В поле «Результат» в процессе измерения будут отображаться текущие результаты измерения. После завершения измерения в этом поле отобразятся конечные результаты измерения. При нажатии кнопки «Закрыть» результаты будут переданы в диалог ввода данных.

Рисунок 3. Инструмент «Проверка токсичности выхлопных газов»

9  Проверка дымности отработавших газов

С помощью этого инструмента и дымомера («Авеста» либо «Мета») можно измерить дымность отработавших газов двигателя АТС.

После запуска измерения программа будет выдавать на экран необходимую последовательность действий. В поле «Результат» в процессе измерения будут отображаться текущие результаты измерения. После завершения измерения в этом поле отобразятся конечные результаты измерения. При нажатии кнопки «Закрыть» результаты будут переданы в диалог ввода данных.

Рисунок 4. Инструмент «Проверка дымности отработавших газов»
