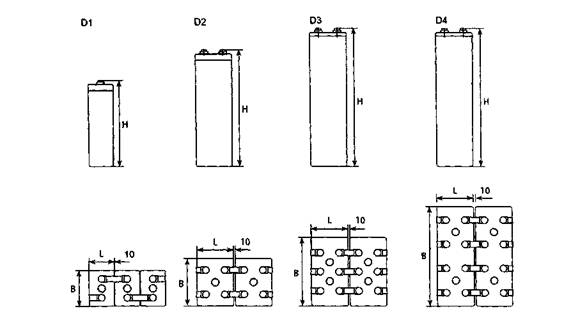

Стационарные свинцовые аккумуляторы серии GFМG (стр. 2 )

- 3 -

3. ТЕХНИЧЕСКИЕ ДАННЫЕ.

Аккумуляторы предназначены для использования в закрытых помещениях с естественной вентиляцией, в том числе и в помещениях с технологическим оборудованием и обслуживающим персоналом, при температуре от -15°С до +50°С при относительной влажности воздуха до 80%

.Допускается хранение и эксплуатация аккумуляторов при температуре до -30°С при условии, что аккумуляторы полностью заряжены.

Оптимальная температура для эксплуатации аккумуляторов +15°С ÷ +20°С.

3.1 Заряд в буферном режиме низким напряжением без уравнительного заряда.

Напряжение заряда в буферном режиме составляет:

-для аккумуляторных элементов - 2.25 В/элемент х n ±1%;

( где n - количество аккумуляторов в батарее )

-ток заряда для элементов GFMG не более О.2 * С10 ,А

Разброс напряжений на отдельных аккумуляторах, при их последовательном соединении в батарею должен составлять не более ± 0.05 В/элемент.

3.2 Преимущественные технические характеристики ;

-  способность быстрого восстановления ёмкости,

-  прекрасное приемное свойство заряда,

-  почти 100% рекомбинация газа,

-  малое внутреннее сопротивление,

-  очень малый разброс напряжения,

-  саморазряд менее 3% в месяц при комнатной температуре,

-  повышенная стойкость к глубокому разряду.

3.3 Элементы безопасности аккумуляторов;

-предохранительные клапаны регулирующие давление в ак­кумуляторе.

- низкое газовыделение аккумуляторов, за счет технологии изготовления и системы внутренней рекомбинации газа; по­мещения, в которых эксплуатируются аккумуляторы, не требуют дополнительной вентиляции;

-  после долгой эксплуатации способность регулирования внутреннего давления не изменяется.

-  корпуса аккумуляторных батарей выполнены из ударопрочных и огнестойких
пластмасс;

-  на смонтированных в батарею аккумуляторах исключены случайные прикосновения к токоведущим частям и короткие замы­кания.

3.4 Длительность срока службы аккумуляторов :

При правильном режиме эксплуатации срок службы аккумуляторов GFMG составляет: -15÷18 лет или не менее 1000 циклов при глубине разряда не более 60% ;

Длительная эксплуатация аккумуляторов при температуре окружающего воздуха выше +20°С сокращает срок их службы в соответствии с таблицей 3.1

Таблица 3.1

Температура окружающей среды ( °С )	Срок службы, ( % )
20	100
30	50
40	25
50	12. 5

4. Зарядные характеристики аккумуляторных элементов GFMG

4.1. Эксплуатация в буферном режиме заряда :

Заряд осуществляется на условиях:

Напряжение постоянного подзаряда 2.25В/элемент х n ± 1% при 20°С.

где n - количество элементов в батарее;

Начальный ток заряда не более 0.1С10.

В случае отклонения температуры помещения от +20°С более, чем на 2.5°С, следует установить напряжение буферного заряда, рассчитанное по формуле-1 :

Uбуф = 2.25 + ( 20 – t ) х 0.

где : Uбуф – установочное напряжение буферного режима заряда,

t – температура воздуха в помещении.

Установочное напряжение заряда в некоторых температурных диапазонах отра­жено в таблице 4.1.

Таблица 4.1

Температура воздуха в помещении	-15°С	- 10°С	0°С	+10°С	+20°С	+30°С	+40°С	+50°С
Напряжение заряда В/элемент ±1%	2.36	2.34	2.31	2.28	2.25	2.22	2.19	2.16

В процессе экс­плуатации следует установить и поддерживать напряжение заряда согласно форму­ле-1

После разряда необходимо восстановить емкость аккумулятора путем заряда напряже­нием 2.25В/элемент х n ± 1% при 20°С.

Время заряда зависит от степени разряда, на­чального тока заряда и температуры воздуха в аккумуляторном помещении.

Признаком полного заряда является неизменяемость тока подзаряда, при постоянном напряжении в конце заряда, в течение 3 часов.

Аккумуляторы не нуждаются в уравнительном заряде;

Время заряда может быть сокращено путем повышения тока заряда или температуры окружающего воздуха.

После 6-ти месяцев непрерывного подзаряда фактическая емкость аккумулятора ( при температуре +20°С ) должна быть не менее номинальной.

4.2. Эксплуатация в циклическом режиме:

Заряд осуществляется при условиях:

Напряжение заряда 2.37 В/элемент х n ± 1% при 20°С,

Рекомендуемый начальный ток заряда 0.1 С10 .

Для ускорения заряда можно применять более высокий зарядный ток,

но макси­мальный начальный ток заряда не должен превышать 0.2 С10.

Фактическая емкость аккумуляторов при различной температуре окружающей среды и времени разряда определяется с учетом поправочного коэффициента в соответствии с таблицей 4.2

- 5 -

Таблица 4.2

Время разряда	Температура, °С
- 15	- 10	0	10	20	30	40	50
Температурный коэффициент, К
От 10 до 1 часа	0.79	0.82	0.88	0.94	1.00	1.06	1.12	1.18
от 59 до10 мин	0.65	0.70	0.80	0.90	1.00	1.10	1.20	1.30

Фактически снятая с аккумулятора или батареи емкость равняется произведению тока разряда на продолжительность разряда. Если средняя температура аккумулятора при разряде отличается от температуры +20°С , то производится пересчет емкости на действующую температуру по формуле 2 :

С фактич

С+20°С = -------

1 + z ( t – 20 )

Где : t – средняя температура аккумулятора при разряде ;

z - температурный коэффициент емкости, численно равный :

0.006 1/ °С при режиме разряда более 1 часа ;

- 0.01 1/°С при режиме разряда 1 час и менее.

При температуре воздуха отличной от номинальной ( +20°С ) , для расчета емкости аккумуляторов применяется формула -3.

С = С+20°С х К ( 3 )

С - емкость аккумулятора при температуре, отличной от +20°С;

С+20°С - емкость аккумулятора при температуре +20°С;

К - температурный коэффициент ( таблица 4.2 ).

При разряде не рекомендуется отбор емкости большей, чем указано в таблице 2.1 . Во избежание недопустимо-глубокого разряда и как следствие ; ухудшение параметров аккумуляторов, конечное напряжение на элементе во время разряда не должно быть ниже величин, указанных в таблице 4.3

Таблица 4.3

Время разряда, час	10	5	3	1	1/2	1/4
Конечное напряжение аккумуляторов, В/элемент	1.60	1.55	1.55	1.55	1.55	1.55

После разряда необходимо восстановить емкость путем заряда аккумулятора рекомен­дованным напряжением ( см. таблицу Время заряда зависит от степени разряда, начального тока заряда и температуры.

.Рекомендованное напряжение заряда в некоторых температурных диапазонах отражено в таблице 4.4

Таблица 4.4

Температура окружающего воздуха	-15	-10	0	+10	+20	+30	+40	+50
Напряжение заряда В/аккумулятор	2.36	2.34	2.31	2.28	2.25	2.22	2.19	2.16

- 6 –

4.3. Дополнительный заряд

Аккумуляторы, долго хранившиеся до эксплуатации, требуют дополнительного заряда согласно таблице 4.5

Таблица 4.5

Время хранения (месяц.)	Напряжение дополнительного заряда (В/элемент,(20°С))	Максимальный ток заряда, (А)	Время заряда ( час )
6	2.35	0.15 С10	24
6 – 12	2.35	0.15 С10	48

Температура воздуха в аккумуляторном помещении значительно влияет на срок службы аккумуляторов и в процессе эксплуатации следует устанавливать напряжение заряда в соответствии с формулой 1 .

Признаком полного заряда, при постоянном напряжении является неизменный ток в конце заряда в течении 3-х ча­сов.

После 6-ти месяцев непрерывного подзаряда фактическая емкость аккумулятора (при разряде) должна быть не ниже номинальной.

Время заряда может быть сокращено путем уменьшения глубины разряда, повы­шения тока заряда или температуры окружающего воздуха.

5.  РАЗРЯДНЫЕ ХАРАКТЕРИСТИКИ

Номинальная емкость аккумуляторных элементов GFMG-100…3000 – С10 - емкость при 10-часовом разряде до конечного напряжения 1.80 B/элемент при 20°С током I = 0.1С10, (А).

Аккумуляторы должны иметь не менее 95% емкости, согласно таблиц 5.1 , 5.2 , 5.3 , 5.4 , 5.5 на пер­вом цикле при 10, 8, 6, 5, 4, 3, 2, 1, 1/2 и 1/4 часовых режимах разряда и не менее 100% емкости - не позднее, чем на 3 цикле, при тех же режимах разряда.

Характеристики зависимости разрядного тока от

времени разряда, конечного напряжения на аккумуляторе

при 20°С и типа аккумулятора приведены в таблицах

5.1 , 5.2 , 5.3 , 5.4 и 5.5 .

- 7 -

Тип аккумуля-тора	Конечное напряжение 1.90 В, при 20°С. Время разряда ( мин. час. ) / максимальный разрядный ток, А
15 мин.	30 мин.	I час	2 часа	3 часа	4 часа	5 час.	6 час	8 час	1 O час
GFMG - 100	75.0	61,2	43,0	27,9	21,4	17,5	15,3	13,2	10,4	8,9
GFMG - 200	147.2	120,0	84,4	54,8	42,0	34,4	30,0	26,0	20,4	17,6
GFMG - 250	184.0	150,0	106,0	68,5	52,5	43,0	37.5	32,5	2&,5	22,0
GFMG - 300	220.8	180,0	127,0	82,2	63,0	51,6	45,0	39,0	30,6	26,4
GFMG - 280	166.4	156 0	116,0	78,0	60,4	50,0	42,4	38,0	31,2	26,0
GFMG - 350	208,0	195,0	145,0	97,5	75,5	62.5	53,0	47,5	39,0	32,5
GFMG - 420	249,6	234,0	174,0	117,0	90,6	75,0	63,6	57,0	46,8	39,0
GFMG - 490	291,2	273,0	203,0	136,5	105.7	87,5	74,3	66,6	54,6	45,5
GFMG - 600	312,0	294 0	234 0	165,0	129,0	108,0	92,4	79,8	64,2	53,4
GFMG - 800	416,0	392,O	312,0	220,0	172,0	144,0	123,2	106,4	86,6	71,2
GFMG - 1000	520,0	490,0	390,D	275,0	215,0	180,0	154,0	133,0	107,0	89,0
GFMG - 1200	624,0	588,0	468,0	330.0	258.0	216,0	184,4	159,6	128,4	106,8
GFMG - 1500	600,0	600,0	522,0	390,0	307,2	248,4	211,2	186,0	153.6	127,2
GFMG - 2000	800,0	800,0	696,0	520,0	409,6	331,2	281,6	248,0	204,8	169,6
GFMG - 2500	1000,0	1000,0	870,0	650,0	512,0	414,0	352,0	310,0	256,0	212,0
GFMG - 3000	1300,0	1200,0	I044,3	780,0	614,4	496,8	422,4	372,0	307,2	254,4

Таблица 5.1
