Задание 4. На листе формата А3 вычертить соединение водогазопро-водной трубы по ГОСТ 3262-75 со стандартной соединительной деталью – фитингом (прямой угольник – ГОСТ 8946-75, прямой тройник – ГОСТ 8448-75, прямая муфта длинная – ГОСТ 8955-75, муфта короткая – ГОСТ 8954-75, крест прямой – ГОСТ 8951-75). В месте соединения фитинга с трубой показать поперечное сечение. Соединение труб различными фитингами показаны на рис. 4.2. Пример выполнения задания показан на рис. 4.3. Исходные данные взять из таблицы 4.1.

Таблица 4.1

Исходные данные для построения трубного соединения

Вариант	Фитинг	Условный проход Dу, мм	Масштаб
00	Муфта длинная	40	1:1
01	Муфта короткая	10	4:1
02	Тройник	10	4:1
03	Угольник	15	2:1
04	Крест	20	2:1
05	Муфта длинная	32	1:1
06	Тройник	40	1:1
07	Угольник	50	1:1
08	Крест	10	2:1
09	Муфта короткая	15	2:1
10	Тройник	20	2:1
11	Угольник	32	1:1
12	Крест	40	1:1
13	Муфта длинная	50	1:1
14	Тройник	50	1:1
15	Угольник	10	4:1
16	Крест	15	2:1
17	Муфта короткая	20	2:1
18	Тройник	32	1:1
19	Угольник	40	1:1
20	Крест	32	2:1
21	Муфта длинная	10	4:1
22	Тройник	15	4:1
23	Угольник	20	2:1
24	Крест	25	2:1
25	Тройник	25	2:1
26	Тройник	40	1:1
27	Муфта длинная	25	1:1

Некоторые сведения о соединениях фитингом

Трубные соединения применяются в коммуникациях, транспортирующих жидкость, газ или пар от места их производства до потребителя. Также они применяются для прокладки электрических телефонных кабелей. Соединительными частями являются угольник, муфты, тройники и т. п., а соединениями – трубы. Соединительные части имеют резьбу в отверстиях, а трубы снаружи или на концах. Резьба на этих деталях в основном выполняется трубной цилиндрической по ГОСТ 6357-81.

Конструкции и размеры соединительных деталей трубопровода опреде-лены стандартами. Основным параметром деталей трубных соединений является условный проход «Dу» - величина которого близка к размеру внутреннего диаметра трубы.

Соединительные детали: угольники, тройники, кресты, муфты могут быть прямые – когда соединительные концы имеют одинаковый диаметр (табл. 4.2), и переходные – соединительные концы имеют разные диаметры. Их изготав-ливают из ковкого чугуна по ГОСТ 1215-79. Конструктивные размеры соединительных частей для трубопроводов по ГОСТ 8944-75 представлены в табл. 4.3.

Соединяемые детали – трубы, сгоны* изготавливают из стали по ГОСТ или ГОСТ 1050-88.

Согласно ГОСТ 3262-75 неоцинкованные и оцинкованные сварные трубы изготавливают с нарезной или накатанной резьбой и без резьбы – легкой, средней и усиленной серии; немерной, мерной или кратной мерной длины от 4 до 12 м и с условным проходом Dу от 6 до 150 мм.

Выдержки из ГОСТ 3262-75 приведены в табл. 4.4.

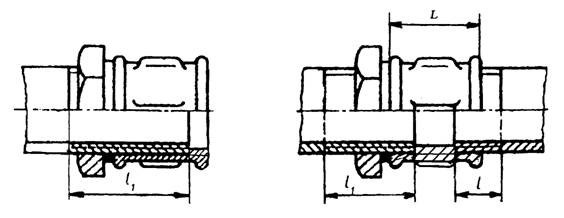

Вычерчивание резьбового (трубного) соединения выполняют по размерам его деталей. На рис. 4.1 изображено соединение двух концов прямой муфтой.

а б



Рис. 4.1

___________

*Сгон – отрезок трубы, имеющий на одном конце короткую резьбу, а на другом – длинную (табл. 4.4)

При определении длины резьбы на концах труб учитывают следующее: один конец l – «короткий» должен иметь резьбу, равную примерно половине длины муфты; конец другой трубы – l1 «длинный» должен иметь резьбу, несколько большую суммы длины муфты, толщины прокладки и высоты контргайки. Размеры длин резьбы можно принять по табл. 4.4. Размеры контргаек даны в таблице 4.5.

Таблица 4.2

Соединительные части для трубопроводов, прямые

Угольник Тройник Крест Муфта ГОСТ 8946-75 ГОСТ 8948-75 ГОСТ 8951-75 короткая ГОСТ 8954-75, длинная ГОСТ 8955-75
Условный проход Dу	Резьба d, дюймы	Угольник, тройник, крест L	Муфта
короткая	длинная	число ребер	t
L	L
10 15 20 25	G 3/8 G 1/2 G 3/4 G 1	25 28 33 38	24 28 31 35	30 36 39 45	2 2 2 4	16 16 22 22
32 40 50	G 1 1/4 G 1 1/2 G 2	45 50 58	39 43 47	50 55 65	4 4 6	24 26 26
(65) (80) (100)	G 2 1/2 G 3 G 4	69 78 96	53 59 84	74 80 94	6 6 6	28 28 30

Примечания: 1. Пример обозначения прямого угольника без покрытия с Dу = 40 мм: Угольник 40 ГОСТ 8946-75; то же, с цинковым покрытием: Уголь­ник Ц-40 ГОСТ 8946-75.

2. Пример обозначения прямого тройника без покрытия с Dу = 40 мм: Трой­ник 40 ГОСТ 8948-75, то же, с цинковым покрытием: Тройник Ц-40 ГОСТ 8948-75.

3. Пример обозначения прямого креста без покрытия с Dу = 25 мм: Крест 25 ГОСТ 8951-75; то же, с цинковым покрытием: Крест Ц-25 ГОСТ 8951-75.

4. Пример обозначения прямой короткой муфты с Dy = 40 мм: Муфта короткая 40 ГОСТ 8954—75; то же, с цинковым покрытием: Муфта короткая Ц-40 ГОСТ 8954-75.

5. Пример обозначения прямой длинной муфты без покрытия с Dy = 40 мм: Муфта длинная 40 ГОСТ 8955-75; то же, с цинковым покрытием: Муфта длинная Ц-40 ГОСТ 8955-75.

6. Размеры Dy, указанные в таблице в скобках, применять не рекомендуется.

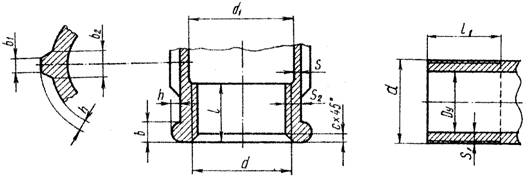

Таблица 4.3

Конструктивные размеры соединительных частей

для трубопроводов (ГОСТ 8944-75)

Услов­ный проход D у	Обозна-чение	d	l	l1	D1	S	S1	S2	b	b1	B2	h
10	G3/8	16,663	10,0	8,0	17,0	2,5	3,5	3,5	3,0	2,0	3,5	2,0
15	G1/2	20,956	12,0	9,0	21,5	2,8	4,2	4,2	3,5	2,0	4,0	2,0
20	G3/4	20,442	13,5	10,5	27,0	3,0	4,2	4,4	4,0	2,0	4,0	2,5
25	G1	33,250	15,0	11,0	34,0	3,3	4,8	5,2	4,0	2,5	4,5	2,5
32	G1 1/4	41,912	17,0	13,0	42,5	3,6	4,8	5,4	4,0	2,5	5,0	3,0
40	G1 1/2	47,805	19,0	15,0	48,5	4,0	4,8	5,8	4,0	3,0	5,0	3,0
50	G2	59,616	21,0	17,0	60,5	4,5	5,4	6,4	5,0	3,0	6,0	3,5
(65)	G2 1/2	75,187	23,5	19,5	76,0	4,5	5,4	6,4	5,0	3,5	6,5	3,5
(80)	G3	87,887	26,0	22,5	89,0	4,5	6,0	6,5	6,0	4,0	7,0	4,0
(100)	G4	113,034	39,5	30,5	115,0	5,5	7,0	8,0	7,0	5,0	8,5	4,5

При соединении труб на «длинный» конец первой трубы навинчивают контргайку, надевают прокладку и навинчивают муфту (рис. 4.1, а). Затем приставляют «короткий» конец второй трубы и свинчивают на него муфту с «длинного» конца примерно на половину длины муфты. После этого сдвигают к муфте прокладку, свинчивают контргайку до муфты и «затягивают» ее до отказа (рис. 4.1, б).

Примеры условного обозначения труб: Труба 20 ГОСТ 3262-75; Труба М-20 ГОСТ 3262-75, труба с муфтой; Труба 20-400 ГОСТ 3262-75, труба мерной длины 4 м; Труба Ц-20 ГОСТ 3262-75, труба с цинковым покрытием; Труба У-20 ГОСТ 3262-75, труба усиленная; Труба Л-20 ГОСТ 3262-75, Труба легкая; Труба 20-П ГОСТ 3262-75, труба повышенной точности изготовления.

2. Пример условного обозначения сгона без покрытия с условным проходом Dу = 40 мм: сгон 40 ГОСТ 8969-75

то же с цинковым покрытием: сгон 40 – Ц ГОСТ 8969-75.

Пример условного обозначения контргайки неоцинкованной с условным проходом Dу = 25 мм, резьба дюймовая G1 контргайка 25 ГОСТ 8961-75; с цинковым покрытием контргайка Ц-25 ГОСТ 8961-75.

Таблица 4.4

Трубы и сгоны

Трубы стальные водогазопроводные (по ГОСТ 3662-75)	Сгоны по ГОСТ 8969-75
Dy, мм	Обозна-чение, d дюймы	S, легкие, мм	S, обы-кно-венные, мм	S, уси-ленные, мм	l, мм	Dу, мм	Обозна-чение, d дюймы	l, мм	L1, мм	L мм
10 15 20 25	G3/8 G1/2 G3/4 G1	2 2,5 2,5 2,8	2,2 2,8 2,8 3,2	2,8 3,2 3,2 4,0	8,0 9,0 10,5 11,0	10 15 20 25	G3/8 G1/2 G3/4 G1	8,0 9,0 10,5 11,0	42 40 45 50	90 110 110 130
32 40 50	G1 1/4 G1 1/2 G2	2,8 3,0 3,0	3,2 3,5 3,5	4,0 4,0 4,5	13,0 15,0 17,0	32 40 50	G1 1/4 G1 1/2 G2	13,0 15,0 17,0	53 60 65	130 150 150
65 80	G2 1/2 G3	3,2 3,5	4,0 4,0	4,5 4,5	19,5 22,5	(65) 80	G2 1/2 G3	19,5 22,0	75 85	170 180

Таблица 4.5

Основные размеры контргаек из ковкого чугуна ГОСТ 8961-75

	Основной проход Dу	Резьба d	Контргайки размеры в мм
H	S	D	D1
8 10 15 20 25 32 40 50 65 89 100	G1/4 G3/8 G1/2 G3/4 G1 G1 1/4 G1 1/2 G2 G2 1/2 G3 G4	6 7 8 9 10 11 12 13 12 12 14	22 27 32 36 46 55 60 75 95 105 135	25,4 31,2 36,9 41,6 53,1 63,5 69,3 86,5 110 121 156	20 25 30 33 43 52 56 70 90 100 120

Рис. 4.2. Соединения труб

Рис. 4.3. Пример выполнения соединения труб фитингом (прямой тройник)
