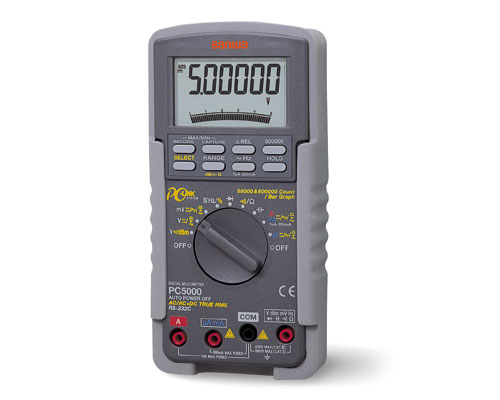

Цифровой мультиметр PC5000

Цифровой мультиметр PC5000

· Разрядность шкалы мультиметра: 50000 отсчетов, отсчетов при измерении постоянных напряжений и частоты

· Высокий коэффициент подавления синфазных сигналов – 120дБ

· Базовая погрешность измерения ±0.03%

· Среднеквадратичное измерение напряжения и тока True RMS AC+DC

· Бесконтактное измерение тока в комплекте с опционным адаптером CL-20D, CL-22AD

· Постоянное напряжение: 500.00m/5.0000/50.000V: ±0.03%, 500.00V: ±0.05%, 1000.0V: ±0.1%

· Переменное (AC) /действующее (AC+DC) напряжение: 500.00m/5.0000/50.000/500.00V/1000.0V: ±0.8%

· Постоянный ток: 500.00μA: ±0.15%, 5.0000mA: ±0.1%, 50.000mA: ±0.15%, 500.00mA: ±0.1%, 5.000/10.000A: ±0.5%

· Переменный (AC) / действующий (AC+DC) ток: 500.00μ/5.0000m/50.000m/500.00m/5.000/10.000A: ±1.0%

· Петлевой ток: 4 – 20mA: 0.01%

· Сопротивление: 500.00/5.0000K/50.000K/500.00KΩ: ±0.2%, 5.0000MΩ: ±0.8%, 50.000MΩ: ±2.0%

· Емкость: 50.00n/500.0nF: ±0.8%, 5.000μF: ±1.0%, 50.00μF: ±2.0%, 500.0μF: ±3.5%, 9999μF: ±5.0%

· Частота переменных синусоидальных сигналов: 10Hz – 200KHz: ±0.002%, разрешение 0.0001Hz

· Частота цифровых сигналов: 5.0000Hz – 2.0000MHz: ±0.002%

· Относительная скважность импульсов: 0.01% – 99.99%: ±3D/KHz

· Измерение в децибелах: -11.76dBm …+54.25dBm: ±0.25dB, 20 номиналов входного импеданса

· Диодный тест

· Прозвонка соединений

· Регистрация максимальных и минимальных значений MAX/MIN, MAX-MIN

· PEAK HOLD - захват кратковременных пиковых максимальных и минимальных значений длительностью от 0.8ms

· Удержание показаний DATA HOLD

· Режим относительных измерений REL и относительных процентных измерений REL%

· Оптически изолированный интерфейс RS232C для связи с компьютером

· Графическая шкала, 60 обновлений в секунду

· Чехол

· Включен в Госреестр средств измерений, регистрационный №

· Гарантия 2 года

Диапазон	Точность	Разрешение	Входной импеданс	Замечания
Постоянное напряжение
500.00mV	±(0.03%+2dgt)	0.01mV	10MΩ 30pF номинал 80pF для диапазона 500mV	Подавление сетевых помех >90db@50/60Hz Подавление синфазных сигналов >120dB@DC, 50/60Hz, Rs=1kΩ
5.0000V
50.000V
500.00V	±(0.05%+2dgt)
1000.0V	±(0.1%+2dgt)
Переменное (AC), действующее (AC+DC) напряжение
Диапазон частот: 45Hz ~ 300Hz
500.00mV	±(0.8%+60dgt)	0.01mV	10MΩ 30pF номинал 80pF для диапазона 500mV При закороченных щупах остаточные показания не более 50 единиц.	Подавление синфазных сигналов >*****@***to 60Hz, Rs=1kΩ
5.0000V
50.000V
500.00V
1000.0V
Диапазон частот: 300Hz ~ 20kHz
500.00mV	±(0.8%+40dgt)	0.01mV	10MΩ 30pF номинал 80pF для диапазона 500mV При закороченных щупах остаточные показания не более 50 единиц.	Подавление синфазных сигналов >*****@***to 60Hz, Rs=1kΩ
5.0000V	±(0.2%+60dgt)
50.000V
500.00V
1000.0V	±(1.0%+40dgt)
Диапазон частот: 1kHz ~ 5kHz
500.00mV	1dB *(1)	0.01mV	10MΩ 30pF номинал 80pF для диапазона 500mV При закороченных щупах остаточные показания не более 50 единиц.	Подавление синфазных сигналов >*****@***to 60Hz, Rs=1kΩ  * (1)  1dB: около 12% 2dB:около 23% 3dB: около 35%
50.000V	2dB
50.000V
500.00V	3dB
1000.0V	Не указано
Сопротивление
500.00Ω	±(0.2%+6dgt)	0.01Ω		Напряжение на разомкнутых щупах: <1.3V (<3V для диапазона 500Ω )
5.0000kΩ
50.000kΩ
500.00kΩ
5.0000MΩ	±(0.8%+6dgt)
50.000MΩ	±(2.0%+6dgt)
Емкость конденсаторов
50.00nF	±(0.8%+3dgt)	0.01nF		Точность для пленочных конденсаторов
500.0nF
5.000μF	±(1.0%+3dgt)
50.00μF	±(2.0%+3dgt)
500.0μF	±(3.5%+5dgt)
9999μF	±(5.0%+5dgt)
Постоянный ток
500.00μA	±(0.15%+20dgt)	0.01μA		Падение напряжения 0.15mV/μA
5000.0μA	±(0.1%+20dgt)
50.000mA	±(0.15%+10dgt)	Падение напряжения 3.3mV/mA
500.00mA	±(0.1%+20dgt)
5.0000A	±(0.5%+10dgt)	Падение напряжения 0.03V/A
10.000A	±(0.5%+20dgt)
Переменный (AC), действующий (AC+DC) ток
Диапазон частот: 50Hz ~ 60Hz
500.00μA	±(1.0%+4dgt)	0.01μA		Падение напряжения 0.15mV/μA
5000.0μA
50.000mA	Падение напряжения 3.3V/mA
500.00mA
5.0000A	Падение напряжения 0.03V/A
10.000A
Диапазон частот: 40Hz ~ 1kHz
500.00μA	±(1.0%+40dgt)	0.01μA		Падение напряжения 0.15mV/μA
5000.0μA
50.000mA	Падение напряжения 3.3mV/mA
500.00mA
5.0000A	Падение напряжения 0.03V/A
10.000A *(2)
*(2) 10A непрерывно.
Частота, синусоидальные сигналы
5.0000Hz ~ 200.000kHz	±(0.002%+4dgt)	0.0001Hz		Чувствительность: 0.1V min (500mV диапазон) 1V min (5V диапазон) 10V min (50V диапазон) 100V min (500V диапазон) 900V min (1000V диапазон)
Частота, цифра
5.0000Hz ~ 2.00000MHz	±(0.002%+4dgt)	0.0001Hz		Чувствительность: 2.5Vp меандр
Относительная скважность
0.1% ~ 99.99%	±(3d/kHz+2dgt)			5Hz ~ 500kHz логический уровень 5V
dBm
-11.76dBm ~ 54.25dBm при 600Ω	±(0.25dB + 2dgt)
Контурный ток
4mA (0%) ~ 20mA (100%)	±25d	0.01%
Прозвонка соединений
При сопротивлении в диапазоне 20Ω ~ 120Ω звучит сигнал зуммера, Время срабатывания >100μs Напряжение на разомкнутых щупах: около 3V
Диодный тест
Диапазон	Точность	Ток теста	Напряжение на разомкнутых щупах
5.0000V	1.0%+1dgt	0.8mA	менее 3.5V

Rs: сопротивление источника сигналов, dgt : единицы младшего разряда
