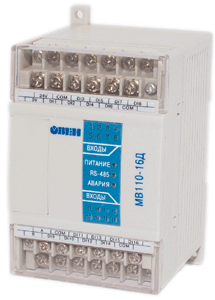

Назначение прибора дискретного ввода МВ110
Модуль дискретного ввода МВ110 применяется для сбора данных с дискретных входов модуля с передачей их в сеть RS-485.
Может использоваться совместно со всеми моделями ПЛК ОВЕН или контроллерами других производителей, а также со SCADA-системами. Поддержаны протоколы ModBus-RTU, ModBus-ASCII, DCON, ОВЕН.
Модуль дискретного ввода МВ110 работает в сети RS-485 при наличии в ней «мастера», при этом сам МВ110 не является «мастером» сети.
Функционально модули Мх110 полностью перекрывают существующую линейку МВА8, МВУ8, МДВВ, не имеют отличий по структуре программирования.
Новые приборы МВ110 с дискретными выходами можно применять вместо существующих модификаций МДВВ.
Функциональные возможности модуля дискретного ввода MB110
Корпус компактный на DIN-рейку Питание от 220В или 24В Улучшенная помехоустойчивость – полное соответствие требованиям ГОСТ по электромагнитной совместимости для оборудования класса А. ГАЛЬВАНИЧЕСКИ РАЗВЯЗАННЫЙ интерфейс RS-485 ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ передачи данных через интерфейс RS485: ОВЕН, Modbus (RTU и ASCII), DCON 16 дискретных входов для подключения сигналов 24 В, транзисторных ключей p-n-p и n-p-n типа, датчиков «сухой контакт» ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАНИЯ ЛЮБОГО ДИСКРЕТНОГО ВХОДА В РЕЖИМЕ СЧЕТЧИКА (максимальная частота сигнала – 1 кГц) Съемные клеммы Расширенный диапазон рабочих температур от -10 до +55 гр. Бесплатная программа-конфигуратор, общая для всех моделей линейки Мх110. Расширенный диапазон рабочих температур от -10 до +55 гр. Удобный способ восстановления заводских сетевых настроек Бесплатно: OPC-сервер, библиотеки WIN DLL.
|
|
Технические характеристики модуля дискретного ввода МB110
Напряжение питания:
- МВ110-220.16Д(ДН)
- МВ110-24.16Д(ДН)
- МВ110-224.16Д(ДН)
|
90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
18...29 В постоянного тока (номинальное напряжение 24 В)
90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
20...375 В постоянного тока (номинальное напряжение 24 В)
| Потребляемая мощность
| не более 6 ВА
| Количество дискретных входов
| 16
| Интерфейс связи с компьютером
| RS-485
| Максимальная скорость обмена по интерфейсу RS-485, бит/сек
| 115200
| Протокол связи, используемый для передачи информации
| ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
| Степень защиты корпуса
| IP20
| Габаритные размеры прибора, мм
| (63х110х73)±1
| Масса прибора, кг, не более
| 0,5
| Средний срок службы, лет
| 8
|
Параметры дискретных входов
Наименование параметра
| Дискретный вход (Д)
| Дискретный двунаправленный вход (изолированный) (ДН)
| Гальваническая развязка дискретных входов
| -
| Групповая
| Электрическая прочность изоляции дискретных входов, В
| -
| 1500
| Максимальная частота сигнала, подаваемого на дискретный вход, кГц
| 1
| 1
| Минимальная длительность импульса, воспринимаемого дискретным входом, мс
| 0.5 (скважность 2 для частоты 1 кГц)
| 0.5 (скважность 2 для частоты 1 кГц)
| Напряжение питания дискретных входов, В
| -
| 24±3
| Максимальный входной ток дискретного входа, мА, не более
| 7
| 8,5 (при напряжении питания входа 27В)
| Ток «логической единицы», мА, не менее
| -
| 4,5
| Ток «логического нуля», мА, не более
| -
| 1,5
| Сопротивление контакта (ключа) и соединительных проводов, подключаемых к дискретному входу, Ом, не более
| 100
| -
| Тип датчика дискретного входа
| коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)
| коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)
| Тип датчика дискретного входа
| датчики, имеющие на выходе транзисторный ключ n-p-n - типа (открытый коллектор)
| датчики, имеющие на выходе транзисторный ключ n-p-n - типа (открытый коллектор) или p-n-p- типа
|
|
