УНИВЕРСАЛЬНЫЙ ПРИБОР КОНТРОЛЯ ВЫСОКОВОЛЬТНЫХ ВЫКЛЮЧАТЕЛЕЙ
* ПКВ/У2 *
Прибор ПКВ/У2 предназначен для контроля технического состояния всех видов выключателей (воздушных, масляных, элегазовых, вакуумных), имеющих до 12-и разрывов на полюс.

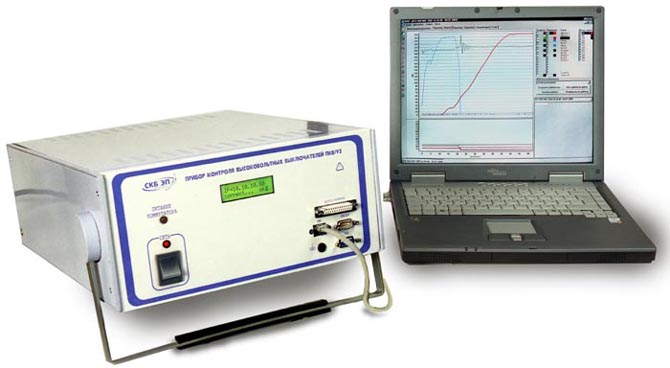

Рис.1 Прибор ПКВ/У2
Он заменяет два прибора: ПКВ/В3А и ПКВ/М5А при меньшей стоимости, поэтому его использование наиболее эффективно при наличии на предприятии нескольких видов выключателей.
Контроль выполняется на выключателях со снятым высоким напряжением перед началом ремонта (для выявления дефектных узлов), после завершения ремонта (для удостоверения качества его выполнения), а также при профилактических обследованиях состояния коммутационного оборудования.
Сущность контроля заключается в проведении пусков выключателя, измерении в процессе пусков комплекса характеристик выключателя и дальнейшем сопоставлении измеренных и паспортных значений характеристик. При этом, пуск может осуществляться либо от прибора через его силовой коммутатор, либо дистанционно диспетчером.
Подготовка к измерениям заключается в следующем:
1. Устанавливают на выключатель датчик перемещения из комплекта прибора и подсоединяют кабелем к прибору либо подсоединяют имеющийся на выключателе штатный резистивный датчик;
2. Все разрывы одного или трех полюсов соединяют кабелями с входами дискретных каналов прибора;
3. Выходы "Вкл" и "Откл" коммутатора соединяют с соответствующими электромагнитами;
4. Включают питание прибора и компьютера, набирают тип выключателя и задают параметры пуска;
5. Осуществляют пуск.
Результаты измерения выводятся на дисплей компьютера. В цифровой форме регистрируются следующие характеристики:
· временные - полное время движения траверсы, времена включения-отключения по каждому полюсу, разновременности включения-отключения между полюсами, длительность командных импульсов и время дребезга контактов;
· скоростные - скорость в моменты включения-отключения, максимальная скорость, скорость в заданной точке хода траверсы;
· хода - полный ход, ход до моментов включения-отключения, ход в контактах, разновременность (по ходу) замыкания-размыкания контактов, ход дребезга контактов, отскок и перелет траверсы в конце движения;
· тока - ток электромагнитов включения и отключения;
· напряжения - изменение напряжения на электромагнитах.
Временные характеристики контролируются как в простых операциях "О" и "В", так и в сложных циклах. В приборе запрограммированы все сложные циклы с параметрами, определяемыми типом контролируемого выключателя.
Значительно больше информации содержится в графиках регистрируемых процессов:
· зависимостях скорости от времени и от хода;
· зависимостях токов и напряжений электромагнитов от времени и хода;
· диаграммах процессов замыкания-размыкания контактов.
Сравнивая визуально на дисплее полученные графики с аналогичными, но снятыми на исправном выключателе и хранящимися в компьютере, можно обнаружить еще зарождающиеся дефекты в различных элементах и узлах привода и механизма, преобразующего движение привода в поступательное перемещение подвижных контактов.
По кривым тока можно определить наличие межвиткового замыкания в электромагнитах, минимальную величину тока, достаточную для срабатывания электромагнита и величину имеющегося запаса по току. Далее, используя значение активного сопротивления катушек электромагнитов, можно косвенным путем (не проводя специальные испытания) приближенно вычислить минимальное значение напряжения срабатывания выключателя и величину имеющегося запаса при данном значении напряжения в сети гарантированного электропитания с учетом его фактической просадки под нагрузкой.
Качество сети гарантированного электропитания оценивается из графика изменения напряжения в сети по величине его просадки. Значение длительности командных импульсов позволяет проверить правильность работы блокировочных контактов.
Как следует из рисунка, прибор состоит из измерительного блока и переносного компьютера типа "ноутбук". В комплект входят также два цифровых датчика линейных (ДП12) и угловых (ДП21) перемещений, кабели, набор крепежных приспособлений для установки датчиков на любой отечественный выключатель и эксплутационная документация. Для удобства переноски прибор снабжается специальным кейсом, а весь ЗИП размещается в укладочном ящике.
Технические характеристики:
Диапазон измерения временных характеристик, с | 0,0004...8 | ||
Погрешность измерения временных характеристик, мс | ±0,1 | ||
Диапазон измерения скорости, м/с | 0,1...25 | ||
Погрешность измерения скорости, % | ≤4% | ||
Диапазон измерения хода, мм | 0,5...900 | ||
Погрешность измерения хода: датчиком ДП12, мм | ±1 | ||
| ±1,5 | ||
Максимальный выходной ток коммутатора, А | 12 | ||
Входное напряжение коммутатора и напряжение питания измерительного блока, для постоянного тока, В | 100...350 | ||
| 100...242 | ||
Габариты измерительного блока (ширина * высота * глубина), мм | 300 * 140 * 400 | ||
Масса измерительного блока, кг | 6 | ||
Масса укладочного ящика с ЗИП, кг | 8 | ||
Температурный диапазон эксплуатации измерительного блока °C |
