Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Корпус	Для размеров 400 и 462 стандартным является корпус из ковкого железа (с шаровидным графитом) с высокой ударной стойкостью; возможно исполнение из литой стали. Для размера 630 используется сборный стальной корпус.
Корпус ротора	Стандартный бронзовый для размеров 400 и 462, может быть выполнен биметаллическим. Стандартный биметаллический для размера 630.
Приводной ротор	Из легированной стали, азотированный и со шлифованной резьбой
Роторы холостого хода	Из легированной стали, азотированные и со шлифованной резьбой.
Прокладки	Синтетический каучук «буна N» и фторэластомер.
Уплотнение и подшипник	Тип B: Торцевое сильфонное уплотнение, выполненное из синтетического каучука «буна-N», с графитом на торцах из высокопрочного чугуна, уплотнительные кольца из синтетического каучука «буна-N» и выносной шариковый подшипник с глубоким желобом и постоянной консистентной смазкой. Рекомендованы для дистиллятных продуктов. Тип H: Торцевое уплотнение для жесткой передачи, с графитом на торцах, из карбида вольфрама, фторэластомерные уплотнительные кольца и выносной жаропрочный шариковый подшипник (для размера 630 предусмотрены смазываемые сдвоенные подшипники). Рекомендованы для остаточной и сырой нефти.
Принадлежнос-ти	Полностью смонтированные, выполненные по заказу насосно-приводные агрегаты оснащены опорной плитой, трубными секциями по стандартам ANSI RF (АНИС) и т. п.

Давление на выходе Максимальное 1000 ф/д2 изб. (70 БАР) для бронзовых конструкций. Максимальное 2000 ф/д2 изб. (138 БАР) для биметаллических конструкций. Минимальное рекомендованное дифференциальное давление составляет 40 ф/д2 (2,8 БАР). При значениях давления свыше 1500 ф/д2 изб. (103 БАР) просьба обратиться в Imo Pump. Давление на входе Максимальное 75 ф/д2 изб. (5,2 БАР), для размеров 400 и 462. Имеется модификация до 600 ф/д2 изб. (41,4 БАР). Максимальное 150 ф/д2 изб. (10,3 БАР), для размера 630. Вязкость Минимум 33 сек. Сейб. (2,0 сСт). Тип B: максимум 3000 сек. Сейб. (650 сСт). С учетом холодного пуска. Тип H: Значения вязкости более 3000 сек. Сейб. (650 сСт). Температура Тип B: °F (°C) Тип H: °F (°C) Привод Только прямой. Направление вращения По часовой стрелке, вид со стороны вала насоса. Монтаж Может монтироваться на лапах, с ориентацией в любую сторону. Фильтрация Для защиты насоса от попадания загрязняющих веществ и абразивных частиц требуются приемные фильтры. Для предотвращения загрязнения насоса их выбор должен осуществляться по согласованию с поставщиком фильтров. Обычно рекомендуются фильтры с размером ячеек 60 (0,01 дюйм - 238 микрон) для легких и 1/8-3/16 дюйма (3-5 мм) для тяжелых нефтепродуктов. Максимальная частота вращения* Максимум 2300 об./мин. для размеров 400 и 462. Максимум 1500 об/мин. для размера 630. Для частоты вращения свыше 1800 об./мин. требуется необходимо проконсультироваться с «Imo Pump».

*

Предполагается выполнение требований по минимальному давлению на входе.

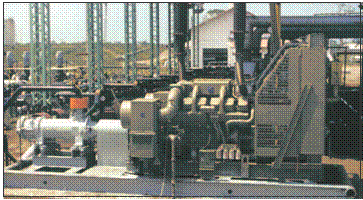

Один из шести насосов 8L-462, использующихся на нефтяном трубопроводе в Южной Америке. Каждый обеспечивает перекачку 575 галл./мин. при 1850 ф/д2.
