1) Анализ технического состояния коллекторов хоз. бытовой канализации и систематический рост количества аварий на сетях канализации показал, что на ж/б трубопровод воздействует биологическая коррозия. В уплотненном осадке, скапливающемся, в основном, на лотковой части водоотводящих трубопроводов, активно проходят процессы анаэробной ферментизации отложений. Анаэробный процесс проходит в 2 стадии с образованием и выделением сероводорода и окислением его до серной кислоты. В результате воздействия кислоты на часть свода трубопровода, расположенного выше уровня сточных вод, а также малой концентрации кислорода происходит разрушение трубопровода.

На 01.01.2012 по результатам телевизионного обследования и фактическими замерами толщины стенки железобетонных труб установлено, что,87 м канализационных сетей находятся в аварийном состоянии и 25 253,61 м в предаварийном.

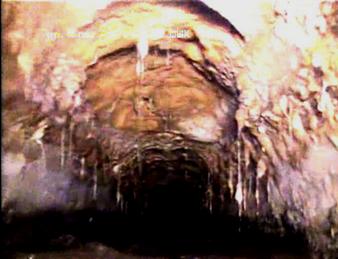

Состояние одного из коллекторов с газовой коррозией

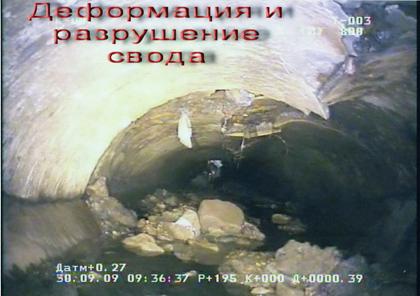

Состояние одного из коллекторов с разрушением свода

Из них наиболее высокую степень риска последствий аварий представляет главный 07 канализационный коллектор города Ду мм.

В 2011г. произошло 7 обрушений из них 4 на главном 07 канализационном коллекторе города.

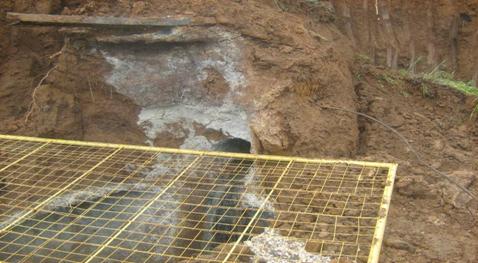

Обрушение главного 07 канализационного коллектора города.

По критерии обеспеченности водоотведения и аварийности 07 коллектор относится к 1-й категории. Это связано с отсутствием тоннелей дублирования и возможностью штатного отключения его участков (даже с помощью многоразовых «байпасов» и др.) для капитального ремонта, а также невозможностью резервного сброса сточных вод в аварийных ситуациях.

По этому, любой «Отказ» работы коллектора приведет к техногенной аварии с элементами катастрофы.

Еще в 2003г., Научно-исследовательским институтом КВОВ г. Москва, проведена оценка фактического состояния главного канализационного коллектора и выдано заключение: «Коллектор находится в предаварийном-аварийном состоянии».

В 2011 году ИнжГазПроект» при разработке проектно-сметной документации по капитальному ремонту главного 07 канализационного коллектора проведено лабораторное испытание и сделаны проверочные расчеты, по результатам которых определены прочностные характеристики и сделаны следующие выводы: «Прочность трубы, при разрушенном внутреннем защитном слое и оголенной арматурой не обеспечена».

Общее заключение обследования следующее: «Техническое состояние главного 07 канализационного коллектора ограниченно работоспособное».

Специалистами разработана методика, которая учитывает техническое состояние, риски и последствия аварий каждого участка для определения приоритетов и последовательности ремонта.

На основании данной методики подготовлена программа ремонта сетей хоз. бытовой канализации города.

Программа ремонта сетей хоз. бытовой канализации г. Набережные Челны

№ п/п	Наименование	Протяженность, м	Ориентировочная стоимость, тыс. руб. без НДС
2012
1	07 коллектор	179,50	17 232,00
2	Магистральные сети	1 715,06	26 620,20
Итого 2012	1 894,56	,20
2013
3	07 коллектор	629,75	60 456,00
4	Магистральные сети	3 339,96	54 607,29
Итого 2013	3 969,71	,29
2014
5	07 коллектор	674,20	78 207,20
6	Магистральные сети	4 183,21	64 174,19
Итого 2014	4 857,41	,39
2015
7	07 коллектор	1 058,15	,40
8	Магистральные сети	3 668,97	54 549,34
Итого 2015	4 727,12	,74
2016
9	07 коллектор	1 118,30	,80
10	Магистральные сети	3 748,12	52 336,19
Итого 2016	4 866,42	,99
2017
11	07 коллектор	1 082,40	,40
12	Магистральные сети	3 620,21	44 674,58
Итого 2017	4 702,61	,98
2018
13	07 коллектор	1 118,75	,00
14	Магистральные сети	3 596,02	44 522,80
Итого 2018	4 714,77	,80
2019
15	07 коллектор	990,95	,20
16	Магистральные сети	3 721,33	42 519,90
Итого 2019	4 712,28	,10
2020
17	07 коллектор	1 105,40	,40
18	Магистральные сети	3 688,69	43 951,66
Итого 2020	4 794,09	,06
2021
19	07 коллектор	913,85	,60
20	Магистральные сети	3 612,53	41 410,50
Итого 2021	4 526,38	,10
2022
21	07 коллектор	978,40	,40
22	Магистральные сети	3 505,11	41 376,54
Итого 2022	4 483,51	,94
2023
23	07 коллектор	903,90	,40
24	Магистральные сети	3 509,72	43 179,92
Итого 2023	4 413,62	,32
Итого	,48	1 ,91

Данная программа предусматривает ремонт магистральных канализационных сетей и главного 07 канализационного коллектора до 2023 года. Общий объем ремонта 07 коллектора протяженностью 10 753,55 м оценивается в 1 ,80 тыс. руб., что подтверждается проектно-сметной документацией. Общий объем ремонта магистральных сетей протяженностью,93 м оценивается в ,11 тыс. руб.

Таким образом, для полного восстановления сетей водоотведения города Набережные Челны необходимый объем финансовых средств составляет 1 ,91 тыс. руб.

Данные мероприятия включены в производственную программу ОКК.

2) При строительстве самотечного коллектора Ду1200мм, вдоль бульвара Г. Камала в Северо-Восточной части города, проектом не было предусмотрено поступление стоков от КНС-6, что привело к переполнению данного участка канализационной сети, так как пропускная способность указанного самотечного коллектора недостаточна для пропуска объемов сточных вод в часы максимального притока, кроме того, данный коллектор полностью изношен, находится в аварийном состоянии и требует ремонта. Кроме этого, в бассейне канализования КНС-6 и КНС-5 строятся новые жилые дома (микрорайоны 65-66), расчетная дополнительная нагрузка по которым составляет – 1530 куб. м в час. Предполагается, что дома с указанной нагрузкой будут вводиться в период с 2011 по 2015 годы. Для решения данной проблемы необходимо реконструкция напорных коллекторов КНС-5, КНС-6.

3.6. Анализ применяемого компьютерного и программного обеспечения для создания географической информационной системы (ГИС) по канализационным сетям, гидравлического расчета и построения гидравлической динамической модели работы канализационных сетей и насосных станций. Оценка необходимости внедрения и использования нового компьютерного и программного обеспечения

В ЗАО "ЧЕЛНЫВОДОКАНАЛ" в промышленном режиме функционирует геоинформационная система (ГИС) «CityCom». Это система, которая отображает в электронном виде карту местности и нанесенные на нее сети водоснабжения, канализации и связанные с ними паспортизируемые объекты. ГИС позволяет решать такие задачи как:

·  отображение на мониторе и принтере схем узлов и участков сети;

·  получение справочной информации об узлах (колодцах, вводах, потребителях) и участках сети, об оборудовании колодцев

·  быстрая модификация введенной графической и текстовой информации по сетям водоснабжения и канализации

·  выделение на схеме сетей объектов, обладающих заданными свойствами

·  получение справочной информации разного рода

В настоящее время создаются гидравлические модели напорных и безнапорнных канализационных сетей. На тестовых участках получены достоверные результаты и идет информационное наполнение по всем объектам. Техническую основу канализационных сетей в ГИС «CityCom» представляет тот же выделенный аппаратный сервер, обеспечивающий ввод, хранение и обработку данных для сетей водоснабжения. Пользователям подсистемы канализационных сетей ГИС по корпоративной сети передачи данных обеспечивается доступ в терминальном режиме. В дальнейшем с ростом количества обрабатываемой информации и прогнозируемом увеличении пользователей ГИС до 70, а также в связи с интеграцией с учетно-аналитическими системам потребуется увеличение вычислительных мощностей и модернизация программного обеспечения.

ОПИСАНИЕ И АНАЛИЗ ИНФОРМАЦИОННЫХ УПРАВЛЕНЧЕСКИХ СИСТЕМ, ИСПОЛЬЗУЕМЫХ В ОКК

В функционирует комплекс информационных систем, обеспечивающих реализацию информационных уровней ERP, SCADA, реализованы элементы уровня MES.

В настоящее время основу уровня ERP составляет ряд систем, реализованных на базе семейства программ 1С "Предприятие":

·  "Управление производственным предприятием" на платформе 1С: Предприятие 8.2. , с обеспечением выполнения функций:

·  "Расчет энергобаланса и управление сбытом продукции" на платформе 1С: Предприятие 8.2., с обеспечением выполнения функций:

·  "Управление персоналом и корпоративным развитием" на платформе 1С: Предприятие 8.2.

·  "Автохозяйство" - управление авто - и спецтехникой на платформе 1С: Предприятие 7.7.

Также функционирует ряд специализированных программных комплексов таких как:

·  ГИС (геоинформационная система)

·  GPS мониторинг автотранспорта

·  Система электронного документооборота

Работа большинства функциональных модулей в единой информационной базе позволила в значительной степени увязать в четко определенные бизнес-процессы деятельность подразделений предприятия, а также в значительной степени уйти от служебного программного обеспечения синхронизации данных из различных систем, что, в свою очередь, обеспечило более высокую актуальность данных.

Дальнейшее развитие информационных систем идет в направлении создания автоматизированной информационной системы управления техническим обслуживанием и ремонтом оборудования предприятия с последующим развитием комплексной автоматизированной информационной системы управления активами предприятия.

Технической основой функционирования информационных систем является корпоративная сеть передачи данных (КСПД) ЗАО "ЧЕЛНЫВОДОКАНАЛ". КСПД включает в себя:

·  Магистральные волоконно-оптические линии связи (более 10 км) и радиорелейные каналы для объединения систем в единый комплекс

·  Ряд телефонных станций (УАТС) и сетей на всех крупных производствах и объектах (всего 12 станций)

·  Средства интеграции с сетью оператора мобильной связи (шлюзы GSMшт.

·  Внутренние компьютерные сети объектов – локальная сеть аппарата управления, локальная сеть ПВП, локальная сеть ПРОС, локальная сеть ПВиИК и локальная сеть городских сетей

·  Средства доступа к КСПД и Интернет.

·  19 аппаратных серверов, обеспечивающих функционирование КСПД

·  458 компьютеров на рабочих местах руководителей и специалистов.

·  12 компьютеров на управлении технологическими процессами предприятия.

·  170 единиц оргтехники (принтеры, сканеры, копиры, факсы).

·  82 радиостанции и 2 ретранслятора

·  Системы видеонаблюдения ВЗС «Белоус», СОВ, КНС-2 СВРВКС

Для обеспечения постоянно возрастающих требований к скорости обработки данных и в связи с развитием информационных систем требуется постоянное увеличение вычислительных мощностей путем модернизации существующего и приобретением нового серверного оборудования и программного обеспечения.

5. СОДЕРЖАНИЕ ПРОБЛЕМЫ, ЕЕ ОБОСНОВАНИЕ И СПОСОБЫ РЕШЕНИЯ

Общая протяженность канализационных сетей составляет 377,067км.

Водоотведение в г. Набережные Челны осуществляется самотечными коллекторами от объектов до канализационных насосных станций и далее по напорным коллекторам в 07 коллектор, отводящий стоки с города на районные очистные сооружения. Инженерные сети Юго-Западной части города построены в период г. г., в Северо-Восточной части в период г. г.

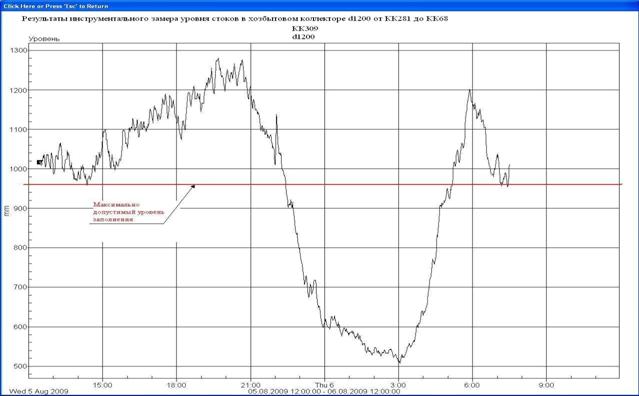

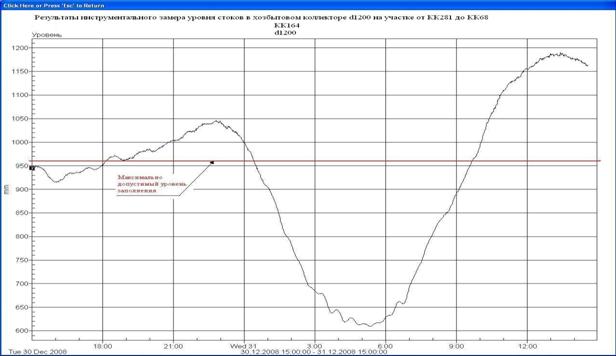

По данным инструментальных замеров проведенных службой эксплуатации сети установлено отклонение в работе самотечного коллектора Ду1200 по проспекту Мира. В часы максимального водоразбора данный коллектор работает с переполнением, уровень заполнения составляет 0,99-1,1 H/d при допустимом 0,8 H/d (СНиП 2.04.3-85). Данное отклонение вызвано ошибками при проектировании сетей канализации, в частности строительством КНС-6 не предусмотренной техническим проектом без увеличения пропускной способности самотечного коллектора по проспекту Мира от проспекта Яшьлек до улицы 40 лет Победы, а также прокладкой труб коллектора с уклоном ниже минимально допустимого уровня на разных участках коллектора они составляют 0,00014-0,00015 мм/м. Кроме того данный коллектор находится в аварийном состоянии из-за разрушения верхнего свода железобетонных труб и требует замены, что установлено по результатам телевизионного обследования и следствием устранения проломов.

В коллектор Ду1200 канализуются стоки: 44, 45, 46, 48, 47, 49, 50, 51,18, 19, 20, 21, 22, 24, 25,26 ,27 28, 29, 30, 52, 53 , 54 комплексов. По техническому заданию в 2013 году планируется подключение новых объектов общей нагрузкой 300 м³/час.

Предлагается переключение стоков КНС-5 в разгрузочный коллектор Ду1000 для обеспечения подключения объектов с нагрузкой 300 м3 в час и решения проблемы переполнения коллектора Ду1200 (рисунок).

III этап Реконструкции напорных коллекторов. Магистральные сети микрорайона «Яшьлек» г. Набережные Челны, диаметром 1000мм, протяженностью 372м позволит подключить новые объекты Северо-Восточного планировочного района общей нагрузкой 562 м³/час.

Строительство сетей микрорайона «Замелекесье» г. Набережные Челны, диаметром от 160 мм до 280мм, протяженностью 1043м позволит подключить новые жилые дома общей нагрузкой 112,9 м³/час.

6. ЦЕЛИ И ЗАДАЧИ ИНВЕСТИЦИОННОЙ ПРОГРАММЫ

Цели инвестиционной программы

Инвестиционная программа разрабатывается в целях

1.  Повышение качества услуг водоотведения;

2.  Развитие системы водоотведения для обеспечения подключения строящихся объектов XV, XIV, XIVa жилых районов микрорайонов северо-восточной части города;

Задачи инвестиционной программы

Инвестиционная программа должна быть направлена на решение следующих задач:

1.  Реконструкция напорных коллекторов КНС-5, КНС-6 с переключением в разгрузочный коллектор по Автозаводскому проспекту (диаметр от 400 до 630 мм). Сметная стоимость составляет 76 487, 79 тыс. руб, сроки реализации 2013 год.

2.  III этап Реконструкция напорных коллекторов. Магистральные сети микрорайона «Яшьлек» г. Набережные Челны. (диаметр 1000мм). Сметная стоимость составляет 26 958,24 тыс. руб, сроки реализации 2013 год.

3.  Строительство сетей хоз. бытовой канализации микрорайона «Замелекесье» г. Набережные Челны, (диаметр от 160 мм до 280мм). Сметная стоимость составляет 9030,76 тыс. руб, сроки реализации 2013 год.

Приложение Расчёт тарифов на подключение к системе водоотведения

Т =

где:

И = И - И

где:

Т - тариф на подключение строящихся (реконструируемых) объектов недвижимости к системам водоотведения

И - инвестиции, направляемые на модернизацию и строительство объектов, результатом которых является увеличение мощности систем водоотведения

Q - необходимый объём увеличения мощности систем водоотведения по техническому заданию

И - общая сумма инвестиций по Программе, направляемые на модернизацию и строительство объектов канализации, результатом которых является увеличение мощности системы канализации

И - инвестиции, получаемые по ранее заключенным договорам на подключение

И = И - И

И =35989тыс. руб.

И = 26504,72тыс. руб.

И =9484,28тыс. руб.

Q = 39,83м3/час (максимальная)

С учетом налога на прибыль: И = 11855,35тыс. руб. без НДС

Т = = 75руб. за 1 м3 в час без НДС

52руб за 1 м3 в час с НДС
