Инструкция по установке дверного блока
К установке дверного блока приступать только после изучения инструкции. Установка должна производиться лицами, имеющими
опыт в данном виде деятельности, с применением профессиональных инструментов.
Перечень операций:
I Сборка дверной коробки.
II Установка петель.
III Установка дверной коробки.
IV Установка дверного полотна.
V Установка наличников и доборов.
VI Установка замка.
I Сборка дверной коробки.
Дверная коробка поставляется в разобранном виде из 3-х брусков – двух вертикальных и одного горизонтального. Размеры брусков даны с припусками.
Порядок сборки:

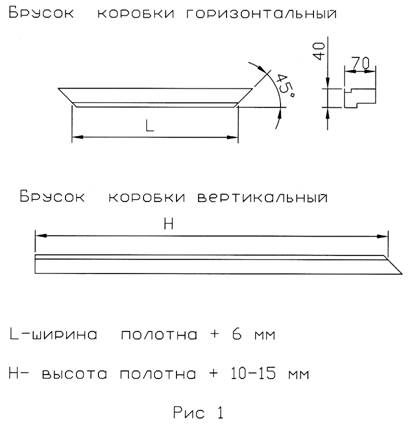

1. Запилить отдельные части коробки под углом 450. Размер горизонтального бруска коробки по притвору должен быть равен ширине дверного полотна плюс 6 мм. Размер вертикальных брусков коробки по притвору должен быть равен высоте полотна плюс 10-15 мм. (рис. 1)
2. В горизонтальном бруске коробки просверлить по два отверстия с каждой стороны Ø 5мм под углом ~ 450. (рис. 2)
3. Бруски коробки уложить на ровную плоскость (пол), совместить внутренние поверхности смежных деталей и засверлить отверстия
Ø 3,5 мм (сквозь ранее просверленные Ø 5 мм).
4. Закрепить детали коробки через отверстия на саморезы Ø 4,5-5 мм.
II Установка петель.
Установка полотна производится на две карточные петли длинной
не менее 100 мм.
1. Положить собранную коробку и вставить в нее полотно. Зазор между
верхним торцом двери и коробкой должен быть 2-3 мм. (рис. 3)
рис 3
2. Разметить места врезки петель. Расстояние от верха полотна до
первой петли 200 мм, от низа до крайней петли – 200 мм.
3. Врезать петли в дверное полотно и коробку и закрепить на саморезы.
III Установка дверной коробки.
Дверная коробка крепится на анкерные болты Ø 7,5 мм, длинной 90-
100 мм (фирмы SPAX или им подобные) и монтажную пену.
Порядок установки:
1. В вертикальных брусках просверлить по три сквозных отверстия Ø 8 мм
на расстоянии ~ 250, 1050 и 1820 мм от верха коробки.(рис. 4)
рис 4
2. Коробку установить в дверной проем. Расстояние до простенков справа
и слева от коробки должно быть одинаковым и не менее 10 мм.
3. Сторону коробки с петлями выставить по уровню (отвесу) строго
вертикально по двум плоскостям и закрепить с помощью деревянных
клиньев. Внутрь коробки вставить 2-3 распорных бруска.
4. Через отверстия с внутренней стороны вертикальных брусков коробки
сверлом Ø 6,5 мм с твердосплавной напайкой засверлить в простенке
монтажные отверстия глубиной 60-70 мм.
5. В просверленные отверстия, начиная с верхнего, вставить анкерные
болты и затянуть без натяга.
6. Между коробкой и стеной на уровне каждого анкерного болта вставить
враспор деревянные клинья. Последовательно, начиная с верхнего,
подтянуть анкерные болты, одновременно подбивая клинья.
7. Заполнить пустоты между стеной и коробкой монтажной пеной.
8. После отверждения вынуть клинья и срезать выступившие остатки
монтажной пены острым ножом.
IV Установка дверного полотна.
1. На закрепленную коробку навесить полотно. Закрыв дверь, проследить
чтобы дверное полотно прилегало к коробке по всем сторонам без перекосов.
V Установка наличников и доборов.
Если ширина коробки меньше ширины простенка необходимо использовать добор.
1. Добор из МДФ отпилить в размер и прикрепить к четверти с тыльной стороны коробки. (рис. 5)
рис 5
2. Коробку с прикрепленными к ней доборами установить в дверной
проем, следуя рекомендациям пункта “III” настоящей инструкции.
3. Запилить вертикальный и горизонтальный наличник с помощью стусла
под углом 450.
4. Нанести в паз под добор и на внутреннюю поверхность наличника
клей (“жидкие гвозди”) точками через 150-200 мм, прижать наличник к
соответствующим деталям при помощи струбцин и выдержать 5-10 мин.
VI Установка замка.
Установка замка или дверной защелки производится по инструкции
прилагаемой производителем фурнитуры. Высота ручки от пола – 950-
1000 мм.
Фирма-производитель не несет ответственности при несоблюдении инструкции и монтаже дверей не специалистами.
