Комплект поставки: - Рама (окрашенная порошковой эмалью).
- Фильтровальная установка с поверхностным насосом, 1 шт.
- Фильтрующий элемент (кварцевый песок), 50 кг.
- Буферная ёмкость 200л, 1 шт.
- Дозирующая станция, 1 шт.
- Автоматический насос, 1 шт.
- Электрический шкаф, 1 шт.
- Система автоматики и сигнализации, 1 шт.
- Выходной фильтр тонкой очистки, 1 шт.
- Руководство по эксплуатации, 1 комплект.
- Паспорт, 1 комплект.
- Сертификаты, 1 комплект.
Дополнительные опции:
- Насосная станция для АВД с подогревом воды.
- Накопительная (буферная) емкость на 500 л.
- Картриджный фильтр тонкой очистки воды.
- Кран-распределитель «Чистая вода-Техническая вода»

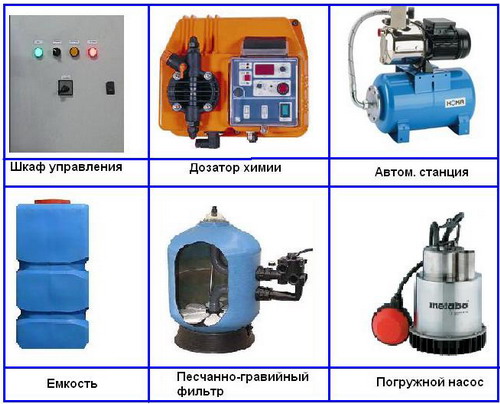

Состав установки:
Показатели очищенной воды:
Параметры очистки сточных вод при использовании очистных установок серии АРС и системы отстойников с маслоуловителем:
- Взвешенные вещества (мл/л)………………………………………… .….. < 2,3
- Нефтепродукты (мл/л)……………………………………………..………... < 6,5
- Показатель РН……………………………………………………………...…… 7,4
- Биологическое потребление кислорода (мл/л)…………………………….. 80
Соответствующие показатели выполняются при условии, что смываемая с автомобиля вода не превышает следующих значений:
- Взвешенные вещества (мг/л)................................................................
- Нефтепродукты (мг/л)..............................................................................
- Биологическое потребление кислорода (20-ти кратное) (мг/л)............
Технические показатели система очистки воды:
Наименование | Показатели |
Очистная производительность | 800 |
Объем буферной емкости (л) | 220 |
Электропитание | переменный ток 1~ 230 В/ 50 Гц |
Потребляемая мощность (КВт) | 2.3 |
Количество моечных постов | 1 |
Система водоснабжения и канализации
На входе водопровода с наружи контейнера установлен кран со штуцером ДУ32 для подачи воды в систему или накопительную емкость. Разводка водопровода выполнена полипропиленовыми трубами до АВД и в зону мойки (кран).
Из отстойника комплекса наружу выведена металлическая труба с краном ДУ 50 для экстренного слива жидкости. В комплекте санузла: кран, унитаз, раковина.
Комплект оборудования для уборки автомобилей
Наименование оборудования | Марка | Кол-во, шт. |
Аппараты высокого давления (АВД) | АВД без нагрева HD7/18 4M `EU-I | 2 |
Пенокомплект | Пенная насадка профессиональная | 2 |
Быстросъём ZX.0994 | ||
Пылесос | Водопылесос NT 35/1 ECO *EU | 1 |
Поворотная консоль | Поворотная консоль 360* | 2 |
Шланги | Шланг высокого давления гайка/гайка (20 м) | 2 |
Управление переключением | Ручное | 2 |
Держатель для моечного пистолета | Опция | 2 |
Комплект ЗИП
· Ремонтная краска цвет белый - 1балон;
· Ремонтный комплекс ЛКП «СТРЕЛА» цвет синий - 0.5 л;
· Комплект ламп.
Оборудование для шиномонтажа
Наименование | Кол-во |
Полуавтоматический шиномонтажный станок SICAM Colibri BL 512/512 IT | 1 |
Балансировочный станок SICAM SBM 55 | 1 |
Компрессор поршневой, ременной привод. Производительность: 880 об/мин, Давление: 10 Атм, Напряжение: 380 В, Кол-во цилиндров/ступеней: 3./1 шт. Ресивер: 100 л, Выход: 1/2 дюйм | 1 |
1Катушка пневматическая, d= 10 мм. x 15 м, 3/8" | 1 |
Шланг, армированный для пневмолиний Raufilam ПВХ 10*16 50 м ф-10 мм | 1 |
Шланг спиральный 8 хм | 1 |
Фильтр FRL-200 1/2 для пневмоинструмета | 1 |
Пистолет продувочный | 1 |
Гайковерт пневматический ударный 1/2", 810 Нм, с набором головок | 1 |
Монтажный комплект (тройники, штуцеры, переходники, хомуты, быстросъёмники) | 1 |
Требования для монтажа
Площадка | Подготовленная выровненная площадка (твердое основание) |
Водопровод | Подача чистой воды с давлением не менее 2 атм. при диаметре трубы не менее 25 мм |
Электрика | 15 кВт 380В (при автономном отоплении) и 7 кВт при магистральном |
Документация, поставляемая с контейнером
Архитектурно-строительный раздел:
· Фасады блок-контейнера (с указанием осей, габаритных размеров, проёмов, высотных отметок).
· Планировка помещений блок-модуля (с указанием осей, отметок чистого пола, наличия каналов проёмов, закладных элементов и их размеров, степени огнестойкости помещений, экспликации помещений).
· Схему описания блок-контейнера на фундамент (количество точек опирания, их привязка).
· Вид крепления блок-контейнера к фундаменту.
· Сертификаты на применяемые материалы.
· Схема строповки контейнера.
Технологический раздел:
· Компоновка оборудования с указанием на ней категорий помещений по пожарной опасности, взрывоопасности, опасности поражения электрическим током и обозначением всех установленных в контейнере элементов.
· Габаритно-монтажный чертёж с точками подключения внешних коммуникаций.
Электротехнический раздел:
· План расположения силового электрооборудования и прокладки электрических сетей (с указанием классов взрывоопасных и пожароопасных зон, номера электроприёмника по принципиальной схеме, его мощности, маршрутов кабельных связей, способа их прокладки).
· Кабельнотрубный журнал, схемы (таблицы) подключений.
Схемы электрические принципиальные щита собственных нужд.
· План осветительной сети (с указанием классов взрывоопасных и пожароопасных зон, нормируемых уровней освещённости, типа, мощности и высоты подвеса светильников, маршрутов кабельных связей, их типов и сечений, привязочных размеров для светильников или ряда светильников, наименования групп в соответствии со схемами щитов).
· Спецификации оборудования, изделий и материалов по разделу.
Примечания:
· Вся документация оформлена в соответствии с требованиями правил, норм и стандартов (ГОСТ ЕСКД, СПДС и др.) действующих на территории РФ.
· Паспорта, сертификаты, руководства по эксплуатации на установленное оборудование.
Маркировка, упаковка и консервация
· Маркировка контейнера выполняться на табличке в соответствии с ГОСТ .
· Транспортная маркировка при транспортировании без упаковки имеет маркировку по ГОСТ .
· Условия транспортировки и хранения контейнера в части воздействия климатических факторов по группе условий хранения 7 (Ж1) согласно ГОСТ на допустимый срок сохраняемости до ввода в эксплуатацию 1,5 года.
Гарантия от Производителя
Производитель гарантирует:
· Надежную и безаварийную работу всего оборудования контейнера при соблюдении условий хранения, транспортировки и эксплуатации;
· Безвозмездное устранение отказов и неисправностей, возникших по вине изготовителя или вследствие брака оборудования, поставленного изготовителем в течение всего гарантийного срока;
· Гарантийный срок на поставленное изделие – 12 месяцев с дату запуска оборудования в эксплуатацию, но не более 24 месяцев с даты отгрузки контейнера.
Комплектовочная ведомость автомоечного комплекса типа БКУ 9-АМКТ 2-ТПШ
БКУ 9-АМКТ2-ТПШ Вариант 1 | БКУ 9-АМКТ2-ТПШ Вариант 2 | ||
Наименование | Количество, шт. | Наименование | Количество, шт. |
Блок-контейнер 9х4.3х3.6 | 2 | Блок-контейнер 9х4.3х4.8 | 2 |
Блок-контейнер 9х2,5х3.6 | 1 | Блок-контейнер 9х2,5х4,8 | 1 |
Количество помещений | 5 | Количество помещений | 5 |
Пандус въездной 3х8.6х0.6 | 1 | Пандус въездной 3х8.6х0.6 | 1 |
Ворота секционные ЦР 3х2.3 | 2 | Ворота секционные ЦР 3х2.8 с калиткой | 2 |
Дверь противопожарная 0.96х2.05 | 1 | Дверь противопожарная 0.96х2.05 | 1 |
Съемные крышки на отстойник | 2 комплект | Съемные крышки на отстойник | 2 комплект |
Штора ПВХ 4х2 | 1 шт. | Окна ПВХ 0.3х0.7 | 4 шт. |
Штора ПВХ 4х3 | 1 шт. | ||
м/к под рекламный щит | комплект | ||
Система вентиляции | |||
Приточная руч. вкл. | комплект | Приточная авт. вкл. | комплект |
Вытяжная руч. вкл. | комплект | Вытяжная авт. вкл. | комплект |
Система отопления | |||
Канальный нагреватель воздуха | 1 | Канальный нагреватель воздуха | 1 |
Система управлением питания собственных нужд | |||
Щит управления освещением, отоплением, вентиляцией, розеточной сетью, и т. д. | 1 | Щит управления освещением, отоплением, вентиляцией, розеточной сетью, аварийным освещением и т. д. | 1 |
Вводной щит (снаружи контейнера) | 1 | Вводной щит (снаружи контейнера) | 1 |
Система освещения и внутренней розеточной сети | |||
Лампы люминесцентные IP65 (1200 мм) Плафон во влагозащищенном корпусе. Внутреннее освещение | 16 шт. | Лампы люминесцентные IP65 (1200 мм) Плафон во влагозащищенном корпусе. Внутреннее освещение | 16 шт. |
Розетка с пружинной крышкой | 10шт. | Светодиодный светильник LED 6Вт 24 В (степень защиты IP 54) аварийное освещение (опция) | 10 шт. |
Выключатель освещения | 4 шт. | Розетка с пружинной крышкой | 5шт. |
Лампа-прожектор на въездной зоне, освещение пандуса. | 2 шт. | Выключатель освещения | 4 шт. |
Лампа-прожектор на въездной зоне, освещение пандуса. | 2 шт. | ||
Комплект ламп ЗИП | комплект | Комплект ламп ЗИП | комплект |
Система заземления (внутренний видимый контур) | |||
комплект | комплект | ||
Система молниезащиты | |||
комплект | комплект | ||
Система утепленных кабельных вводов и выводов силовых кабелей | |||
комплект | комплект | ||
Система оборотной очистки воды | |||
Установка АРС-0.8 | 2 шт. | Установка АРС-0.8 | 2 шт. |
Отстойник кессон | 2х4 м3 | Отстойник кессон | 2х4 м3 |
Съемные трапы кессон | 12 шт. | Съемные трапы кессон | 12 шт. |
Система водоснабжения и канализации | |||
Кран со штуцером ДУ32 | 1 | Кран со штуцером ДУ32 | 1 |
Кран ДУ50 | 2 | Кран ДУ50 | 2 |
Трубопровод и его элементы (п/п трубы) | комплект | Трубопровод и его элементы (п/п трубы) | комплект |
Унитаз | 1 | Унитаз | 1 |
Смеситель | 1 | Смеситель | 1 |
Раковина | 1 | Раковина | 1 |
Оборудование для уборки автомобилей | |||
АВД без нагрева HD7/18 4M `EU-I | 2 | АВД с нагревом HD7/18 4M `EU-I | 2 |
Пенокомплект | 2 | Пенокомплект | 2 |
Водопылесос NT 35/1 ECO *EU | 1 | Водопылесос NT 35/1 ECO *EU | 1 |
Поворотная консоль 360* | 2 | Поворотная консоль 360* | 2 |
Шланг высокого давления гайка/гайка (20 м) | 2 | Шланг высокого давления гайка/гайка (20 м) | 2 |
Управление переключением ручное | 2 | Управление переключением ручное | 2 |
Держатель для моечного пистолета | 2 | ||
Оборудование для шиномонтажа | |||
Полуавтоматический шиномонтажный станок SICAM Colibri BL 512/512 IT | 1 | Полуавтоматический шиномонтажный станок SICAM Colibri BL 512/512 IT | 1 |
Балансировочный станок SICAM SBM 55 | 1 | Балансировочный станок SICAM SBM 55 | 1 |
Компрессор поршневой, ременной привод. Производительность: 880 об/мин, Давление: 10 Атм, Напряжение: 380 В, Кол-во цилиндров/ступеней: 3./1 шт. Ресивер: 100 л, Выход: 1/2 дюйм | 1 | Компрессор поршневой, ременной привод. Производительность: 880 об/мин, Давление: 10 Атм, Напряжение: 380 В, Кол-во цилиндров/ступеней: 3./1 шт. Ресивер: 100 л, Выход: 1/2 дюйм | 1 |
1Катушка пневматическая, d= 10 мм. x 15 м, 3/8" | 1 | 1Катушка пневматическая, d= 10 мм. x 15 м, 3/8" | 1 |
Шланг, армированный для пневмолиний Raufilam ПВХ 10*16 50 м ф-10 мм | 1 | Шланг, армированный для пневмолиний Raufilam ПВХ 10*16 50 м ф-10 мм | 1 |
Шланг спиральный 8 х10-30М | 1 | Шланг спиральный 8 х10-30М | 1 |
Фильтр FRL-200 1/2 для пневмоинструмета | 1 | Фильтр FRL-200 1/2 для пневмоинструмета | 1 |
Пистолет продувочный | 1 | Пистолет продувочный | 1 |
Гайковерт пневматический ударный 1/2", 810 Нм, с набором головок | 1 | Гайковерт пневматический ударный 1/2", 810 Нм, с набором головок | 1 |
Монтажный комплект (тройники, штуцеры, переходники, хомуты, быстросъёмники) | 1 | Монтажный комплект (тройники, штуцеры, переходники, хомуты, быстросъёмники) | 1 |
МОБИЛЬНАЯ АВТОНОМНАЯ АВТОМОЙКА ТИПА
«БКУ 9-АМКТ 2-ТПШ» НА ОДИН ПОСТ, В ПОЛНОЙ ЗАВОДСКОЙ ГОТОВНОСТИ.
|
