Комплект 4-зонной охранно-пожарной беспроводной
сигнализации модели 3400.
СОДЕРЖАНИЕ
1. ВВЕДЕНИЕ
2. ИЛЛЮСТРАЦИИ и ОПИСАНИЕ
3. ПЛАНИРОВАНИЕ УСТАНОВКИ
4. ПОДГОТОВКА СИСТЕМЫ ДЛЯ УСТАНОВКИ
5. ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ
6. ПРОГРАММИРОВАНИЕ СИСТЕМНОЙ ПАМЯТИ
7. ПРОВЕРКА
8. ДОПОЛНИТЕЛЬНЫЕ ПРОВОДНЫЕ АКСЕССУАРЫ
9. РЕШЕНИЕ ПРОБЛЕМ
1. ВВЕДЕНИЕ
Данная 4-зонная система (пульт управления и беспроволочные детекторы) обеспечивают удобную, легкую и очень быструю установку, простоту и удобство в программировании и ежедневном использовании.
Система использует самые последние разработки цифровой технологии передачи радиочастот под управлением процессора. Использование Ваших прочих беспроволочных изделий типа мобильных телефонов, носимых радиостанций и радио-телефонов и т. д. не могут повредить или привести к неправильному функционированию системы охраны из-за продвинутой схемы кодировки и детектирования вмешательства, совместимой со стандартом BS6799, Класс III.
Эта система также совместима со следующими стандартами.
Лицензионно свободный стандарт DTI-MPT-1340 или ETS. Требования безопасности по BS 415, EN-60065 или TUV. Требования безопасности по EN-60950, сертифицированные для BS-6707 и BS6г.) класса III, и сертифицированные CE.
2. ИЛЛЮСТРАЦИЯ и ОПИСАНИЕ.
Контрольная панель.
1. Сенсорная клавиатура.
2. Кнопка PANIC (ПАНИКА) используется только в критических ситуациях (грабеж, нападение, пожар, прочие стихийные бедствия).
3. Кнопка HOME ставит систему в режиме частичной постановки на охрану, когда на охрану ставятся несколько зон, а срабатывание детекторов в остальных зонах игнорируется и не приводит к срабатыванию сигнализации.
4. Кнопка ARM (СНАРЯЖЕН) Используется для установки системы в режим охраны и срабатывание любого датчика приведет к запрограммированным действиям по тревожной сигнализации.
5. Кнопка DISARM (СНЯТИЕ). Используется для снятия системы с охраны.
6. Индикатор PWR/ARM. Красный в режиме охраны и зеленый – в режиме снятия с охраны.
7. Индикатор LOW BAT. (разрядка батарей). Вспыхивает одновременно с индикатором ЗОНЫ, если один датчик данной зоны имеют разряженную батарею.
8. Индикатор ЗОНА 1 – 4. В режиме ОХРАНА, после срабатывания любого детектора зоны индикатор будет продолжать светиться, пока система не будет снята с охраны корректно и работает как системная функция памяти. После снятия системы с охраны, если детектор сработал, индикатор Zone будет гореть в течение 3 минут, работая как контрольная функция.
9. Индикатор Rx/MONITOR. Указывает на обнаружение вмешательства (помехи) в детектор.
10.
Встроенная сирена.
11. Разъем расширения. Используется для подключения модуля беспроводной сирены и подключения проводных дополнительных устройств (пьезосирены, вспышки, дозвонщика и т. д.).
12. Предохранитель 1А / 1,25А.
13. Двухрядный DIP-переключатель. Используется для выбора частотного канала между контрольной панелью и детекторами. Убедитесь, что комбинация переключателей с 1 по 9 на панели и в каждом детекторе совпадают.
14. Тамперный переключатель (под установку), защищает КП от несанкционированного снятия. Если КП снята без снятия режима охраны, сирена будет звучать немедленно.
15. Отсек элементов питания. Содержит 6 мест для Ni-Cd перезаряжаемых батарей (AA 1.2V/500mA)
16. Разъем подключения сетевого адаптера.
17. Кабелепровод. Позволяет провести кабель в заднюю часть контрольной панели.
18. Отверстия для установки КП на стену.
Беспроводной ИК-детектор.
Обнаруживает движение в пределах его защищаемой области.
1. Линза. Позволяет перекрывать расстояние 12м с углом 120 градусов и плотностью – 3 слоя. Высота стандартной установки – 2,1 м.
2. Тестовый индикатор.
Красный индикатор загорается при обнаружении движения. После настройки детектора на месте размещения – поставьте переключатель ТЕСТ-НОРМ в состояние НОРМ, чтобы посетитель не мог видеть при каких условиях срабатывает Ваш детектор.
Беспроводной магнитный передатчик (геркон).
1. Индикатор.
Указывает, на срабатывание и вскрытие детектора.
2. Проводной магнитоконтакт.
Обнаруживает открытие дверей или окон.
*Примечание. В более дорогих версиях возможно оснащение комплекта более миниатюрными магнитоконтактами, где одна часть геркона непосредственно встроена в корпус детектора и провода ко второй части геркона отсутствуют.
Передатчик – брелок.
Используется для беспроводного включения режима ПАНИКА, постановки и снятия с охраны всей охранной системы.
1. Индикатор.
Указывает, что сигнал был послан и элемент питания исправен.
2. Кнопка ПАНИКА.
Вызывает немедленное включение сирены в случае чрезвычайного происшествия.
3. Кнопка ВКЛ\ВЫКЛ.
Используется для постановки и снятия с охраны всей охранной системы.
ПЛАНИРОВАНИЕ УСТАНОВКИ.
Перед началом любой части установки Вы должны внимательно рассмотреть размещению детекторов, контрольной панели (КП), клавиатур и внешней сирены. Чрезвычайно полезно, если Вы сделаете набросок плана вашего помещения и определите оптимальное размещение каждого компонента системы.
Комплект разработан, чтобы оснастить стандартную квартиру (дачу), другое помещение и обеспечить его качественную защиту. Использование дополнительных детекторов и оборудования позволяет значительно увеличить уровень и объем защиты. С помощью такой системы Вы можете организовать защиту даже отдельного здания в 2-3 этажа (при этом контрольная панель располагается на равном удалении от крайних детекторов. Максимальное расстояние гарантированного приема сигнала от детектора (передатчика-брелка) до контрольной панели составляет 60 метров на открытом пространстве.
Детекторы ЗОНЫ 4 не будут активировать систему, если она находится в Домашнем Режиме (режим HOME). Как пример – Вы можете использовать детекторы 4-й зон в спальнях и комнатах 2-го этажа ночью так, чтобы система стояла на охране на 1 этаже (на входной двери и комнатах). При этом Вы можете спокойно перемещаться по 2–му этажу.
ОБРАТИТЕ ВНИМАНИЕ, что можно добавить любоt число детекторов к каждой ЗОНЕ.

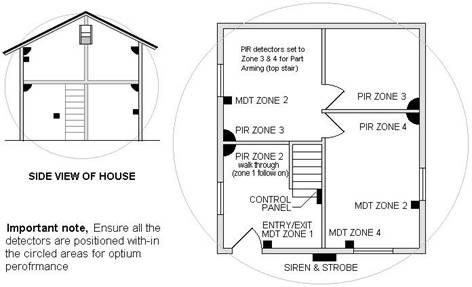

На Рис. 2 - план, показывающий установку системы в типовом жилье. Пульт управления помещен в центральном пункте (точке) между детекторами для оптимальных эксплуатационных показателей приема.
Рис. 2
Контрольная панель.
Оптимальное размещение детекторов зависит от размещения Вашей Контрольной панели, типом и количеством стен между вашими детекторами и КП. Клавиатура (или КП – если отдельной клавиатуры нет) должна быть зафиксирована в месте помещения, обеспечивающем свободный проход для действия владельца при ежедневном использовании.
Размещение должно быть вблизи к розетке сети 220 В.
Внешняя сирена.
Если ваша система включает внешнюю сирену, Вы должны выбрать такое размещение, чтобы исключить легкий и быстрый доступ к ней в случае несанкционированного доступа.
ОБРАТИТЕ ВНИМАНИЕ! Если Вы используете внешнюю проводную сирену – постарайтесь не проводить кабель к сирене по внешним стенам здания и по местам, где он может быть случайно поврежден. Использование беспроводной сирены снимает данные ограничения.
Пассивный ИК-детектор.
Удостоверьтесь, что область детектирования не закрыта занавесами, большими частями мебели, растениями и т. д., которые могут блокировать зону обнаружения.
Избегайте располагать ИК-детектор в областях контролируемого пространства, на которые могут повлиять объекты с быстрым изменением температуры (камины, печи, калориферы, кондиционеры, радиаторы).
Не устанавливайте 2 ИК-детектора в одной комнате, защищающих ту же самую область.
ИК-детектор движения имеет зону обнаружения 12 метров по дуге в 120-градусов в 3-х уровнях по высоте. Высота установки детектора на стене – около 2.1 метра.
Передатчик с магнитным контактом (радио-геркон).
Радио-геркон может использоваться для выполнения множества функций. Наиболее популярная функция - защита дверей и окон однако, геркон может быть соединен с переключателем паники, и совместно с установкой всех переключателей Зон в положение ОТКЛ (OFF) может активировать зону паники. Этот вариант может использоваться как мгновенный режим паники.
4. ПОДГОТОВКА СИСТЕМЫ К УСТАНОВКЕ.
Установка Частотных Кодов (DIP-переключатель в КП и всех детекторах – микропереключатели с 1 по 9).
Код устанавливается первыми 9 микропереключателями. Данный код устанавливается и определяет частоту приема-передачи детекторов и контрольной панели (КП) таким образом, чтобы исключить взаимные влияния используемых Вами, прочих беспроводных устройств.

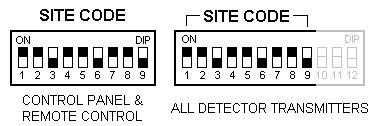

Рис. 3 показывает пример установки Частотного Кода. Рис. 3
Когда Вы выбрали Код на КП, Вы должны установить тот же самый во всех ваших беспроводных детекторах, клавиатурах, сирене.
Рекомендуем Вам изменить изначально установленный код на произвольный, для исключения случайных совпадений.
Установка Беспроводных детекторов в определенные Зоны.
( Определяется в DIP-переключателе всех детекторов – микропереключатели с 10, 11 и 12).

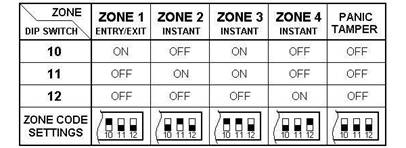

Установкой 10, 11 и 12 микропереключателя в различные положения (ON-вверх и OFF – вниз) Вы можете менять принадлежность детектора к определенным зонам. Таблица 1 иллюстрирует установку микропереключателей.
Таблица 1
Например, для установки радио-геркона на 1 зону (зона с задержкой на вход/выход) - установите переключавверх, 11 и 12 – вниз.
Аналогично Вы можете определять детекторы в мгновенные зоны 2,3 и 4.
Обратите внимание – если Вы установите микропереключатели детектора 10,11 и 12 вниз – то данный детектор будет работать в режиме мгновенной ПАНИКА.
Таблица 2 показывает активность (состояние) каждой зоны при различных установках режимах системы.
Тип зоны Режим | ЗОНА 1 Вход/выход | ЗОНА 2 мгновенная | ЗОНА 3 мгновенная | ЗОНА 4 мгновенная | Тампер ПАНИКА |
Снятие с охраны | Не активна | Не активна | Не активна | Не активна | активна |
Постановка на охрану | активна | активна | активна | активна | активна |
Частичная постановка на охрану (HOME) | активна | активна | активна | Не активна | активна |
5. МОНТАЖ СИСТЕМЫ.
Рекомендуем осуществлять монтаж компонентов системы в следующем порядке:
1. Беспроводные ИК-детекторы;
2. Беспроводные герконы;
3. Брелок – передатчик;
4. КП и адаптер;
5. Внешняя сирена.
Беспроводной ИК - Детектор движения.
Предварительно установите Частотный Код и Код Зоны во всех ваших ИК - детекторах.
Оснастите их элементами питания – теперь они готовы для установки на стену, используя винты и разъемы для настенного крепления.
PIR SENSOR – чувствительный элемент;
TAMPER SWITCH – тамперный переключатель;
INDICATOR – индикатор работоспособности – горит в режиме ТЕСТ;
DIP SWITCHES – DIP – переключатель, задающий частотный канал, на котором работает КП и брелок –передатчик.
TEST / NORMAL – переключатель ТЕСТ / РАБОТА;
BATTERY SNAP – разъем подключения элемента питания.
1. Откройте защелку крышки детектора;
2. Проверьте установку кодов;
3. Проверьте установку переключателя ТЕСТ / РАБОТА (См. Рис. 5);
4. Установите алкалайновый элемент питания 9V (типа MN1604);
5. Закройте переднюю крышку детектора до щелчка - если переключатель
ТЕСТ / РАБОТА стоит в положении ТЕСТ – то при обнаружении
любого движения – Вы увидите мерцание светодиода;
6. Установите разъем для настенного крепления на стене;
7. Установить PIR детектор на разъем для настенного Рис. 5
крепления;
8. Сориентируйте детектор на уверенное срабатывание при
нарушении защищаемого участка помещения.
ВНИМАНИЕ! При первоначальной установке элемента питания в детектор необходим 2-х минутный период для «прогрева» датчика.
Передатчик – брелок.
На рисунке:
INDICATOR – индикатор работоспособности брелка (подтверждение нажатия кнопок и передачи);
PANIC BUTTON – Кнопка ПАНИКА;
ON / OFF BUTTON – кнопка постановки /снятия системы с охраны;
DIP SWITCHES – DIP – переключатель, задающий частотный канал, на котором работает КП и брелок –передатчик.
BATTERY COMPARTMENT – отсек для установки элемента питания.
Внимание! Перед началом работы убедитесь в совпадении кодов на передатчике-брелке и КП.
Рис. 6

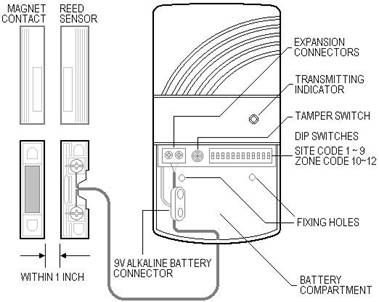

3. Беспроводной магнитоконтакт (радио-геркон).
Радио-геркон не имеет режима ТЕСТ. Подтверждение нормальной работы – в индикации при открытии защищаемого окна/двери. Красный индикатор на радио-герконе должен вспыхнуть.
EXPENSION CONNECTOR – Разъем подключения проводного геркона;
TRANSMITTER INDICATOR – индикатор работоспособности;
TAMPER SWITCH – тамперный переключатель;
DIP SWITCHES – DIP – переключатель, задающий частотный канал, на котором работает КП и брелок –передатчик.
FIXING HOLES – крепежные отверстия;
BATTERY COMPARTMENT – отсек для установки элемента питания.
BATTERY SNAP – разъем подключения элемента питания.
Открутить сзади крепежные болты;
1. Установить основной корпус радио-геркона в непосредственной близости к открывающейся двери/окна и
зафиксируйте его на поверхности с помощью двух шурупов, имеющихся в комплекте.
3. Установите алкалайновый элемент питания 9V (в зависимости от размеров радио-геркона 6F22 или MN1604) .
4. При установке батареи – индикатор должен гореть.
5. Закройте и зафиксируйте внешнюю крышку – индикатор должен погаснуть (если вторая часть радио-геркона –
магнит соединен с корпусом геркона).
ВНИМАНИЕ! Предельное расстояние между двумя элементами геркона – 2,5 см.
Типовые варианты установки радио-геркона: Рис. 7
Серийное включение 2-х частей геркона. Стандартная установка
4. Контрольная панель.
Выберите желаемое место размещения КП.
1. Снимите крышку доступа сзади КП;
2. Проверьте конфигурацию Частотного Кода Участка;
3. Соедините кабелем КП и внешнюю сирену (если она есть в Вашей системе). См. Диаграмму подключения.
4. Включите адаптер питания в соответствующий разъем и в розетку сети.(Светодиод Power LED будет гореть зеленым).
5. Установите 6 шт. перезаряжаемых Ni-Cd элементов питания типа AA для обеспечения работы системы при пропадании
внешнего питания.
6. Закройте крышку отсека КП и убедитесь, что тамперный переключатель нажат должным образом.
ДЕЙСТВИЕ СИСТЕМЫ.
После ознакомления с возможностями и настройкой компонентов системы, Вы должны изменить ваш Код, который был установлен по умолчанию как .
Все другие программируемые функции были предустановленны, чтобы удовлетворить наиболее общим запросам, поэтому нет необходимости делать какие-либо поправки. Однако вы можете изменить настройки любым образом согласно данной инструкции.
Постановка системы на охрану.
При условии отсутствия срабатывания Ваших детекторов:
1. Введите Код доступа «»
2. Нажать кнопку «ARM»
* Отметьте, что индикатор Power LED изменит цвет с зеленого на красный.
Снятие системы с охраны.
Предустановленный код снятия .
1. Наберите Ваш Код -
2. Нажмите кнопку «DISARM ».
* индикатор Power LED изменит цвет с красного на зеленый.
Установка системы в режим P/ARM (частичная постановка на охрану).
Эта функция устанавливает на охрану зоны 1, 2 и 3 но невосприимчива к срабатыванию детекторов зоны 4. Удобно использовать этот режим, например ночью, когда находясь на втором этаже Вы можете поставить на охрану первый этаж. Тогда любое проникновение с первого этажа будет приводить к срабатыванию охраны – а Вы можете перемещаться в пределах второго этажа (датчики зоны 4) без срабатывания системы. В данном случае постановку можно осуществить при помощи кода на клавиатуре, а снятие – брелком-передатчиком либо беспроводной клавиатурой.
1. Наберите Ваш Код -
2. Нажмите кнопку «HOME».
* индикатор Power LED изменит цвет с зеленого на красный.
Не забудьте, что при вхождении в зоны охраны датчиков зон 1,2 и 3 сработает тревожная сигнализация.
Использование брелка-передатчика.
Дистанционное управление брелком предлагает пользователю следующие функции:
1. ON (постановка на охрану)
2. OFF (снятие с охраны)
3. PANIC (режим ПАНИКА)
Для использования - просто нажмите соответствующую кнопку более секунды.
КП будет издавать 1 короткий звук при постановке и 2 – при снятии.
При нажатии кнопки ПАНИКА сирена будет звучать немедленно. Если Вы не нажмете кнопку OFF на брелке – сирена будет звучать в течении запрограммированного периода звучания. Невозможно установить режим HOME (частичную постановку на охрану) с помощью брелка.
Если установлен режим «Отключение режима снятия с охраны брелком» - Пользователь не сможет снять систему с охраны брелком. Если активирована сирена, режим тревоги можно сбросить лишь с клавиатуры.
ПРОГРАММИРОВАНИЕ СИСТЕМНОЙ ПАМЯТИ
При изменении системной памяти Вы должны быть чрезвычайно осторожны, нажимая кнопки КП. Код программы начинается символом «*», а заканчивается символом «#».После успешного подтверждения программирования сирена издаст один звук.
При неудачной попытке программирования сирена издаст 3 звука и отклонит программирование.
Повторите Ваше действия повторно.
Продолжительность звучания сирены.
Максимальное время звучания сирены – 20 минут. Если система сработала и сирена прозвучала, КП снова становится в режим охраны.
Программируемый период времени задержки снятия системы с охраны при входе и выходе.
Программируется в диапазоне от 0 до 99 секунд.
Пример программирования.
Заводская установка - . Новый код должен также иметь 4 цифры.
Чтобы запрограммировать новый код или изменить существующий, пожалуйста поступайте следующим образом:
Этот пример показывает изменение Кода в КП.
1. Войти в текущий код * [1] [2] [3] [4] #
2. Введите код команды * [0] [0] #
3. Введите новый код доступа * [?] [?] [?] [?] #
Если новый код , нажимайте так:
* [1] [2] [3] [4] # * [0] [0] # * [3] [4] [0] [0] #
Аналогично меняется Ваш предыдущий код на новый.
Внимание! Желательно сохранить установленный код в надежном месте для различных случаев.
ПРОГРАММИРОВАНИЕ
Нет необходимости менять нижеследующие настройки, если для Вас они приемлемы. (? ? ? ? – Ваш текущий код) | |||
Функция | Заводские установки | Последовательность программирования | Примечание |
Изменение кода доступа | 1. * [1] [2] [3] [4] # 2. * [0] [0] # 3. * [?] [?] [?] [?] # | Новый код должен также иметь 4 цифры. | |
Длительность сигнала тревоги | 4 минуты | 1. * [Х] [Х] [Х] [Х] # 2. * [0] [8] # 3. * [?] [?] # | [?] [?] = цифры от 1 до 20 (в минутах) |
Время входа | 20 секунд | 1. * [Х] [Х] [Х] [Х] # 2. * [0] [9] # 3. * [?] [?] # | [?] [?] = цифры от 10 до 99 (в секундах) |
Время выхода | 20 секунд | 1. * [Х] [Х] [Х] [Х] # 2. * [1] [0] # 3. * [?] [?] # | [?] [?] = цифры от 10 до 99 (в секундах) |
Смена элементов питания (тампер отключен) | ОТКЛ | 1. * [Х] [Х] [Х] [Х] # 2. * [2] [0] # | Позволяет обслуживающему персоналу или Пользователю сменить элементы питания датчиков или КП в течении 20 минут без звучания тревоги |
Режим отмены снятия системы с охраны передатчиком-брелком | ОТКЛ | 1. * [Х] [Х] [Х] [Х] # 2. * [2] # - включено 3. * [1] # - отключено | Предотвращает подбор радиокода, влияние помех и т. д. Т. е. система снимается с охраны только с клавиатуры. |
Глобальный Сброс.
Отключите все питание от КП (включая элементы питания) и оставьте ее на 2 минуты. Все программируемые функции перейдут к заводским установкам.
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ
Работа КП при пропадании сетевого питания поддерживается восьмью перезаряжаемыми Ni-Cd аккумуляторами типа AA («пальчик»). Заменять их на новые желательно 1 раз в 3 года. При постоянном использовании охранной системы 3400 не извлекайте элементы питания без надобности.
При проблемах с сетевым питанием КП издаст тревожный звук слабой громкости.
ВНИМАНИЕ!
Используйте элементы питания строго рекомендованного типа. При использовании прочих элементов корректная работа всей системы не гарантируется.
Элементы питания Детекторов.
Настоятельно рекомендуем Вам использовать в детекторах только Алкалайновые элементы питания. Чем качественнее элементы Вы будете использовать, тем более уверенный прием Вы будете иметь. Длительность использования элементов может составлять до 1,5 лет без замены. Недавно разработанные Литиевые батареи могут обеспечить срок работы от 3 до 5 лет, однако они относительно дороги.
Когда батарея детектора близка к разрядке – индикатор разрядки батареи (LOW battery) на КП будет вспыхивать одновременно с индикатором той зоны, в которой сработал детектор.
Индикатор разрядки батареи (LOW battery) продолжит вспыхивать пока КП не будет поставлена на охрану и после снята с охраны при помощи клавиатуры.
Установка нового элемента питания в брелок-передатчик.
Брелок-передатчик – единственный элемент системы с предустановленным элементом питания.
Разрядка батарей приводит к значительному сокращению эффективной дальности работы брелка. Средняя продолжительность работы элемента питания брелка-передатчика - 1 год. По окончании срока, либо при значительной разрядке – замените элемент питания, соблюдая полярность.
Функция Изменения Замены Элементов питания
Функция преследует следующие задачи:
1. Предотвращает включение сирены после открытия задней крышки на КП на отсеке элементов питания.
2. Проверяет уровень разрядки элементов питания детекторов.
6 коротких звуковых сигналов показывают детектор с разряженной батареей.
Если элементы питания детектора в нормальном состоянии – КП издаст короткие звуковые сигналы для зон, в которых работают данные детекторы: 1 сигнал для зоны 1, 2 сигнала – для зоны 2 и т. д.
Эта особенность обеспечивает следующие функции:
ТЕСТИРОВАНИЕ
Проверку работоспособности любого детектора можно осуществить подключением его питания – при этом индикатор Rx будет гореть приблизительно 1 секунду, каждый раз когда передача от детектора получена.
В течение ежедневной работы детекторов индикатор Rx будет гореть независимо от системного статуса, когда передача детектора Вашей системы получена. Если уровень сигнала, полученный от детектора - ниже требуемого для уверенной работы системы, индикатор будет мерцать однажды. Если это происходит, необходимо изменить положение того детектора, прием от которого слабый. Таким образом можно улучшить уровень сигнала для КП.
Тестирование ИК-детекторов и магнитоконтактов.
Если вы правильно выполняли предыдущие инструкции, то каждый раз, когда ИК-детектор (который находится в режиме ТЕСТ) срабатывает и когда срабатывает магнитоконтакт – будет загораться красные светодиоды, находящиеся в соответствующих детекторах. В этот момент цифровой код от детектора передается в КП, на которой будет гореть индикатор соответствующей зоны в течении около 2-х минут.
Если активация детектора происходит, Вы заметите, что соответствующий индикатор зоны КП останется гореть и это подтверждает, что КП получает правильные коды от детекторов. Если Вы испытываете проблемы в этой стадии, попробуйте переместить детектор в другое место.
Как только Вы убедились в правильном действие детекторов – переведите переключатель ТЕСТ / НОРМА ИК-детектора в положение НОРМА.
При вводе кода режима BAT. С включение сирены при открытии защитной планки КП, защищенной тамперным переключателем не происходит.
ВАЖНОЕ ПРИМЕЧАНИЕ! При срабатывании ИК-детектора, установленного в режим ТЕСТ, минимальный период передачи может составить от 3 до 5 секунд. Передача в этом случае будет происходить немедленно. Когда установлен режим НОРМА – минимальный период между повторным срабатыванием составляет не менее 3 минут, и красный индикатор под линзой не горит. Все это значительно экономит энергию и продолжительность работы элемента питания.
Тестирование сирены и брелка-передатчика.
При нажатии на кнопку ON/OFF - КП ставится / снимается с охране, при этом пользователь услышит 1 звуковой сигнал при постановке и 2 сигнала – при снятии. Брелок позволяет поставить / снять с охраны все зоны системы одновременно. В положении постановки на охрану индикатор охраны (ARM) будет гореть. При нажатии на кнопку ПАНИКА (Panic) на брелке встроенная сирена КП и беспроводная сирена (либо присоединенная проводная) начнут работать (звучать) немедленно. Вспышка (если установлена) также начнет мерцать.
Нажмите кнопку ON/OFF для прекращения тревоги.
Аналогично нажатию кнопки паники система срабатывает и при нарушении Тамперного переключателя в КП и детекторах. Однако тамперная тревога не срабатывает при первоначальном подключении питания КП.
ПЕРИОДИЧЕСКОЕ ТЕСТИРОВАНИЕ И ОБСЛУЖИВАНИЕ
Функция периодического тестирования важна, так как Пользователь убеждается как в работоспособности системы, как в присутствии Пользователя дома, так и в его отсутствии.
Проверка Детекторов
Для проверки правильного действия детекторов необходимо, чтобы сработал детектор при нахождении системы в режиме снятия с охраны. Соответствующий индикатор будет гореть в течение 3 минут на КП что подтверждает правильный прием от каждого из детекторов. Индикатор Rx будет гореть или мерцать, каждый раз, когда получена передача.
Проверка Сирены (если беспроводная сирена есть в комплекте).
Внешняя сирена должна быть проверена в течение 1-месяца после каждых 6 месяцев установки. Это может сделать, просто нажимая кнопку Паники на брелке-передатчике или Пульте КП.
АКСЕССУАРЫ ДЛЯ РАСШИРЕНИЯ СИСТЕМЫ
Нижеследующее оборудование возможно добавлять в систему:
1. Внешняя проводная сирена;
2. Автодозвонщик;
3. Строб-вспышка;
4. Проводной индикатор статуса.
Максимальный общий ток нагрузки оборудования, подключаемого к разъему расширения не должен превышать 500 мА. Например подобной нагрузкой обладает дозвонщик с строб-вспышкой. Перед подключением проводной сирены – удостоверьтесь в токе потребления сирены – так как есть устройства с токами потребления 1-3 А и более.
ДИАГРАММЫ ПОДКЛЮЧЕНИЯ ОБОРУДОВАНИЯ.
Схема 1. Подсоединение сирены/строба.
Схема 2. Подключение Усовершенствованного строба.(Когда сирена звучит, если корпус сирены вскрыт)
Схема 3. Подключение автодозвонщика.
(Слева – колодка контрольной панели)
Схема 4. Подключение отдельной сирены.
Решение проблем.
1. Проблемы с тамперными контактами – наиболее частая причина неправильной работы оборудования или ложных срабатываний. Это может произойти из-за неправильного закрытия корпуса детектора или КП. Пружинка тампера должна упираться в специально предназначенное место на корпусе, после чего блок следует правильно закрыть.
2. Неправильная работа детекторов. Часто размещение детекторов производится без учета уверенного приема от КП. Система обеспечивает уверенный прием на расстоянии до 50 м. Однако материал помещения может значительно уменьшить дальность и уверенность срабатывания. Наиболее уверенная зона – до 15 м в радиусе от КП.
ИК-детектор, установленный в нормальном режиме передает сигналы на КП не чаще, чем 1 раз в 3 минуты. Это зачастую дает установщику ошибочное представление о неправильной работе детектора, который после очередного срабатывания не срабатывает в течении 3-х минут, даже если кто-то проходит в зане обнаружения детектора.
При потере (если Вы забыли код) кода.
1. Введите команду режима смены батарей.
2. Извлеките элементы питания из КП.
3. Отсоедините адаптер от КП.
4. В этом случае сирена будет звучать, если установлен SAB контакт.
5. Проведите режим Глобального Сброса.
Что произойдет при потере питания.
Питание КП и подключенных устройств будет восстановлено от аварийного питания батарей.
В отдельном случае, Вам можно испытать отказ питания на срок более 8 часов. Внешняя вспышка может выполнить роль сирены и сработать без предупреждения. Если это происходит, внешняя сирена также будет работать до 20 минут, и Вы не сможете предотвратить это без того, чтобы восстановить питание к КП или удалить кабель связи батареи с внешней сиреной.
Почему элементов питания в детекторах хватает только на несколько месяцев?
Проверьте тип установленных элементов (они должны быть алкалайновыми) или переключатель детектора ТЕСТ/НОРМА. Он должен находиться в положении НОРМА.
Почему расстояние между детекторами, брелком и КП меньше указанного в характеристиках?
Система должна обеспечить максимальное расстояние в 50 метров на открытом пространстве. Однако практически дальность связи может уменьшаться в зависимости от типа и количества преград между детекторами и КП. Не помещайте КП около металлических поверхностей, в шкафах, глухих (подвальных) помещениях. Если расстояние небольшое – но связи нет – попробуйте поменять местоположение детекторов или КП друг относительно друга.
Почему при срабатывании детектора сигнал не приходит на КП даже при минимальном расстоянии?
Проверьте сходную установку частотного кода в детекторе и КП (микропереключатели с 1 по 9) или замените элемент питания на новый. Несколько раз переведите переключатели кода вверх-вниз чтобы быть уверенным в их корректном положении.
Почему необходимо переводить переключатель ТЕСТ/НОРМА внутри детектора?
Для того, чтобы сэкономить энергию элемента питания и не показывать случайным посетителям, где и как срабатывает детектор.
Почему после срабатывания детектора и прохождения человека сразу после этого мимо детектора срабатывания не происходит?
Пауза между одним и последующим срабатываем детектора (если переключатель ТЕСТ/НОРМА внутри детектора стоит в положении НОРМА) составляет 3 минуты, даже если Вы будете постоянно двигаться перед детектором. Это сделано для экономии энергии элемента питания.
ОГРАНИЧЕНИЯ.
- Система предназначена для использования внутри помещения (от –5 до +45 градусов).
- Если Вы никогда не устанавливали электронных и электробытовых приборов и систем – пригласите более квалифицированного специалиста (монтажника, инженера, работника фирмы по установке систем безопасности) для монтажа и настройки системы.
Производитель оставляет за собой право без уведомления менять конструкцию системы, не ухудшая ее функциональных и технических характеристик.
-ИМПЕР»
г.Москва, Ленинградский проспект д. 80
Корпус «Г», 9 этаж, Офис 911
Тел./Многоканальный)
ICQ:
E-mail: *****@***ru, *****@***ru
Сайт: http://www. *****/, http://www. *****/
Пожалуйста, помните, что перед поездкой к нам Вам необходимо совершить заказ желаемого товара по телефону или с помощью сайта. В противном случае мы не можем гарантировать Вам наличие товара, и Ваша поездка может оказаться пустой тратой времени!
