CROMOGENIA-UNITS, S.A. 1
ФАКТОРЫ, ВЛИЯЮЩИЕ НА ГИДРОФОБНОСТЬ
С ДОДУБЛИВАЮЩИМИ ЖИРУЮЩИМИ ПОЛИМЕРАМИ
(REPELAN PSH-171)
Лаборатория кожевенного производства
Cromogenia-Units, S.A.
Барселона (Испания)
1. ВВЕДЕНИЕ
2. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ
2.1 Акриловые мономеры
2.2 Жирные спирты
2.3 Реакция этирификации
2.4 Применение на коже
3. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
3.1 Материалы и оборудование
3.1.1 Используемые продукты
3.1.2 Измерительные приборы
3.1.3 Используемые кожи
3.2 Влияние нейтрализизации-анионизации
3.3 Влияние гидрофобизирующих продуктов
3.4 Влияние додубливателей
3.5 Влияние времени оценки
3.6 Влияние дубления (WET BLUE)
4. РЕЗУЛЬТАТЫ И ВЫВОДЫ
***
CROMOGENIA-UNITS, S.A. 2
1. ВВЕДЕНИЕ
Использование так называемых «додубливающе-жирующих полимеров» открывает новый этап в кожевенной технологии.
Продукты этого типа способны придавать кожам самые разнообразные свойства (мягкость, наполненность, гидрофобность и т. д.), удовлетворяющие потребности рынка, с каждым днём всё более требовательного.
В данной работе мы представляем химический состав и свойства этих продуктов, а также уделим большое внимание оптимизации их применения.
2. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ
2.1 Акриловые мономеры
Отправным пунктом для получения полимеров являются, в основном, три мономера:
СН2 = СН-СООН…………………………….………… …Акриловая кислота
СН3-СН = СООН……………………………………………Метакриловая кислота
|
CH3
СН3 = СН-СN…………………………………………… ...Акрилонитрил
2.2 Жирные спирты
Жирные спирты, из которых исходят для получения акрилового эфира, имеют следующую основную формулу:
R-O (CH2-CH2O)XH
R = C14 – C24
X = 3-12
2.3 Реакция этерификации
2n молей акриловой кислоты вступают в реакцию с n молями эфира акриловой кислоты и, под воздействием катализа, образуют полимерную кислоту, которая, после обработки её NaOH+H2O, даёт соль натрия в качестве конечного продукта, называемого «додубливающе-жирующий полимер».
СООН СОО R-O (CH2-CH2O)XH
| | Катализ
2 n (H2C=CH) + n CH2 = CH
Акриловая кислота + Эфир акриловой кислоты
CROMOGENIA-UNITS, S.A. 3
СООН СОО R-O (CH2-CH2O)XH
| |
(H2C-CH-CH2-CH-CH2-CH2)n
|
COOH NaOH+H2O
COONa COO R-O (CH2-CH2O)X
| |
(H2C-CH-CH2-CH-CH2-CH2)n
|
COONa
Радикалами могут быть следующие группы: COONa, NHR (аминная), CN (нитрильная), CONHR (амидная).
2.4 Применение на коже
В этой молекуле «додубливающая» часть – соль натрия акрилового полимера, а «жирующая» часть – соль натрия акрилового эфира. В общем, можно сказать, что бóльшая составная часть одного либо другого определит основные качества продукта.
Возможны следующие сочетания переменных данной формулы:
а) вид мономера;
б) n = число молей вступают в реакцию;
в) R = длина цепочки жирного спирта;
г) х = число молей оксида этилена жирного спирта;
д) вид соли (натриевая, аммонийная или аминовая).
Комбинации данных переменных предоставляют нам огромное количество возможностей для получения различных продуктов.
* Когда соль (натриевая, аммонийная или аминовая) замещается солью трёхвалентного хрома в конце обработки кожи, эти продукты получают характерные для них гидрофобизирующие свойства.
* Следует отметить ещё одно важное качество этих продуктов – они дают низкие значения фоггинг-теста, когда применяются для выработки кож, предназначенных для автомобильной обивки, благодаря их хорошему закреплению в коже и отсутствию летучих частиц в их молекуле.
3. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
3.1 Приборы и материалы
3.1.1 Используемые продукты
В опытах использовались следующие продукты:
CROMOGENIA-UNITS, S.A. 4
Гидрофобизирующие продукты
REPELAN PSH-171 ………………………гидрофобизирующий полимер
REPELAN SL-60…………………………..гидрофобизирующий силикон
REPELAN FС-30…………………………..гидрофобизирующая смола
Додубливающие продукты
Серия №1:
RETANAL BH-10………………………… фенольный синтетический дубитель
RETANAL CLE…………………………… акриловый полимер (средний молекулярный вес)
RETANAL D-57……………………………меламин-дициандиамидная смола
RETANAL RC-200…………………………смола (метакрилат)
RETANAL RCN-40………………………...акрилонитриловая смола
RETANAL RST…………………………….стирол-малеиновая смола
RETANAL X-1……………………………..оксазолидин
Серия №2:
«Сладкий» каштан………………… растительный продукт
RETANAL АМ-2……………………акриламидная смола
RETANAL ARS……………………..акриловый сополимер
RETANAL CLE-10………………… акриловый полимер (очень низкий молекулярный вес)
RETANAL CLE-20………………… акриловый полимер (низкий молекулярный вес)
3.1.2 Приборы для оценки гидрофобности

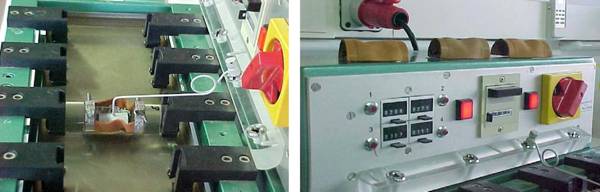

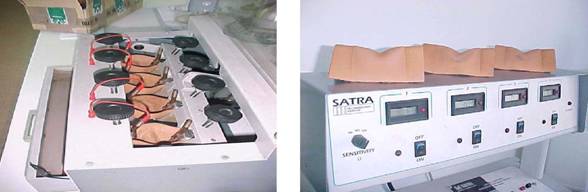

Для оценки степени гидрофобности мы использовали пенетрометр Мэзера, представленный на фото № 1 и 2.
Фото № 1 Фото № 2
CROMOGENIA-UNITS, S.A. 5
Использовался также пенетрометр Балли (IUP-10)
Фото № 3 Фото № 4
Для оценки степени мягкости использовался тестер мягкости (Softness Tester) IUP-36, для контроля интенсивности цвета (L*) – спектрофотометр для колориметрии поверхности.
3.1.3 Используемые кожи
Опыты проводились на кожах в состоянии wet blue, состроганных до толщины 2,2 мм, дублённых хромовой солью 33°Sch и базифицированных препаратом PLENATOL НВЕ (комплексообразующий базификант).
3.2 Влияние нейтрализации-анионизации
Мы исходили из стандартного начального процесса:
СТАНДАРТНЫЙ НАЧАЛЬНЫЙ ПРОЦЕСС
Вес образца = wet blue (2.0-2.2 мм)
ПРОМЫВКА
200% Вода 35°С
0,2% Муравьиная кислота
Вращение 30 минут. рН = 3,3. Слив ванны.
ДОДУБЛИВАНИЕ
100% Вода 35°С
1,0% RETANAL PE
Вращение 15 минут.
1,5% RETANAL CP Super
3,0% СХД 33°Sch
Вращение 45 минут.
2,0% Формиат натрия.
Вращение 60 минут. рН = 4,8. Слив ванны.
Промывка 10 минут.
НЕЙТРАЛИЗАЦИЯ
100% Вода 35°С
2,0% Формиат натрия.
CROMOGENIA-UNITS, S.A. 6
Вращение 15 минут.
3,0% RETANAL A-4
Вращение 30 минут.
0.8% Бикарбонат натрия
Вращение 90 минут.
Проверить равномерность пенетрации, как рН = 5,0, так и анионный заряд
(см. фото № 5). Слив ванны. Промывка 15 минут.
КРАШЕНИЕ-ЖИРОВАНИЕ
30% Вода 30°С
5,0% RETANAL D-57
Вращение 45 минут.
4,0% Краситель
Вращение 60 минут. Добавить:
100% Вода 60°С
8,0%REPELAN PSH-171
Вращение 45 минут.
1,1% Муравьиная кислота
Вращение 45 минут. рН = 4,2. Слив ванны.
100% Вода 60°С
4,0%REPELAN PSH-171
Вращение 45 минут.
0,8% Муравьиная кислота
Вращение 45 минут. рН = 3,8. Слив ванны.
Промывка 10 минут водой 35°С.
ЗАКРЕПЛЕНИЕ
100% Вода 30°С
4,0% СХД 33°Sch
Вращение 60 минут. Слив ванны, промывка 10 минут.
В данном стандартном процессе использовался только один гидрофобизирующий продукт REPELAN-171 и единственный додубливающий продукт RETANAL D-57.
В собственно нейтрализации использовались формиат и бикарбонат натрия как нейтрализующие рН и RETANAL A-4 как анионизирующий продукт.
Важно дифференцировать эти два понятия, поскольку они различные и взаимодополняющие; простая нейтрализация рН не меняет заряда кожи, остающегося катионным, вследствие чего все продукты, добавляемые позже – жиры, красители и т. д. - зафиксируются на поверхности.
CROMOGENIA-UNITS, S.A. 7

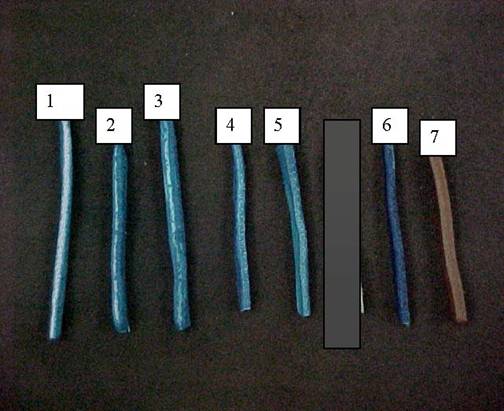

1. Через 15 минут после формиата натрия
2. Через 30 минут после RETANAL A-4
3. Через 45 минут после RETANAL A-4
4. Через 75 минут после RETANAL A-4
5. Через 90 минут после RETANAL A-4
6. Конец нейтрализации
7. Через 60 минут после красителя
Фото № 5. Пенетрация продукта в течение процесса.
На фото №5 представлен в качестве первого образца фрагмент кожи через 15 минут после добавления формиата натрия, на котором можно наблюдать светлый цвет во внутренней части, что указывает на то, что срез является полностью катионным (контроль метиленовым синим в растворе 2 г/л).
После добавления RETANAL A-4, который является сильно анионным продуктом с мелкой молекулой, со временем происходит его проникновение вглубь кожи, до полной пенетрации по истечении 90 минут.
Фото № 6. Пенетрация анионной части RETANAL A-4.
CROMOGENIA-UNITS, S.A. 8
Эта полная и равномерная анионизация делает возможной абсолютную пенетрацию гидрофобизирующего полимера (REPELAN PSH-171), в чём можно убедиться, взглянув на фото №7. Здесь мы можем констатировать огромную важность проведения глубокой нейтрализации-анионизации для достижения хороших гидрофобных свойств.
Фото № 7. Влияние степени анионизации на гидрофобность.
А= Процесс с полной нейтрализацией = Высокая гидрофобность (12% абс.)
B= Процесс с неполной нейтрализацией = Низкая гидрофобность (52% абс.)
3.3 Влияние гидрофобизирующих продуктов

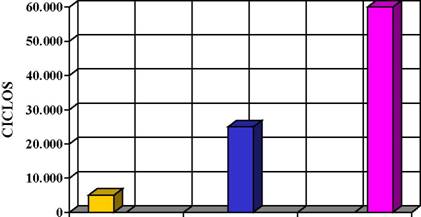

Продукты
PSH-171………………………….5.000
PSH-171+SL-60…………………………………..25.000
PSH-171+SL-60+FC-30…………………………………………….60.000
Рис. № 1. Влияние гидрофобизирующих продуктов на циклы Мэзера.
Продукты
CROMOGENIA-UNITS, S. A. 9
PSH-171………………………….12
PSH-171+SL-60……………………………….…..5
PSH-171+SL-60+FC-30……………………………………………5
Рис. № 2. Влияние гидрофобизирующих продуктов на % абс. за 15.000 циклов.
До сих пор мы использовали только один гидрофобизирующий продукт (REPELAN PSH-171) для оценки влияния нейтрализации/анионизации на степень гидрофобности. Использование одного силикона (REPELAN SL-60) вместе с REPELAN PSH-171 повышает гидрофобность до 25.000 циклов Мэзера и абсорбцию 5% воды за 15.000 циклов.
Добавление фторкарбонированной смолы (REPELAN FC-30) чрезвычайно повышает гидрофобность – до 60.000 Мэзера и 5% абсорбции, помимо придания коже маслоотталкивающих свойств.
3.4 Влияние додубливающих препаратов
Производство различных гидрофобных артикулов требует использования разных типов додубливающих продуктов, поэтому шагом, предваряющим это использование, является знакомство с их влиянием на гидрофобность кожи.
Мы применили стандартную методику для производства обувной гидрофобной наппы, начав процесс от wet blue толщиной 2,0 мм. Были осуществлены варианты с различными додубливателями и использованием 2,5% активного вещества каждого из продуктов.
СТАНДАРТНЫЙ НАЧАЛЬНЫЙ ПРОЦЕСС
Вес образца = wet blue (2.0-2.2 мм)
ПРОМЫВКА
200% Вода 35°С
0,2% Муравьиная кислота
Вращение 30 минут. рН = 3,3. Слив ванны.
ДОДУБЛИВАНИЕ
100% Вода 35°С
1,0% RETANAL PE
Вращение 15 минут.
1,5% RETANAL CP Super
3,0% СХД 33°Sch
Вращение 45 минут.
2,0% Формиат натрия.
Вращение 60 минут. рН = 4,8. Слив ванны.
Промывка 10 минут.
НЕЙТРАЛИЗАЦИЯ
100% Вода 35°С
CROMOGENIA-UNITS, S.A. 10
2,0% Формиат натрия.
Вращение 15 минут.
3,0% RETANAL A-4
Вращение 30 минут.
0.8% Бикарбонат натрия
Вращение 90 минут.
Проверить равномерность пенетрации, как рН = 5,0, так и анионный заряд
(см. фото № 5). Слив ванны. Промывка 15 минут.
КРАШЕНИЕ-ЖИРОВАНИЕ
30% Вода 30°С
2,5% ДОДУБЛИВАЮЩИЙ ПРЕПАРАТ (М. А.)
Вращение 45 минут.
4,0% Краситель
Вращение 60 минут. Добавить:
100% Вода 60°С
8,0%REPELAN PSH-171
Вращение 45 минут.
1,1% Муравьиная кислота
Вращение 45 минут. рН = 4,2. Слив ванны.
100% Вода 60°С
4,0%REPELAN PSH-171
Вращение 45 минут.
0,8% Муравьиная кислота
Вращение 45 минут. рН = 3,8. Слив ванны.
Промывка 10 минут водой 35°С.
ЗАКРЕПЛЕНИЕ
100% Вода 30°С
4,0% СХД 33°Sch
Вращение 60 минут. Слив ванны, промывка 10 минут.
В таблице №1 представлены данные, касающиеся гидрофобности, полученные по методам Мэзера и Балли.
CROMOGENIA-UNITS, S.A. 11
Recurtiente | Ciclos Maeser | Absorcion agua 15.000 Ciclos | Tiempo Bally | Absorcion agua 2 horas |
BH-10 | 355 | 62% | 1h 30 min | 18% |
CLE | 555 | 49% | 1 h 10 min | 35% |
D-57 | 20.236 | 8,6% | > 6 horas | 6,6% |
RC-200 | 1.993 | 28% | 6 horas | 8,9% |
RCN-40 | 10.000 | 13% | > 6 horas | 7,6% |
RST | 6.106 | 14% | > 6 horas | 7,2% |
X-1 | 1.359 | 33% | 2 h 10 min | 12% |
Castano | 8.054 | 14% | 5 h | 15% |
AM-2 | 425 | 61% | 40 min | 55% |
ARS | 1.362 | 35% | 6 h | 12,5% |
CLE-10 | 2.353 | 40% | 3 h | 18% |
CLE-20 | 1.598 | 42% | 3 h | 18,2% |
Ref. | 1.907 | 41% | 4 h | 15% |
Таблица № 1
Каждое из значений, представленных в таблице №1, соответствует среднему арифметическому 4-х оценок, произведённых в различных зонах кожи (вороток, голова, огузок, чепрак).
Как видим, природа додубливателя является решающим фактором, влияющим на степень гидрофобности кожи.
Важно отметить, что механический эффект метода Балли меньше, чем Мэзера, и для одного и того же додубливателя показатели абсорбции воды гораздо ниже в этом последнем случае.
Можно также наблюдать определённое соотношение между показателями по Мэзеру и Балли: додубливатели, дающие лучшие значения гидрофобности по одному методу, имеют их и по второму.

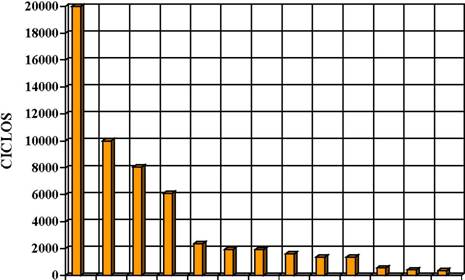

На рис. №3 мы представили в порядке убывания показатели циклов Мэзера таким образом, что можно наблюдать, что одни додубливатели увеличивают гидрофобность кож по сравнению с образцом (не додубленным), другие же её уменьшают.
ДОДУБЛИВАТЕЛИ
CROMOGENIA-UNITS, S.A. 12
Рис. № 3. Влияние додубливателей на циклы Мэзера (в порядке убывания).

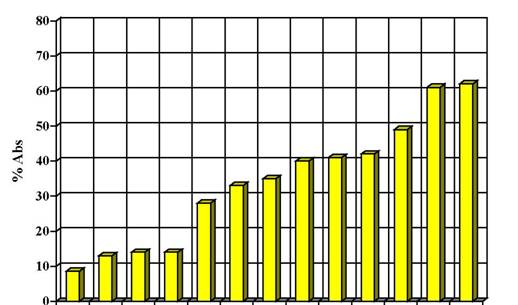

На графике №4 представлены в порядке нарастания показатели % абсорбции воды за 15.000 циклов по Мэзеру; в основном они следуют за показателями циклов. Тем не менее, в данном порядке наблюдается некоторая вариативность, поскольку могут быть додубливатели, способные выдержать больше циклов, но абсорбирующие и большее количество воды.
Способность додубливателя увеличивать или уменьшать гидрофобность кожи зависит от таких факторов, как:
а) гидрофильные группы (ОН - и подобные);
б) пенетрирующая способность (размер молекулы);
в) синергизм с гидрофобизирующим продуктом (REPELAN PSH-171).
ДОДУБЛИВАТЕЛИ
Рис. № 4. Влияние додубливателей на абсорбцию воды (15.000 циклов) в возрастающем порядке.

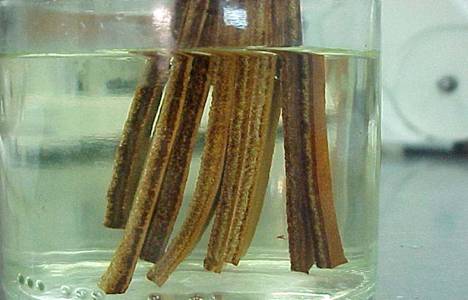

На фото №8 мы видим начало простого теста, которому мы подвергли фрагменты кожи с каждым из додубливателей, опустив их на три часа в стакан с водой.
Фото № 8. Тест на абсорбцию на фоне белой бумаги.
CROMOGENIA-UNITS, S.A. 13

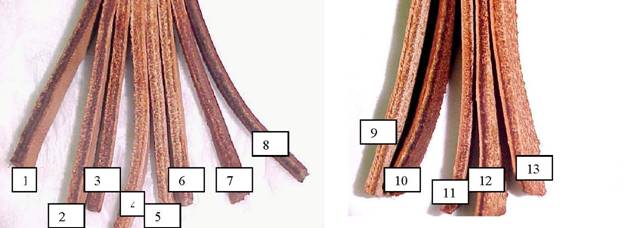

Затем мы положили эти фрагменты на белую бумагу (фото № 9 и 10).
Фото № 9 Фото № 10
1. RETANAL BH-10
2. RETANAL CLE
3. RETANAL RC-200
4. RETANAL D-57
5. RETANAL RCN-40
6. RETANALRST
7. RETANAL X-1
8. КОНТРОЛЬНЫЙ ОБРАЗЕЦ (без додубливателя)
9. КАШТАН
10. RETANAL AM-2
11. RETANAL CLE-10
12. RETANAL CLE-20
13. RETANAL ARS
На фото № 9 и 10 видно, что поперечные срезы образцов с RETANAL D-57, RCN-40, RST и каштаном не пропитались водой изнутри, и, как следствие, показатели % абсорбции воды – наиболее низкие. В образцах с остальными додубливателями во внутренней части наблюдается тёмный цвет, свидетельствующий о большем количестве поглощённой воды.
Что касается свойств кожи, в таблице №2 мы можем наблюдать степень мягкости, цвет и прочность, соответствующие каждому из додубливаний.
Recurtiente | Blando (Softness Tester) (0-8) | Color (L*) | Firmeza flor (Organoleptica) (0-5) |
BH-10 | 4,3 | 51,5 | 4 |
CLE | 4,4 | 55 | 4-5 |
D-57 | 4,9 | 48 | 3-4 |
RC-200 | 4,2 | 56,5 | 4-5 |
RCN-40 | 4,9 | 53 | 4 |
RST | 5,2 | 53,5 | 4 |
X-1 | 5,8 | 51,5 | 3 |
Castano | 4,75 | 56,9 | 4 |
AM-2 | 5,2 | 47 | 3-4 |
ARS | 4,5 | 53,2 | 4-5 |
CLE-10 | 5,6 | 51 | 3-4 |
CLE-20 | 5,4 | 52 | 4 |
REF. | 6 | 49 | 3 |
Таблица № 2
CROMOGENIA-UNITS, S.A. 14
Контрольная кожа (не додубленная) – самая мягкая (6 баллов), однако и самая непрочная (3 балла). За ней следуют по степени мягкости RETANAL X-1, CLE-10 и CLE-20. По мере уменьшения показателей степени мягкости (повышение жёсткости), возрастает прочность лица.
Что касается интенсивности цвета (L*), то у образцов с RETANAL D-57 и RETANAL AM-2 она уменьшается меньше, чем у контрольного образца. К додубливателям, в наибольшей мере осветляющим цвет, относятся каштан и RETANAL RC-200; остальные додубливатели понижают интенсивность цвета в большей или меньшей степени.
Таким образом, мы можем оптимизировать методику додубливания для гидрофобных артикулов, выбрав в качестве основы RETANAL D-57, скомбинировав его с RETANAL RCN-40 и каштаном для очень прочных артикулов и с RETANAL RST и/или ARS - для артикулов более мягких.
3.5 Влияние времени оценки
Измерение степени гидрофобности, как по методу Мэзера, так и по Балли, представленным ранее, было произведено по прошествии двух дней сушки и механических операций (с 10-ю часами разницы между первым и последним образцами, с учётом времени оценки).
Мы сочли интересным произвести повторные замеры на тех же образцах, что использовались в ходе первого опыта, но два месяца спустя (с 35-ю часами разницы между первым и последним образцами).
На таблице №3 мы видим показатели циклов Мэзера и % абсорбции воды, полученные через два дня сушки кож и через два месяца соответственно.
Recurtiente | Ciclos Maeser (2 dias) | Ciclos Maeser (2 meses) | Factor (ciclos) | % Abs. Agua (2 dias) | % Abs. Agua (2 meses) | Factor (ciclos) |
BH-10 | 355 | 500 | 1,4 | 62 | 45 | 0,72 |
CLE | 555 | 800 | 1,44 | 49 | 30 | 0,61 |
D-57 | 20.236 | 63.000 | 3,1 | 8,6 | 3,1 | 0,36 |
RC-200 | 1.993 | 7.573 | 3,79 | 28 | 8,4 | 0,3 |
RCN-40 | 10.000 | 52.634 | 5,2 | 13 | 7,7 | 0,59 |
RST | 6.106 | 18.190 | 2,97 | 14 | 7,8 | 0,55 |
X-1 | 1.359 | 6.500 | 4,78 | 33 | 18 | 0,54 |
Castano | 8.054 | 20.202 | 2,5 | 14 | 8 | 0,57 |
AM-2 | 425 | 606 | 1,4 | 61 | 45 | 0,74 |
ARS | 1.362 | 6.000 | 4,4 | 35 | 16 | 0,45 |
CLE-10 | 2.353 | 9.000 | 3,8 | 40 | 20 | 0,5 |
CLE-20 | 1.598 | 7.000 | 4,3 | 42 | 23 | 0,54 |
REF. | 1.907 | 13.646 | 7,1 | 41 | 9,5 | 0,23 |
Таблица № 3
На основании этой таблицы мы можем сделать следующие выводы:
CROMOGENIA-UNITS, S.A. 15
1. Все показатели гидрофобности, как в циклах Мэзера, так и в % абсорбции воды, повышаются с течением времени.
2. Множительный коэффициент контрольного образца – самый высокий (7,1), коэффициент % абсорбции воды – самый низкий (0,23); то есть, наибольшее повышение гидрофобности с течением времени наблюдается у кожи без додубливания.
3. Самые низкие множительные коэффициенты (1,4 и 1,44) принадлежат RETANAL BH-10, CLE и АМ-2; у них же, соответственно, и самые высокие коэффициенты % абсорбции воды.
Остальные коэффициенты варьируют от 2,5 до 5,2 для циклов Мэзера и от 0,3 до 0,54 для % абсорбции воды.
Этим повышением степени гидрофобности кожи обязаны «старению» комплексов хромакрилатного полимера, которые покрывают волокна максимально глубоко и тем самым создают водоотталкивающую сеть, гораздо более прочную и с наибольшей поверхностью.
Додубливатели RETANAL BH-10, CLE и АМ-2 придали коже настолько высокую гидрофильность, что вышеупомянутое явление проявляется небольшой величиной.
Контрольный образец не содержит никаких додубливающих продуктов, которые могли бы вмешаться в глубинный процесс соединения данных комплексов хрома в волокнах, и поэтому увеличение гидрофобности проявляется с наибольшей интенсивностью.
Феномен увеличения гидрофобности, обнаруженный нами в результате проведения повторных её оценок через два месяца на тех же фрагментах кожи, на которых измерения проводились спустя два дня, приводит нас к мысли о том, что данное явление обусловлено двумя факторами:
а) временем;
б) механическим эффектом Мэзера и последующей сушкой образца.
Поэтому были произведены ещё раз измерения на различных образчиках каждой кожи (спустя два месяца) и подтверждены показатели, приведённые в таблице №3. Таким образом, мы можем утверждать, что это увеличение гидрофобности обусловлено исключительно фактором времени.
Дабы отбросить воздействие временнóго фактора на результаты оценок, мы проследили эволюцию значений гидрофобности во времени и получили график, представленный на рис. №5:
CROMOGENIA-UNITS, S.A. 16

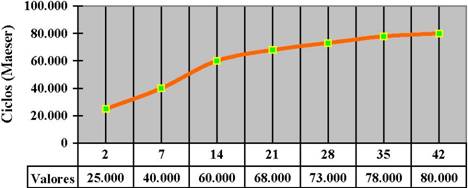

Рис. № 5. Влияние фактора времени на показатели гидрофобности.
Параллельно в сушильном шкафу при 80°С подвергались старению различные образчики кожи; каждый час, после предварительного увлажнения, в течение 12 часов производились измерения их гидрофобности (циклы Мэзера) при 22°С и 62% относительной влажности.
Через 48 часов нахождения кож в сушильном шкафу были получены показатели их гидрофобности; они совпали с показателями образцов, не обрабатывавшихся в сушильном шкафу, но пролежавшими 48 дней после механических операций.
3.6 Влияние дубления на степень гидрофобности
Хорошо известно, что все продукты, применяемые на отмочно-зольных процессах, оказывают большое влияние на показатели гидрофобности. Однако, несмотря на возможность подбора ПАВ и, в целом, всех менее гидрофильных продуктов, использование их необходимо. В силу этого приходится считаться с их влиянием на гидрофобность.
Мы проанализировали влияние дубления как такового, сравнив процесс контрольного образца, где мы использовали СХД 33°Sch и базификант (PLENATOL HBE), с таким же дублением, но применяя два вида различных жиров, один из которых – сульфохлорированный (FOSFOL SC-87), а другой – фосфорный эфир (UNIX P-45). Они были использованы в количествах, составляющих 3% от веса голья, и добавлены в барабан за 30 минут до загрузки хрома.
CROMOGENIA-UNITS, S.A. 17
После дубления кожи строгаются на 1,8 мм и применяется стандартный процесс гидрофобизации, отдельно.
Grasa | Ciclos Maeser | Absorcion agua 15.000 ciclos | Tiempo Bally | Absorcion agua 2 horas |
Referencia (sin grasa) | 11.000 | 9% | 6 horas | 8,5% |
UNIX P-45 | 2.500 | 25% | 3 horas | 21,5% |
FOSFOL SC-87 | 500 | 42% | 1 h 25 min | 40% |
Таблица № 4
В таблице №4 мы видим, что сульфохлорированный парафин (FOSFOL SC-87) сильно снижает гидрофобность, что показывают результаты обоих методов исследования.
Фосфорный эфир UNIX P-45 также вызывает сильное снижение гидрофобности, хотя и в несколько меньшей степени, чем FOSFOL SC-87 (измерения производились спустя 2 дня).
4. РЕЗУЛЬТАТЫ И ВЫВОДЫ
4.1 Использование REPELAN PSH-171, REPALAN SL-60 и REPELAN FC-30 позволяет получить различные степени гидрофобности при сохранении той же самой структуры процесса.
4.2 Для получения глубокой гидрофобности необходима полная анионизация, получаемая с помощью применения RETANAL A-4.
4.3 Применяемый додубливатель оказывает огромное влияние на конечные результаты гидрофобизации, поэтому необходимо использовать рекомендованные додубливатели.
4.4 Гидрофобные свойства кожи значительно усиливаются с течением времени.
4.5 Во избежание влияния времени на оценку, рекомендуется кондиционирование образцов кожи в течение 48 часов в сушильном шкафу при 80°С.
4.6 Использование различных видов вспомогательных жирующих препаратов в дубильной ванне значительно снижает показатели гидрофобности.
