Название работы:
«Построение схем соединения резисторов в 3Д формате»
Выполнил: ,
студент 3-го курса
по профессии «Наладчик
контрольно-измерительных
приборов и автоматики»
Построение схем соединения резисторов в 3Д формате
Моя будущая профессия «Наладчик контрольно-измерительных приборов и автоматики» входит в число остродефицитных рабочих профессий. Одна из компетентностей моей профессии – умение составлять и читать электрические схемы. Эти знания я получаю на уроке электротехники, где мы изучаем порядок составления таких схем.

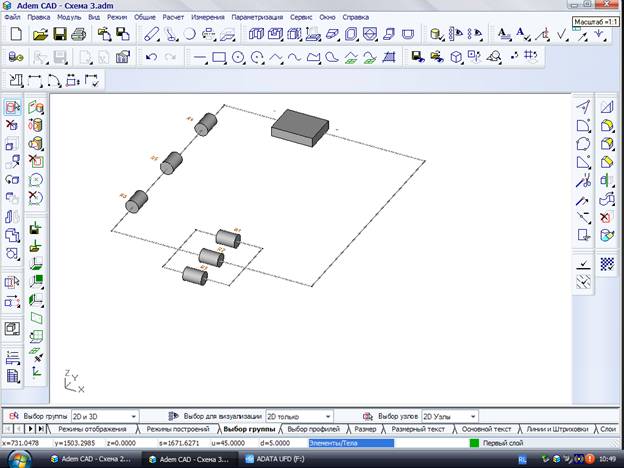

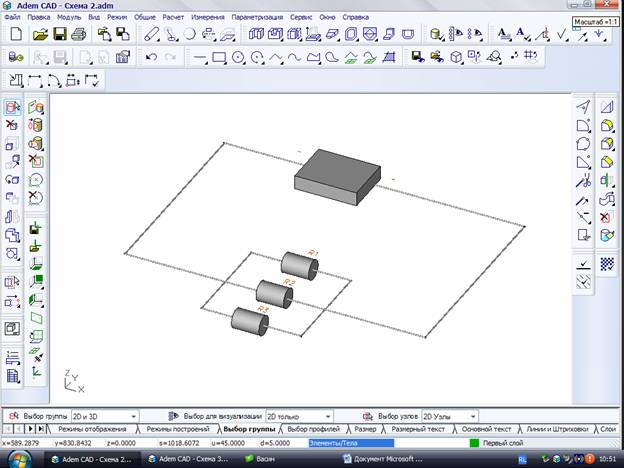

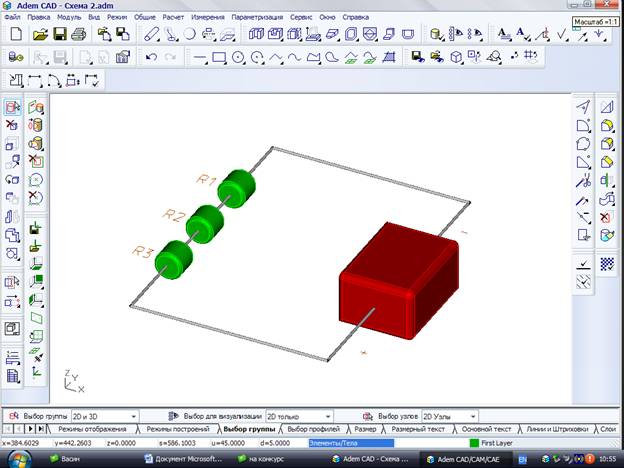

Разработанная мною электрическая схема выполнена на базе системы ADEM CAD.
Цель: научиться составлять электрические схемы с в 3Д формате.
Задача: разработать различные схемы соединения резисторов в 3Д формате.

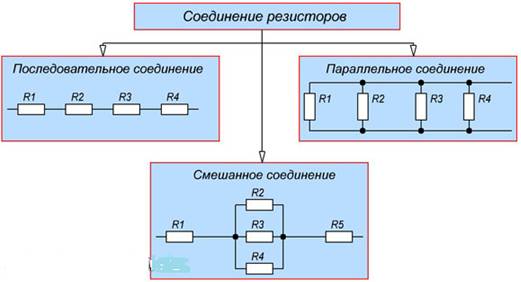

Соединение резисторов в различные конфигурации очень часто применяются в электротехнике и электронике.
Последовательное соединение резисторов это такое соединение, в котором конец одного резистора соединен с началом второго резистора, конец второго резистора с началом третьего и так далее.
Параллельное соединение резисторов это соединение, в котором начала всех резисторов соединены в одну общую точку, а концы в другую общую точку.
Смешанное соединение резисторов является комбинацией последовательного и параллельного соединения. Иногда подобную комбинацию называют последовательно-параллельным соединением.
