Указания по монтажу и эксплуатации
Монтаж, техническое обслуживание и эксплуатация радиаторов должны выполняться согласно
АВОК СТАНДАРТ-6-2005, СНиП 3.05.01-85, «Правилам технической эксплуатации электрических
станций и сетей РФ», «Рекомендациям по применению радиаторов «PRADO» НТФ 000 «Витатерм».

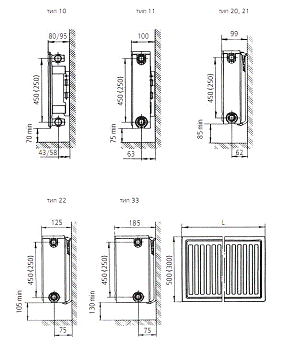

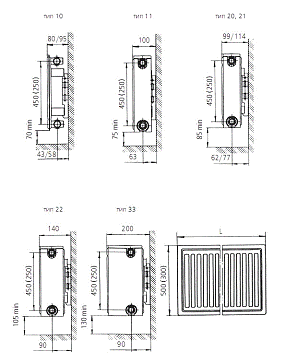

При монтаже радиаторов необходимо соблюдать расстояния от пола до низа приборов указанные
на рисунках 1, 2 и от верха приборов до подоконника не менее 80% от глубины прибора в установке.
Не рекомендуется увеличение расстояния от пола до низа приборов более 120% от глубины
прибора в установке.
Монтаж радиаторов производится только на подготовленные (оштукатуренные и окрашенные)
поверхности стен и только на фирменные кронштейны. Конструкция кронштейнов обеспечивает
необходимый зазор между тыльной стороной радиатора и стеной. Кронштейны радиаторов «PRA-
DO Classic» и «PRADO Universal» типов 10 и 11 имеют форму неравнобокого уголка, на каждой из
полок которого имеются вырезы под скобы, приваренные к тыльной стороне радиаторов. Таким
образом, при монтаже этих радиаторов имеется возможность увеличения зазора между тыльной
стороной радиатора и стеной, как это указано на рис. 1 и 2.
|
|
Монтаж радиаторов производить в следующем порядке:
- освободить от упаковки кронштейны;
- разметить места установки кронштейнов;
- закрепить кронштейны на стене дюбелями или заделкой крепёжных деталей цементным
раствором (не допускается пристрелка кронштейнов к стене);
- установить радиаторы на кронштейны;
- соединить радиаторы с теплопроводами системы отопления;
- удалить упаковочную плёнку с радиаторов (после окончания отделочных работ в помещении);
- установить термостатический элемент.
При использовании в качестве теплоносителя горячей воды её параметры должны удовлетворять
требованиям, приведенным в «Правилах технической эксплуатации электрических станций и сетей
Российской Федерации».
Содержание кислорода в воде систем отопления не должно превышать 0,02 мг/кг воды, а
значения рН должны быть в пределах 8 ... 9,5 (оптимально - в пределах 8,3 Содержание
в воде железа (до 0,5 мг/л) и других примесей - согласно «Правилам технической эксплуатации
электрических станций и сетей Российской Федерации», общая жёсткость - до 7 мг-экв/л.
Для уменьшения опасности подшламовой коррозии целесообразна установка дополнительных
грязевиков, а при применении радиаторов «PRADO Universal» ещё и фильтров, в том числе
постояковых. В общем случае количество взвешенных веществ не должно превышать 7 мг/л.
Избыточное давление теплоносителя, равное сумме максимально возможного напора насоса
или давления в горячей или обратной магистралях тепловой сети (при элеваторных вводах) и
гидростатического давления, не должно превышать у радиаторов всех модификаций 0,9 МПа.
При опрессовке системы отопления превышать максимальное рабочее давление следует не
более чем на 25%.
Давление при опрессовке не должно превышать допустимого для самого слабого элемента
системы отопления. При опрессовке следует избегать резкого повышения давления.
Во избежание образования воздушных пробок заполнение водой системы отопления с
радиаторами «PRADO Universal» следует производить снизу через обратную магистраль при
открытых термостатах.
Не рекомендуется опорожнять систему отопления с радиаторами «PRADO» более, чем на 15
дней в году. Особенно опасен режим частого кратковременного опорожнения системы отопления
при ремонте и замене приборов.
При использовании медных трубопроводов их соединение со стальными радиаторами
допускается только через латунные или бронзовые переходники.
