Инструкция по замене в аппарате АУОТ микросхем контроллеров,
при смене версии программного обеспечения.
от 12.01.05.
1. Комплектация:
1.1. Микросхема для замены ПО в плате БКУ – маркировка «BKU T-06.2».
1.2. Микросхема для замены ПО в плате ШИМ-контроллера первого силового блока (левого)– маркировка «К20 T-06.2».
1.3. Микросхема для замены ПО в плате ШИМ-контроллера второго силового блока (правого)– маркировка «К30 T-6.2».
1.4. Микросхема для замены ПО в плате клавиатуры - маркировка «KEY T-06.2».
Примечания:
1) Маркировка на микросхемах выполнена на клейкой бумаге.
2) На момент написания данной инструкции использовалась версия Т-06.2, возможно при пользовании данной инструкции номер версии программного обеспечения в сторону увеличения порядкового номера.
2. Технология замены.
2.1. Отключить питание аппарата, для этого:
- остановить аппарат, нажав кнопку «Стоп».
- последовательно выключить автоматические выключатели QF4, QF5, QF1, QF2.
- снять питание 3х380В, выключив автоматические выключатели QF18 и QF19.
2.2. Отключить аккумулятор, выключив автоматический выключатель QF20.
2.3. После этой операции можно заменять микросхемы в ШИМ-контроллерах.
2.3.1 Замена микросхем в ШИМ контроллерах.
2.3.1.1 Отсоединить ШИМ – контроллеры силовых блока от платы силового блока, для этого выкрутить винты разъема Х12 (см Рис 1), соединяющего плату ШИМ контроллера с платой силового блока и вынуть из разъема плату ШИМ-контроллеров
2.3.1.2 Отсоединить ленточный кабель с разъемами от обоих ШИМ-контроллеров.
2.3.1.3 Вынуть из панельки контроллера микросхемы Pic-контроллеров (единственная панелька на плате ШИМ – контроллера).
Примечание - вынимать микросхему из панельки следует малой отверткой, осторожно понемногу (примерно по 1 мм) поддевая микросхему поочередно с обеих торцов, стремясь не сгибать ножки микросхемы.
2.3.1.4 Вставить в панельки новые микросхемы соблюдая маркировку и условия:
-микросхему с маркировкой «К20 Т-06.2» вставить в ШИМ-контроллер первого (левого) силового блока:
-микросхему с маркировкой «К30 Т-06.2» вставить в ШИМ-контроллер второго (правого) силового блока:
-при включении микросхем соблюдать соответствие ключей микросхемы и панельки (после установки на место ШИМ контроллера, ключ должен быть слева от наблюдателя).
2.4 Подключить к ШИМ -контроллерам ленточный кабель с разъемами.
2.5 Установить по своим местам ШИМ - контроллеры.
2.6 Закрепить все элементы штатными винтами.
2.7 Замена микросхем в плате БКУ и в плате клавиатуры.
2.7.1. Замена микросхем в указанных платах, производится без снятия плат.
2.7.2 Вынуть микросхемы из панелек.
2.7.3. Установить в панельки новые микросхемы, при замене микросхем соблюдать соответствие ключей микросхемы и панельки (после установки ключ микросхем должен быть направлен вверх).
2.8 ВНИМАНИЕ! если по условиям эксплуатации невозможно полное отключение аппарата, после выполнения п. 2.1 необходимо, не отключая аккумулятор автоматичексим выключателем QF20, заменить микросхемы в ШИМ-контроллере, при этом надо учитывать, что на блоке конденсаторов, расположенном между длосселем L3 и платой датчиков, присуствует постоянное напряжение 220В аккумулятора (см Рис 1).
Замена микросхем на платах БКУ и клавиатуры, при не полном снятии напряжения производится следующим образом:
2.8.1 После замены микросхем в ШИМ-контроллерах, отключить от платы БКУ левый нижний разъем (Х2), подающий питание на БКУ от блока питания БП3 (см. Рис 1 и Рис 3).
2.8.2 Отключить от платы датчиков верхний, ближний к наблюдателю разъем (Х2), подающий питание на плату датчиков от блока питания БП3 (см. рис 3).
2.8.3 При производстве данных отключений принять меры препятствующие образованию замыканий отключенных разъемов на токоведущие части аппарата.
После этой операции можно заменять микросхемы на платах ВКУ и клавиатуры согласно пунктов 3.7.1 … 3.7.3.
3.8.4 Вернуть на место разъемы, отключенные от плат БКУ и платы датчиков (или включить QF20, если замена происходила при полном снятии напряжения).
3 Включение и проверка.
3.1 Включить автоматический выключатель аккумулятора QF20 (если замена происходила при полном снятии напряжения)
3.2 ВЫЖДАТЬ 3…4 СЕКУНДЫ, ДО ВКЛЮЧЕНИЯ ИНДИКАТОРОВ;
3.3 Включить автоматические выключатели QF19, QF19;
3.4 ВЫЖДАТЬ 3…4 СЕКУНДЫ;
3.5 Последовательно включить автоматические выключатели QF1, QF2, QF4, QF5;
3.6 Включить первый силовой блок, нажав кнопку «Пуск» (или последовательно нажать «1» и «Пуск»).
3.7 Выставить нужное напряжение, согласно РЭ.
Убедиться в том, что аппарат поддерживает заданное напряжение и обеспечивает ток нагрузки.
3.8 Проверить переключение резерва.
3.8.1 Выключить питание первого силового блока, выключив QF18, при этом должен включиться второй силовой блок, о чем свидетельствует включение зеленого светодиода на ШИМ-контроллере второго силового блока.
3.8.2 Включить питание первого силового блока, включив QF18, при этом по истечении 20 секунд, должен выключиться второй силовой блок и включиться первый силовой блок, о чем свидетельствует включение зеленого светодиода на ШИМ-контроллере первого силового блока.
3.8.3 Выключить аппарат нажав кнопку «Стоп».
3.8.4 Включить второй силовой блок нажав «2» и «Пуск».
3.8.5 Выключить питание второго силового блока, выключив QF19, при этом должен включиться первый силовой блок, о чем свидетельствует включение зеленого светодиода на ШИМ-контроллере первого силового блока.
3.8.6 Включить питание второго силового блока, включив QF19, при этом, по истечении 20 секунд, должен выключиться первый силовой блок и включиться второй силовой блок, о чем свидетельствует включение зеленого светодиода на ШИМ-контроллере второго силового блока.
4 Ввести в работу первый или второй силовой блок.
Рис 1 Расположение составных частей в аппарате АУОТ.
Рис 2. Расположение составных частей на двери аппарата АУОТ
Рис 3. Жирной линией выделены разъемы на плате БКУ и на плате датчиков, из которых необходимо вынуть кабельные части разъемов (жгуты) перед заменой микросхем. Данная операция производится если по условиям эксплуатации невозможно полное отключение аппарата см. п. 2.4.

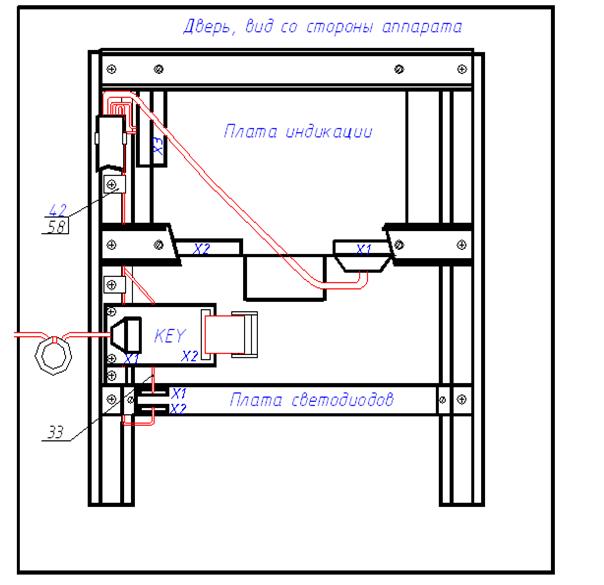

Рис 2. Дверь, вид внутренней стороны (со стороны аппарата) па плате клавиатуры показана микросхема с «зашитым» программным обеспечением.
