ТЕХНОЛОГИЧЕСКАЯ УСТАНОВКА ИСПЫТАТЕЛЯ ИЗОЛЯЦИИ “ИДИЗ-1”
Прибор ИДИЗ-1 был разработан по заданию предприятия нефтедобывающей отрасли специально для контроля изоляции погружного оборудования. При разработке прибора использовались самые современные отечественные и зарубежные материалы и технологии. Целью разработки было получение универсального диагностического средства, позволяющего наблюдать и анализировать процессы протекания электрического тока в изоляции. Для этого была реализована технология наблюдения “Запись-анализ”.

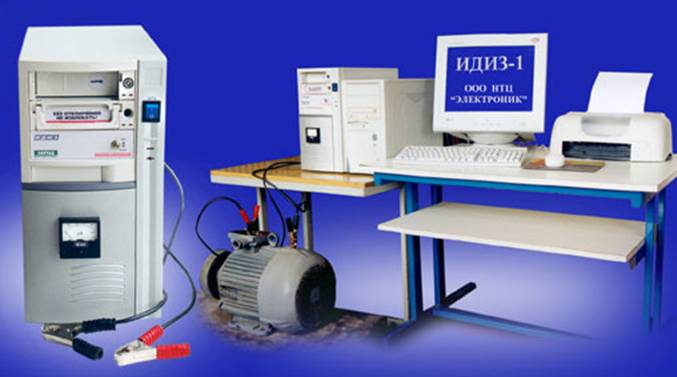

Прибор ИДИЗ-1 выполнен как система, состоящая из IBM совместимого ПК, высоковольтного управляемого генератора и программного обеспечения. В настоящее время предлагается две модификации прибора. Первая для диагностики состояния изоляции погружных электродвигателей, вторая – для диагностики изоляции погружного кабеля. Модификации отличаются настройкой высоковольтного управляемого генератора и программным обеспечением.
В модификации для диагностики изоляции погружных электродвигателей максимальное напряжение высоковольтного управляемого генератора ограничивается уровнем в В, по желанию заказчика. Программное обеспечение Lab1 позволяет:
· задавать необходимое напряжение и время испытания;
· отображать графики напряжения и тока утечки в изоляции в реальном масштабе времени;
· сохранять полную информацию о проведенном испытании на жестком диске ПК;
· анализировать результаты испытания и по критериям тока утечки и коэффициента поляризации выдавать оценку состояния изоляции;
· распечатывать результаты испытания в виде паспорта и т. п., формы отчетных документов согласовываются с заказчиком и при необходимости могут быть изменены.
В модификации для диагностики изоляции погружного кабеля максимальное напряжение высоковольтного управляемого генератора ограничивается уровнем в 18000 В.
Программное обеспечение Lab2 позволяет:
- задавать необходимое напряжение и время испытания, при этом напряжение испытания может задаваться пошагово, что позволяет наглядно отображать неисправности кабеля типа “заплывающий пробой”;
· отображать графики напряжения и тока утечки в изоляции в реальном масштабе времени;
· сохранять полную информацию о проведенном испытании на жестком диске ПК;
· анализировать результаты испытания и по критериям тока утечки и коэффициента поляризации выдавать оценку состояния изоляции;
· распечатывать результаты испытания в виде паспорта и т. п., формы отчетных документов согласовываются с заказчиком и при необходимости могут быть изменены.
Основные технические характеристики:
Диапазон значений испытательного напряжения, кВ | 0,5 ¸ 10; 0,5 ¸ 18 |
Диапазон измерений токов утечки, мкА | 0,25 - 50 |
Время цикла измерения | Устанавливается программно 1 ¸ 20 |
Питание | Однофазная сеть ~ 220В 50Гц |
Потребляемая мощность, Вт | Не более 100 |
Конструктив | Корпус для РС типа АТХ |
Масса, кг | не более 7 |

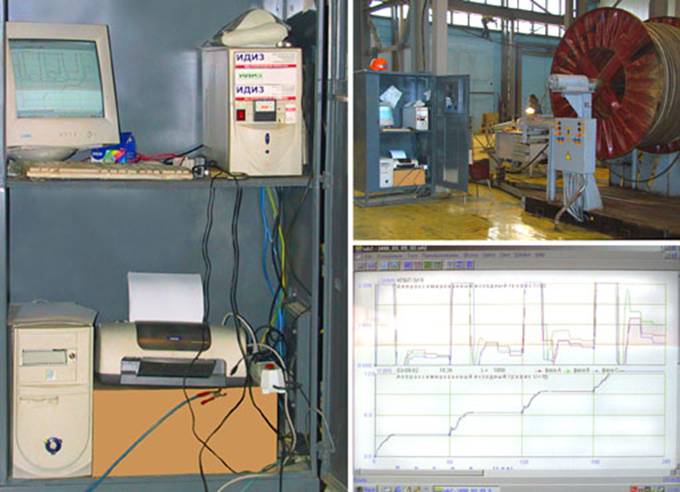

Один из вариантов использования прибора “ИДИЗ-1”.
Прибор установлен для выходного контроля подготовленного к отправке кабеля. С помощью прибора осуществляется 100 % испытание всех кабелей. Результаты испытания оформляются в виде протокола.
Испытания кабеля.

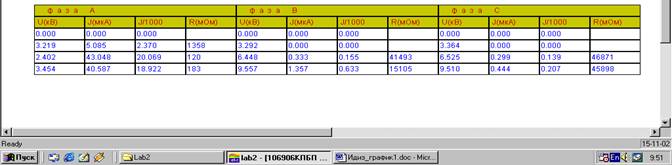

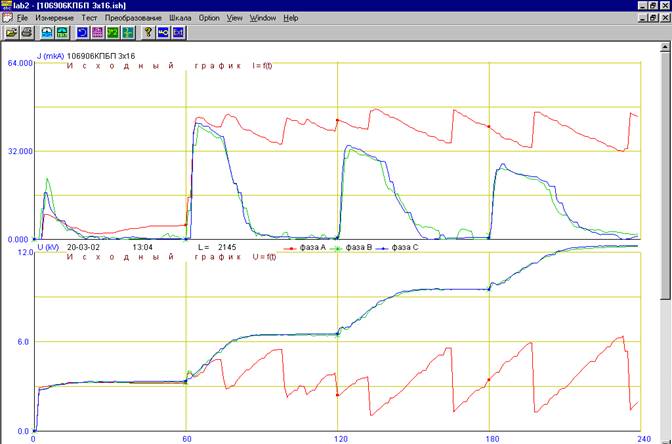

Рис. 1 График измерения параметров кабеля.
(Пробой фазы-А – красная кривая)

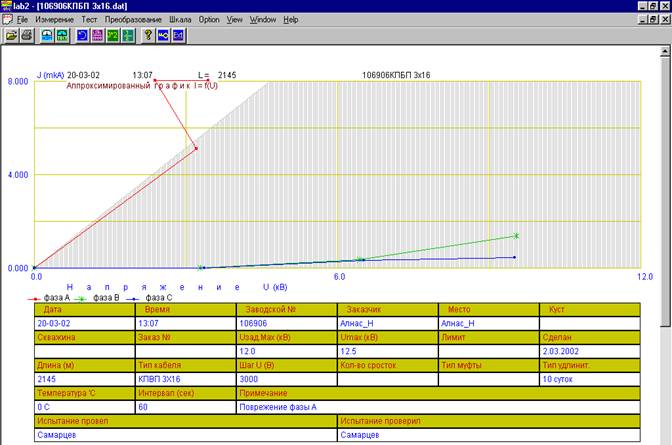

Рис.2 График аппроксимации измерений (обработки данных)
и вывод результатов контроля двигателя.
(повреждение фазы-А)
Испытания двигателя.

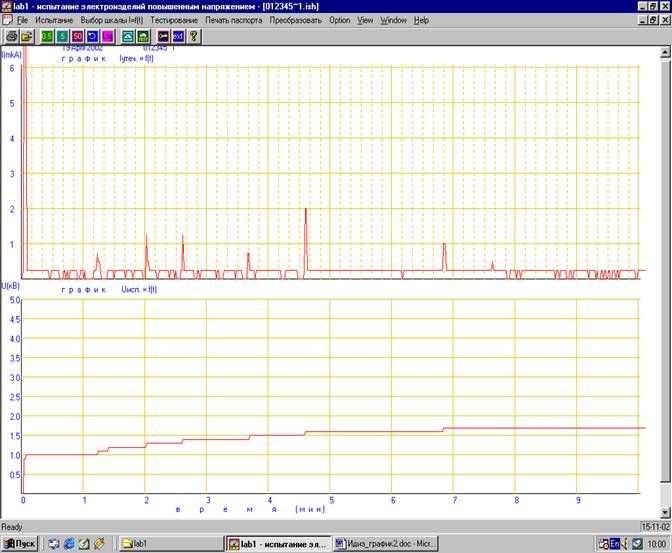

Рис.1 График получаемый в ходе измерений параметров двигателя.

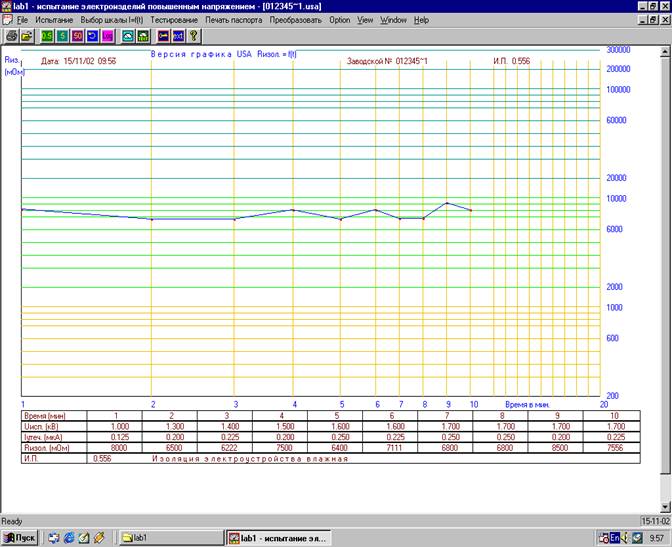

Рис.2 График обработки данных измерения. Зависимость сопротивления изоляции электродвигателя и вывод результатов проверки (изоляция электроустройства влажная).
Поставку приборов, пусконаладочные работы и обучение персонала выполняют специалисты нашего предприятия. Заключив с нами договор на сервисное обслуживание, Вы будете получать самые последние версии программного обеспечения, что позволит Вам использовать самые точные критерии для оценки качества состояния изоляции Вашего оборудования.
Предприятие постоянно модернизирует имеющиеся образцы оборудования и проектирует новые.
Предприятие выполняет работы по разработке и изготовлению новых видов приборов и оборудования под заказ в кратчайшие сроки.
