Настройка маршрутизатора VoIP D-link DVG-5402SP
Быстрая настройка
Для доступа к утилите настроек на основе web-интерфейса, откройте браузер и введите IP-адрес DVG-5402SP (http://192.168.8.254)

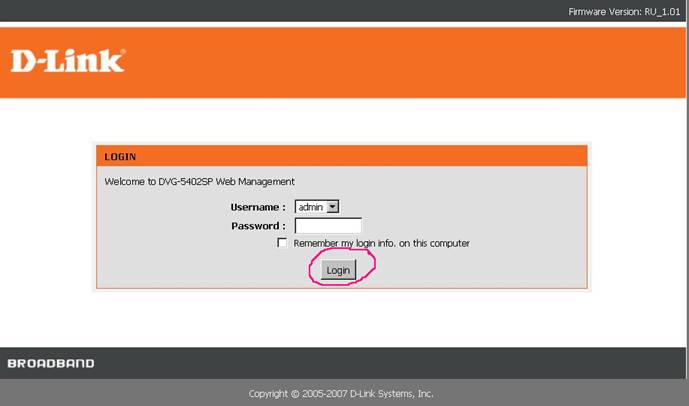

Нажмите Enter àLogin, чтобы войти в утилиту.

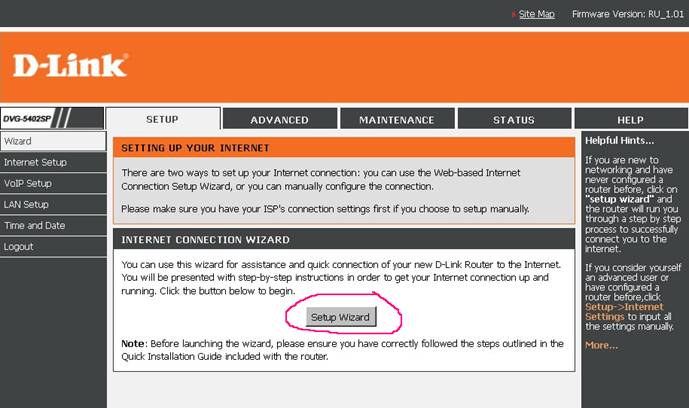

Нажмите Setup Wizard.

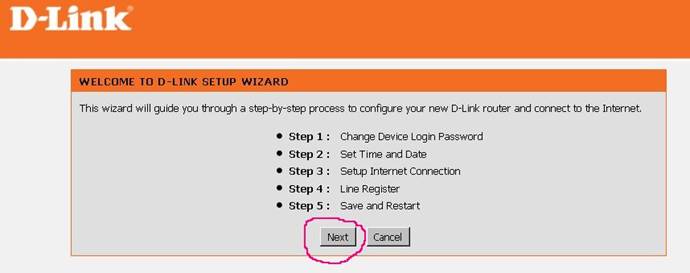

Попадаем в меню быстрых настроек. Нажимаем Next.

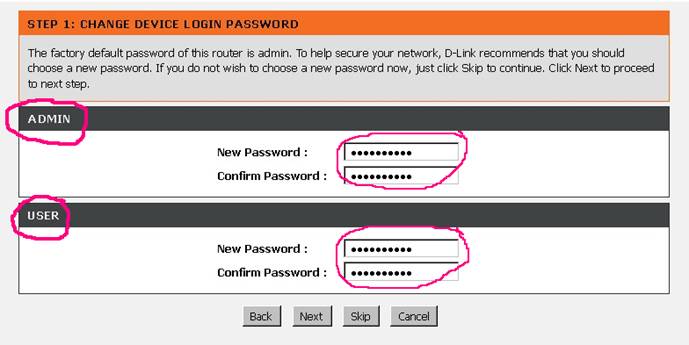

Параметры безопасности (password). Имя пользователя ADMIN и USER заданы по умолчанию, без пароля. В целях безопасности настоятельно рекомендуется создать новый пароль. Запомните пароль, который вы ввели. При следующем доступе, после перезагрузки устройства, надо будет вводить именно этот пароль. Нажимаем Next.
Настройка сервера NTP. В Automatically synchronize with Internet time servers галочку убираем. Используем сервер NTP по умолчанию. Нажимаем Next.

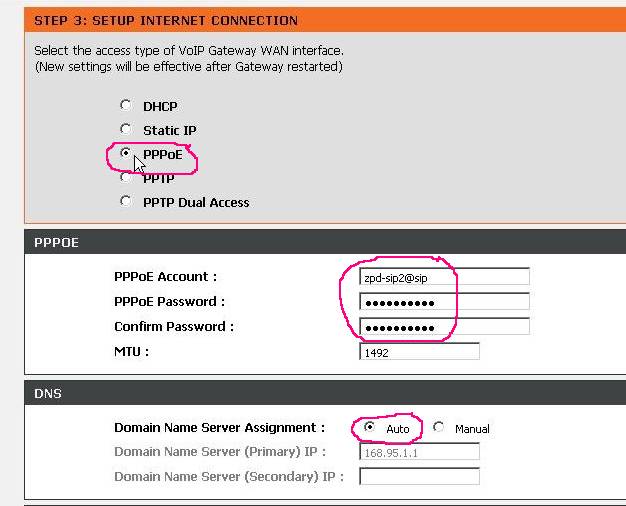

Настройка интернет-соединения (PPPoE). Выбираем тип подключения PPPoE. Вводим значения PPPoE подключения, реквизиты выдаются при заключении договора. Параметр Domain Name Server Assignment ставим Auto (IP-адрес DNS назначается провайдером). Нажимаем Next.
PPPoE Account : | имя |
PPPoE Password : | пароль |
Confirm Password : | подтверждения пароля |

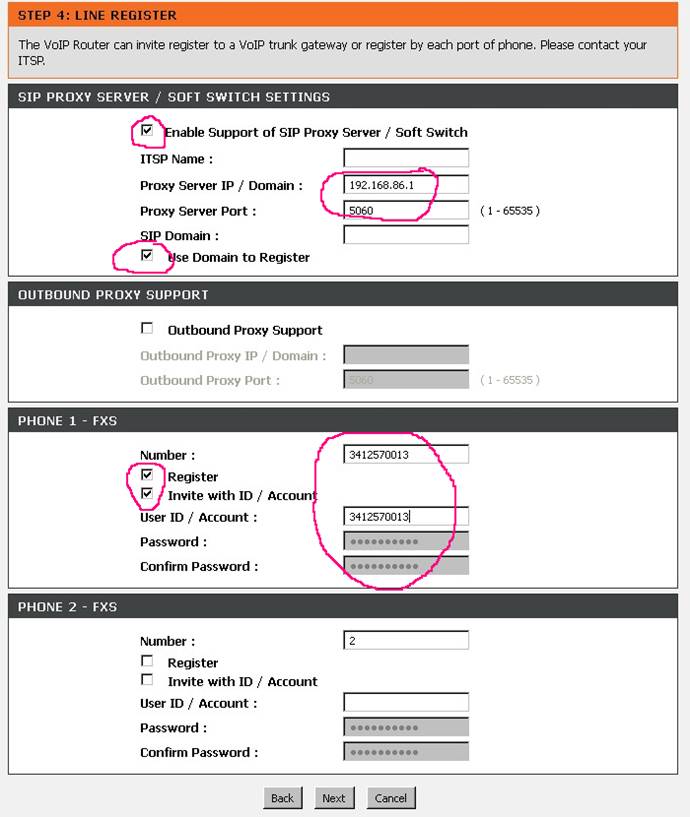

Настройки SIP (Account). Зарегистрируйтесь на SIP Proxy сервере, поставив галочку в Enable Support of SIP Proxy Server / Soft Switch. Маршрутизатор DVG-5402SP имеет два порта для подключения телефонных аппаратов. В зависимости от количества используемых телефонных аппаратов заполняем поля Phone 1 – FXS и Phone 2 – FXS (для второго аппарата), ставим галочки Register и Invite with ID / Account. Реквизиты для регистрации на SIP Proxy сервере выдаются при заключении договора. После ввода параметров SIP Proxy Server ставим галочку Use Domain to Register.
Phone 1 – FXS и Phone 2 – FXS | |
Number : | Телефонный номер |
User ID / Account : | Совпадает с параметром Number: |
Password : | пароль |
Confirm Password : | Подтверждение пароля |
SIP Proxy Server | |
Proxy Server IP / Domain : | 192.168.86.1 |
Proxy Server Port : | 5060 |
TTL (Registration interval) : | 3600 |
Нажимаем Next.

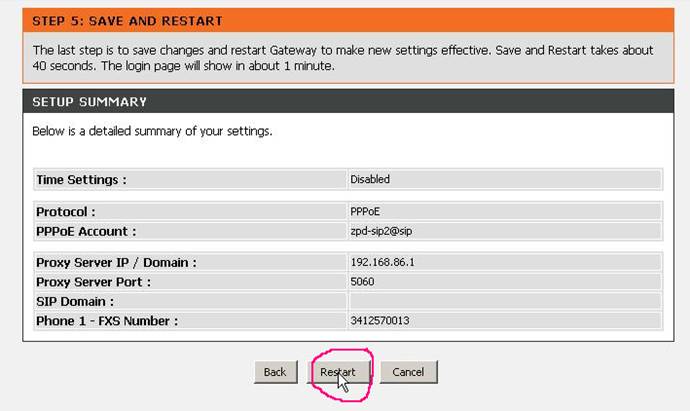

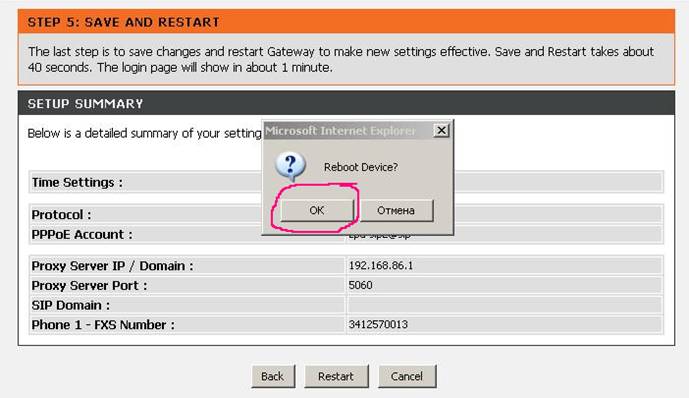

Завершение быстрой настройки. Проверьте итоговые настройки. Для вступления новых настроек в силу, необходимо нажать кнопку Restart для перезагрузки DVG-5402SP.

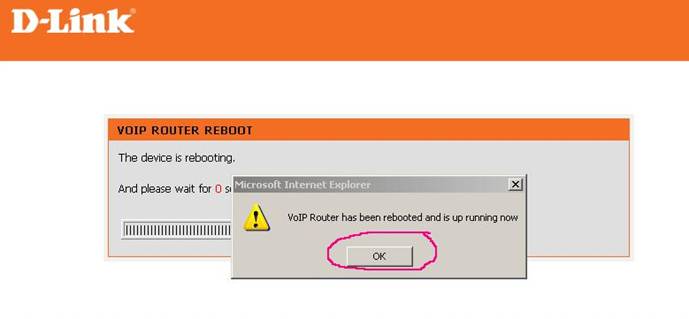

В следующих окошках нажимаем «OK».

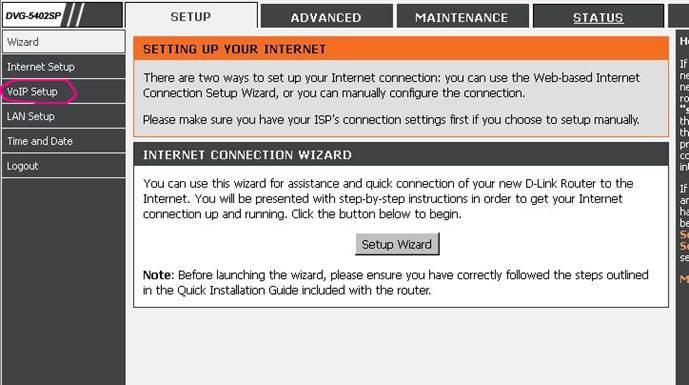

Registration interval. После перезагрузки устройства заходим на вкладку VoIP Setup.

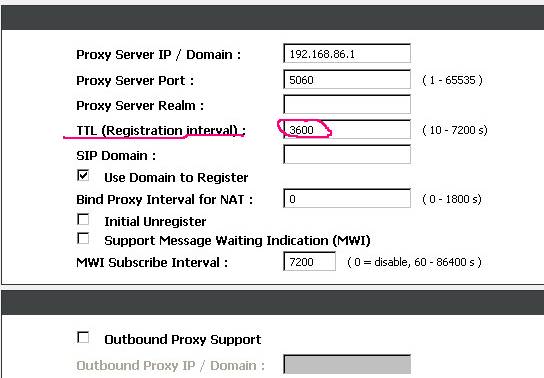

В TTL (Registration interval) : устанавливаем параметр 3600.
Настройка VoIP

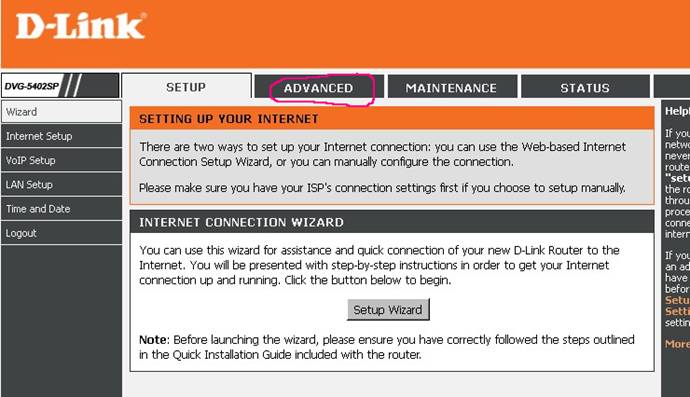

После перезагрузки оборудования вводим новый пароль, заходим на вкладку ADVANCED, для настройки VoIP соединения.

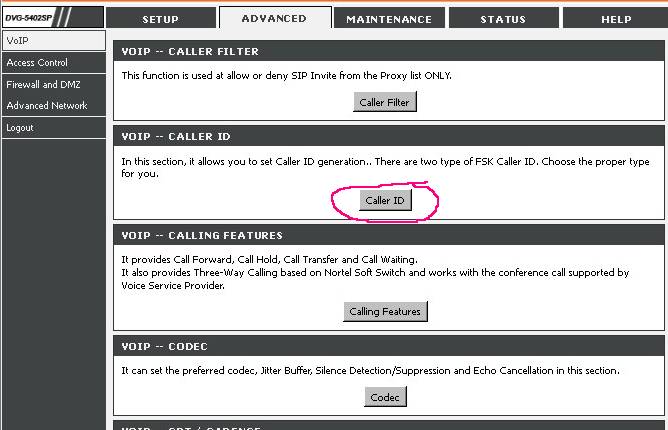

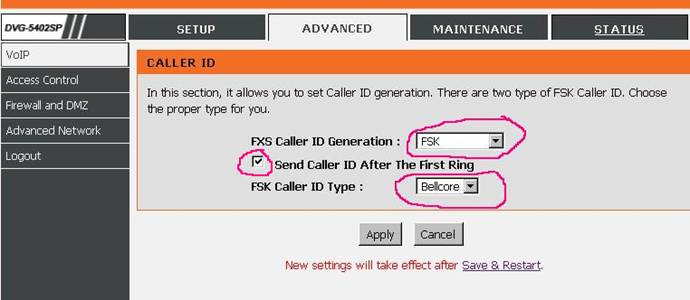

Caller ID. Нажимаем Caller ID.
Выставляем параметры FXS Caller ID Generation : FSK, ставим галочку в Send Caller ID After The First Ring, FSK Caller ID Type : Bellcore. Нажимаем Apply.

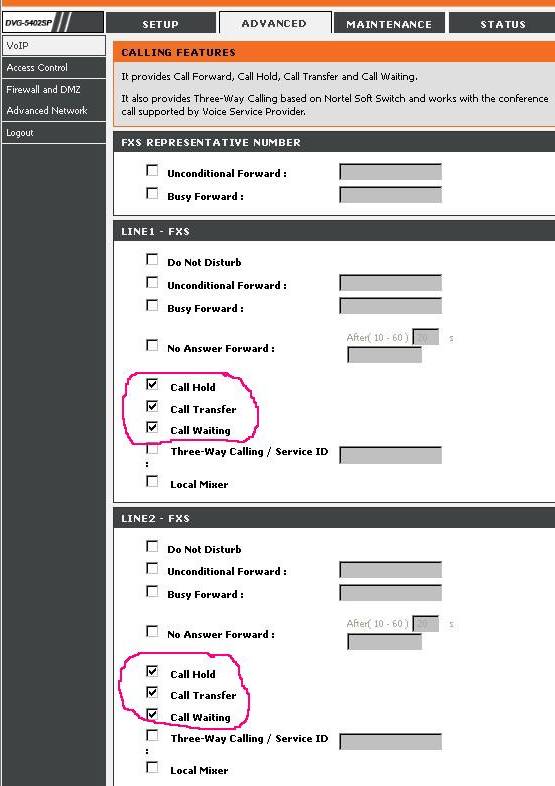

Calling Features (ДВО). Нажимаем Calling Features. Выставляем галочки как на скриншоте.

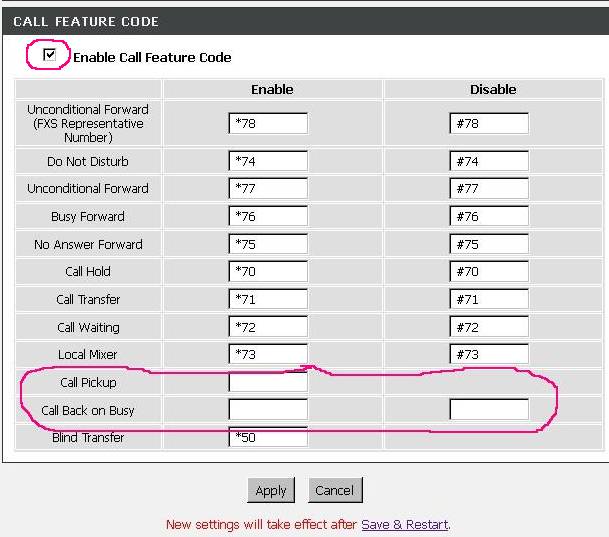

Устанавливаем галочку напротив Enable Feature Code и стираем значения в строках Call Pickup и Call Back on Busy, как показано на скриншоте.

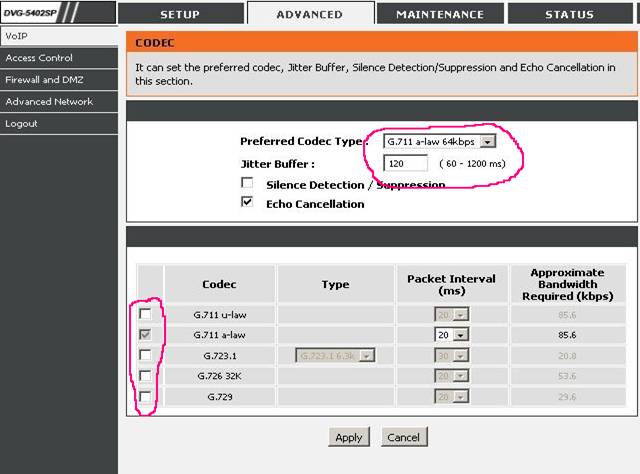

Codec.

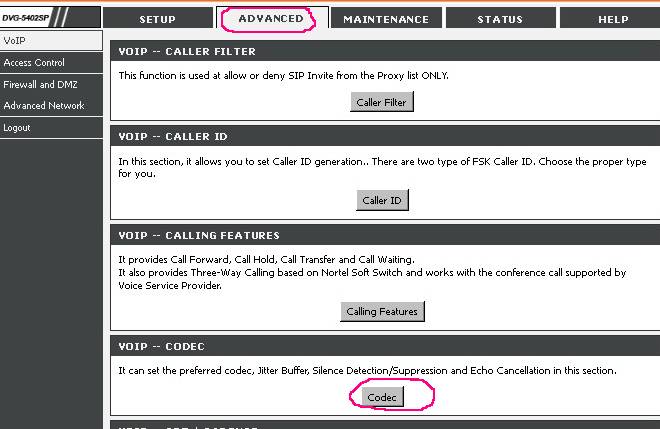

Нажимаем Advanced, Codec.
Выставляем параметры Preferred Codec Type : G.711 a-law 64 kbps. Нажимаем Apply.

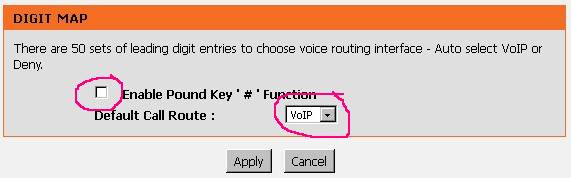

Digit Map.

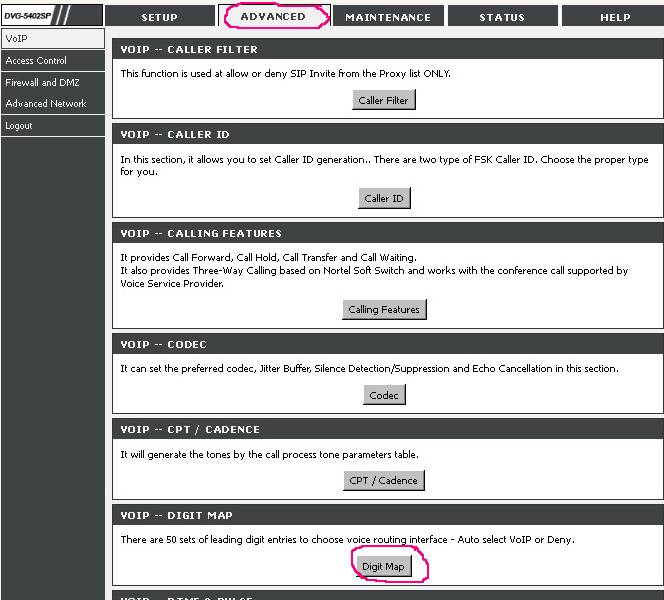

Нажимаем Advanced, Digit Map.
Параметр ставим Default Call Route : VoIP. В Enable Pound Key ' # ' Function галочку убираем. Нажимаем Apply.

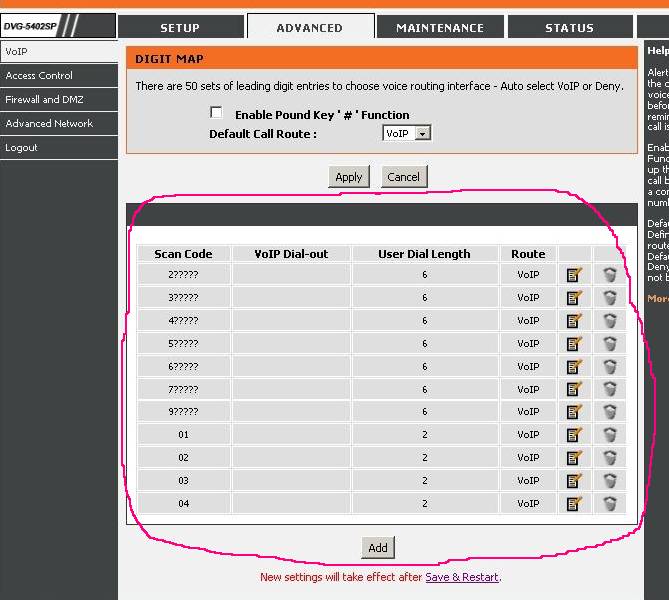

Настройка Scan Code (опционально).
Приведен пример для шестизначной нумерации:
Закрытие международных, междугородных и зоновых вызовов
Если возникла необходимость закрыть звонки на 8 (отключить межгород), необходимо в DigitMap добавить строку:
Таким же способом можно закрыть/открыть любой код. Обратите внимание на ограничение таблицы digit map 50 строками.

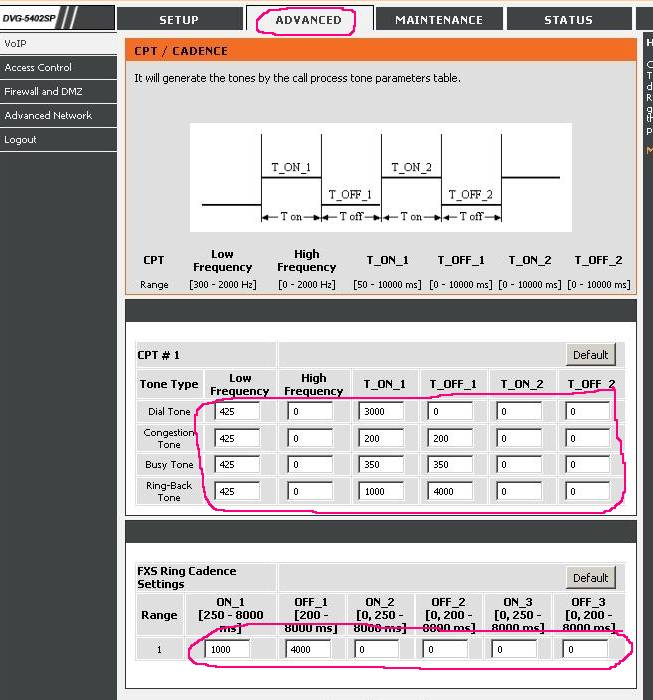

Настройка тональных сигналов (опционально).
Нажимаем Advanced, CPT/Cadence для настройки тональных сигналов (опционально).
DTMF & PULSE.

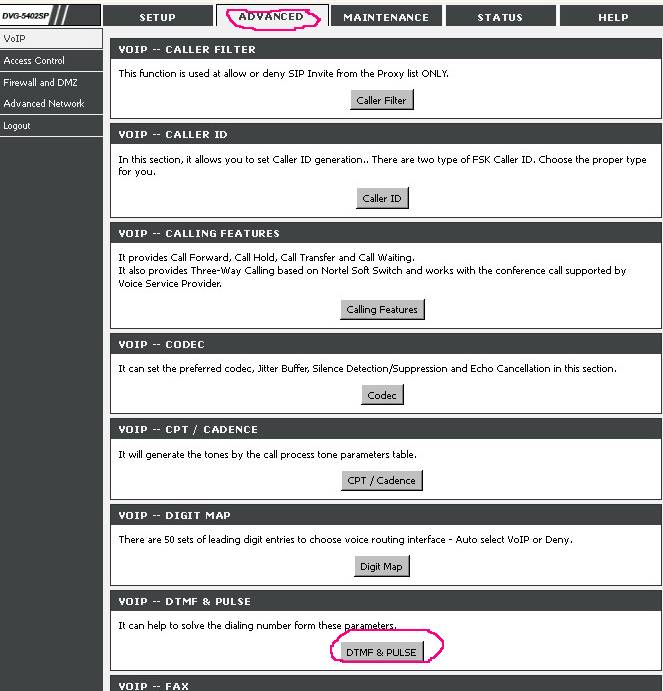

Нажимаем Advanced, DTMF & PULSE.
Настраиваем как на скриншоте:
FAX.

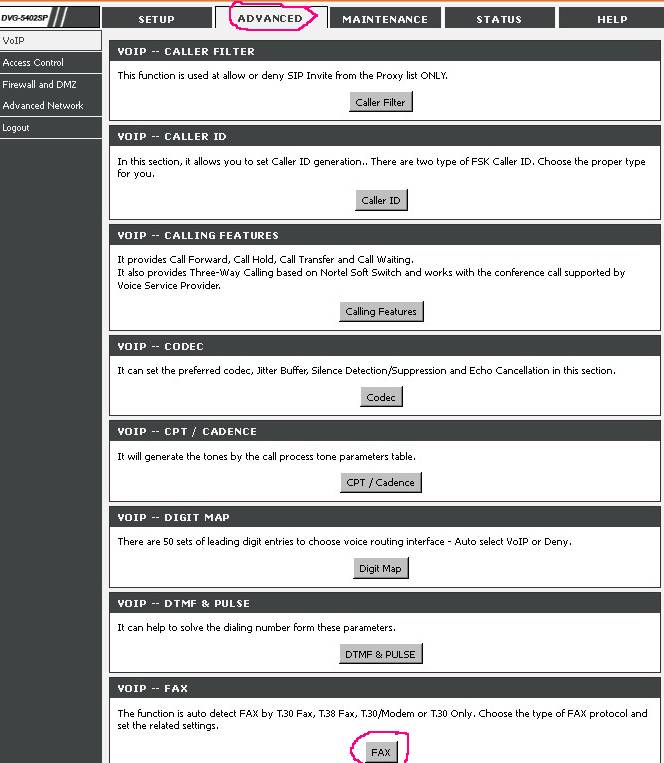

Нажимаем Advanced, FAX.

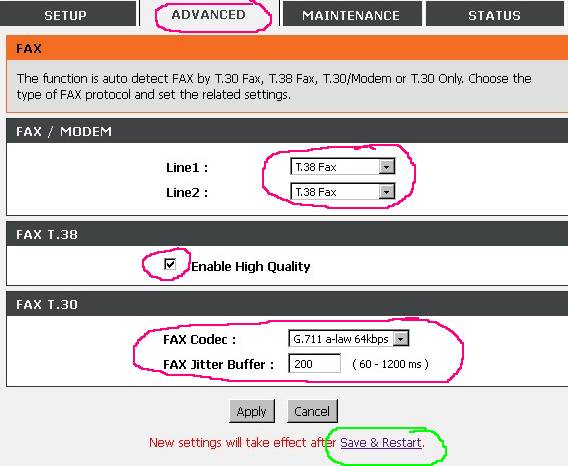

Для отправки и приема факсимильных сообщений нужно установить параметр Line 1 и Line 2: T 38 Fax.
Нажимаем Apply. Нажимаем Save & Restart.

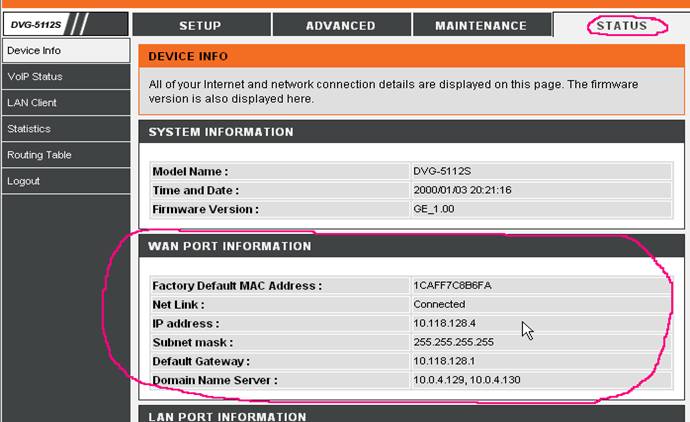

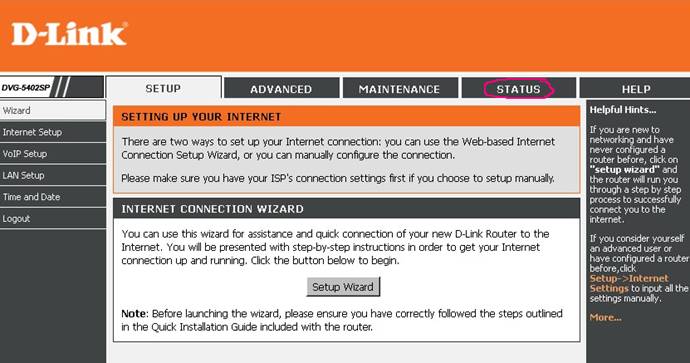

После перезагрузки заходим на вкладку STATUS.

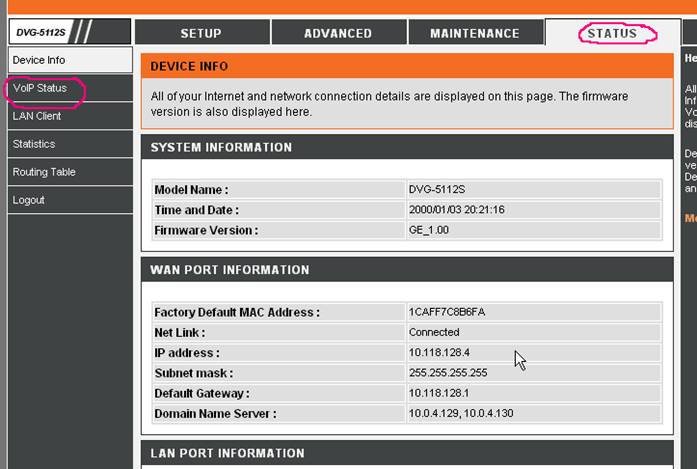

Смотрим параметры WAN Port Information. Должна быть табличка следующего вида:
Заходим на вкладку VoIP Status.
Смотрим параметры Port Status.
Настройка телефонного VoIP-адаптера D-link DVG-54021SP завершена.
