Настройка оптического терминала Eltex NTE-RG-1402 для работы SIP телефона.

Как зайти в меню настроек оптического терминала

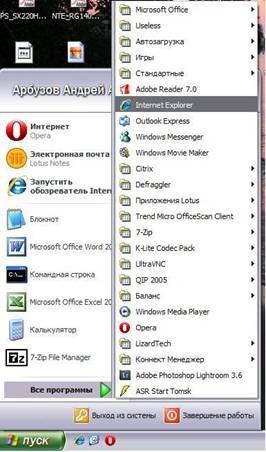

Подключаем ПК к оптическому терминалу в LAN порт «Р0» или «Р1». Открываем любой обозреватель страниц (Браузер), например «internet explorer» (можно любой другой, например, Google chrome, opera, Mozilla Firefox, Safari и т. д.). Для этого открываем меню «Пуск» (Start), затем «Все программы» или просто «Программы» (programs), затем internet explorer.

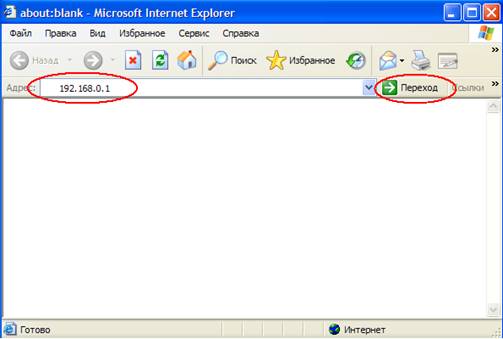

В адресной строке обозревателя вписываем ip адрес роутера, который указан на донной стороне роутера: 192.168.0.1 и нажимаем на клавиатуре кнопку «Enter» или мышкой нажимаем на кнопку «Переход».

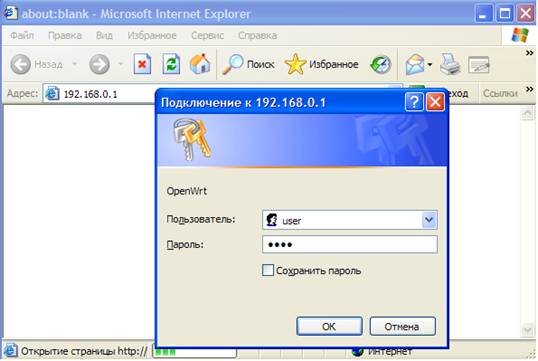

В появившемся окне вводим логин (Пользователь) и пароль для входа в настройки роутера, которые указаны на донной стороне самого роутера. Нажимаем «ОК».

Логин: user

Пароль: user

Открылась следующая страница:

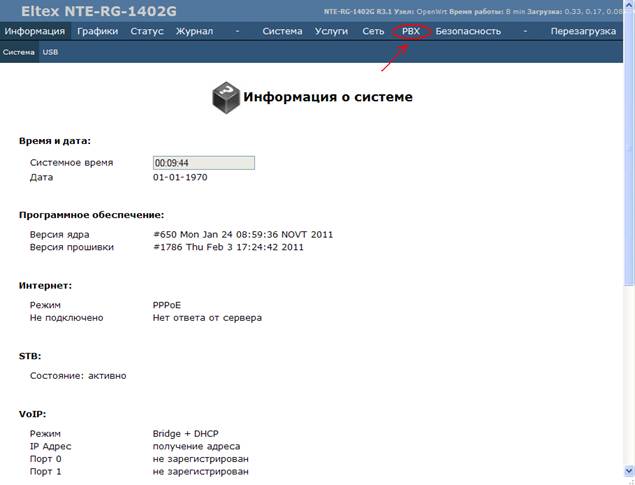

Затем через мгновение открывается главное меню настроек роутера. Нажимаем в верхнем меню пункт «PBX».

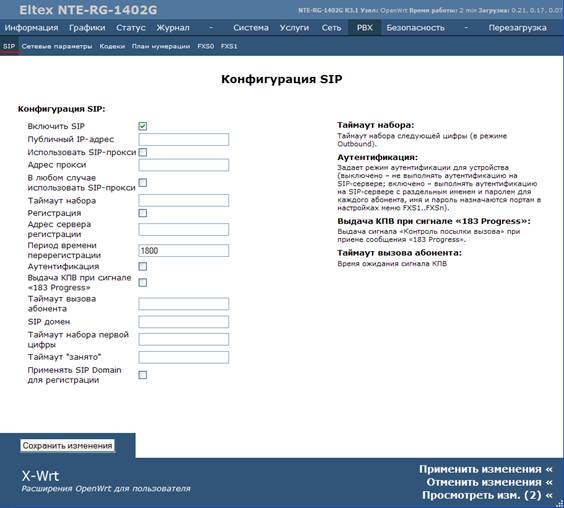

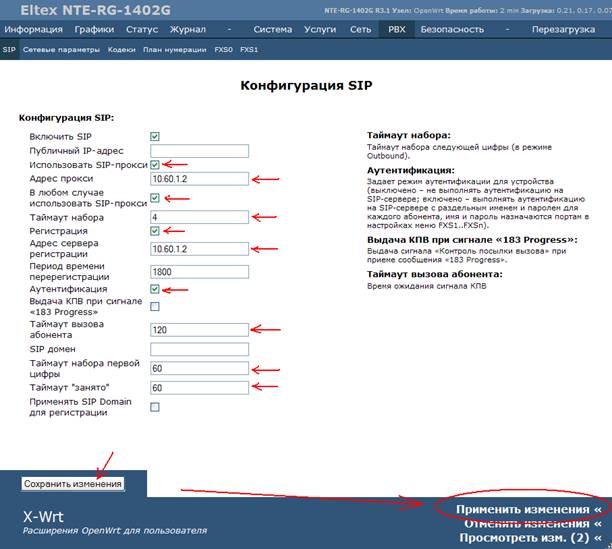

Откроется конфигурация SIP. По умолчанию настройка выглядит так:

Выполняем необходимые настройки. Устанавливаем все цифры и галочки как показано на рисунке.

Адрес прокси и Адрес сервера регистрации: 10.60.1.2

Таймаут набора: 4

Таймаут вызова: 120

Таймаут набора первой цифры: 60

Таймаут «занято»: 60

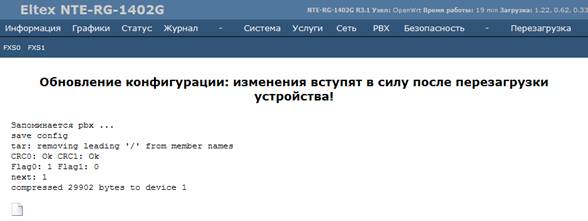

Установив все параметры правильно, нажимаем кнопку «Сохранить изменения», затем «Применить изменения».

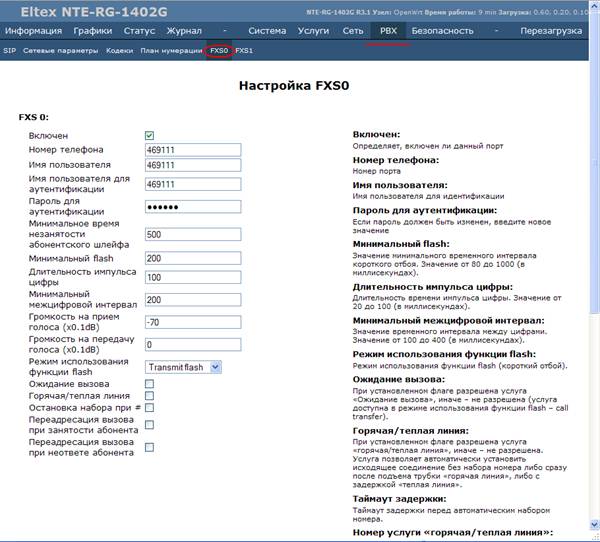

Переходим в подпункт «FXS0», который находится там же в меню «PBX». Выполняем все необходимые настройки как показано на рисунке (вводим цифры, ставим/снимаем галочки).

В поля «Номер телефона», «имя пользователя», «имя пользователя для аутентификации», «пароль для аутентификации» вводим номер вашего SIP телефона (выдается провайдером).

Минимальное время незанятости абонентского шлейфа: 500

Минимальный flash: 200

Длительность импульса цифры: 100

Минимальный межцифровой интервал: 200

Громкость на прием голоса: -70

Громкость на передачу голоса: 0

Режим использования функции flash: Transmit flash

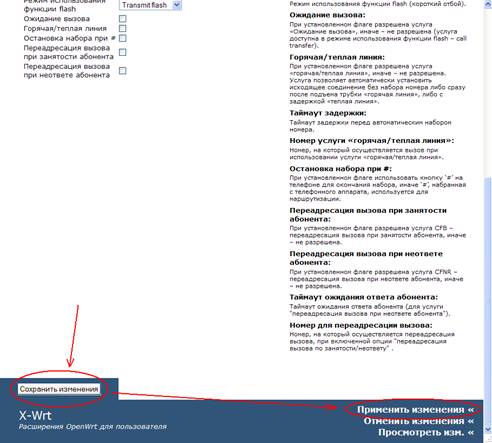

Нажимаем кнопку «Сохранить изменения», затем «Применить изменения».

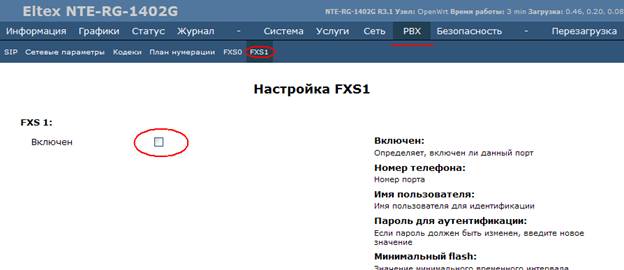

Затем переходим в подпункт «FXS1». Проверяем, чтобы FXS1 был выключен (галочка снята).

Если включен, то выключаем и нажимаем кнопку «Сохранить изменения» и затем кнопку «Применить изменения».

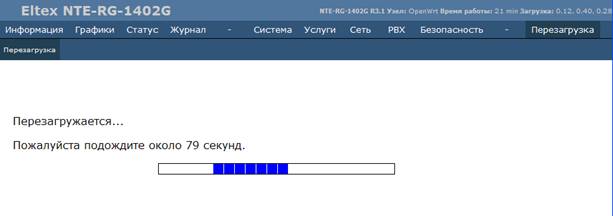

В основном меню нажимаем кнопку «Перезагрузка». Далее нажимаем кнопку «Да, действительно перезагрузить сейчас».

Настройка оптического терминала для работы SIP телефона завершена!
