6 класс технология.
План урока
Тема. Элементы соединения деталей.
Цель: научить учащихся выполнению элементов соединения деталей из дерева.
Оборудование и инструменты: столярный верстак, линейка, карандаш, угольник, ножовка, стамеска, киянка, рубанок, напильник, сверлильный станок, клей, струбцина.
Объект работы: направитель.
Ход урока
I. Вводная часть.
Актуализация знаний:
1. Какие виды соединения вы знаете?
(соединение гвоздями, шурупами, на клею).
2. Расскажите об особенностях соединений гвоздями.
(При соединении деталей гвоздями длина гвоздя должна быть в 2…3 раза больше толщины прибиваемой детали, а диаметр не должна превышать ¼ толщины. Тонкую деталь прибивают к толстой, а не наоборот!).
3. Какие требования необходимо соблюдать при выполнении клеевого соединения?
(До нанесения клея поверхность очищают от пыли, клей наносят на обе соединяемые поверхности, соединяют вместе и зажимают в струбцинах до полного высыхания клея).
Сообщение цели урока.
II. Изложение нового программного материала
При изготовлении многих изделий часто приходится выполнять соединение деталей.

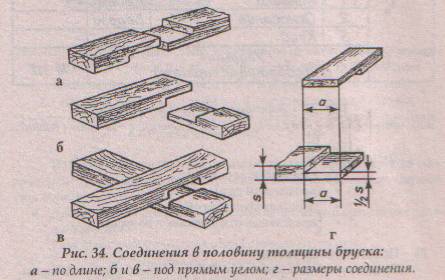

Рассмотрим соединение брусков в половину толщины:
ü по длине;
ü под прямым углом;
ü на концах брусков;
ü на серединных участках.
Все эти соединения называют врезкой, которая применяется при соединении брусков в рамках, стендах, подставках и др.
При соединении брусков под прямым углом длина вырезаемого участка должна равняться ширине присоединяемой детали.
При соединении по длине вырезанные и выступающие участки должны быть равны.

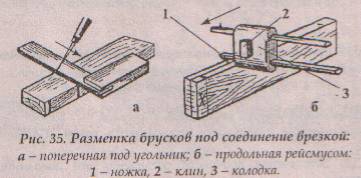

Выполнение соединения начинается с разметки.
Разметка выполняется с помощью рейсмуса и угольника.
Вырезаемые участки после разметки помечаются знаком Х.
Перед вырезкой брусок закрепляется в заднем зажиме верстака.
Выполняется вырезание мелкозубой пилой.
Вырезанные участки зачищают стамеской.

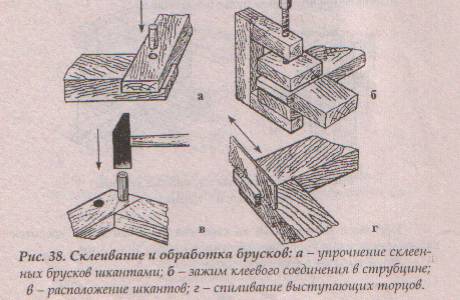

Соединяемые поверхности намазываются клеем, и собирается изделие.
Для обеспечения прочности соединения его дополнительно скрепляют:
ü гвоздями;
ü шурупами;
ü шкантами.
Собранное изделие зажимают в струбцинах, и оно остаётся в струбцине до полного высыхания клея, после чего место склеивания обрабатывается рубанком, напильником, наждачной шкуркой.
Самое важное при выполнении соединения – разметка.
III. практическая часть.
Правила безопасности:
· Надёжно закреплять заготовку в зажимах верстака, тисках, струбцинах.
· Запиливать бруски плавно без рывков.
· Работать только исправным, хорошо заточенным инструментом.
· Быть осторожными со стамеской.
· Надёжно закреплять сверло в патроне, на допускать перекоса.
· Не наклоняться с к сверлу при его вращении.
· После окончания сверления не останавливать патрон рукой, не убирать заготовку до полной остановки сверла.
IV. Заключительная часть.
Оценивание выполнения соединения, указание на допущенные ошибки.
Уборка рабочих мест и мастерской.
