Процедуры для участия ОМС РФ в учениях
по вулканическому пеплу VOLCEX 13/01
Введение
В целях проверки эффективности выполнения действий в чрезвычайных ситуациях, связанных с вулканическим пеплом, руководящая группа ICAO по проведению учений по вулканическому пеплу в Европе и Северной Атлантике (EUR/NAT VOLCEX/SG) подготовила мероприятия по осуществлению учений, названные «Exercise VOLCEX 13/01».
Участники учений VOLCEX 13/01 – провайдеры аэронавигационного обеспечения, органы метеорологического слежения, службы NOTAM, Консультативные центры по вулканическому пеплу Лондон и Тулуза, авиакомпании, государственные службы и др.
Все действия и процедуры виртуальных учений не должны оказать негативного влияния на оперативную деятельность гражданской авиации, поэтому все тестовые сообщения VAA/VAG, WV SIGMET, NOTAM/ASHTAM, AIM будут отмечены в начале сообщений выражением EXERCISE VOLCEX 13/01 EXERCISE и в конце сообщений – EXERCISE – EXERCISE – EXERCISE, отменяющие сообщения, которые должны быть выпущены в момент окончания учений, сопровождаются текстом EXERCISE VOLCEX TERMINATED ENDEX TIME 1530.
Органы метеорологического слежения (ОМС) Российской Федерации, расположенные в Европейском/Североатлантическом регионе, приглашаются региональным бюро ICAO и Федеральным агентством воздушного транспорта Минтранса России (Росавиация) принять участие в учениях VOLCEX 13/01.
1. Сценарий учений
1.1 Дата и время проведения учений:
· 23 апреля 2013 г. в период 05:30 – 15:30 UTC
· 24 апреля 2013 г. в период 05:30 – 15:30 UTC.
1.2 В период проведения учений 23-24 апреля 2013 г. будет моделироваться извержение вулкана Катла (Исландия).
· AREA: ICELAND
· VOLCANO: KATLA 1702-03
· PSN: N6363 W01905
· Summit Elevation: 1 512 m
1.3 Предполагается, что облако вулканического пепла (VA CLD) окажет влияние на воздушное пространство Российской Федерации (вероятнее всего 24 апреля 2013 г).
1.4 VAAC Лондон (23 апреля) и Тулуза (24 апреля) будут выпускать тестовые консультативные сообщения об облаке вулканического пепла в буквенно-цифровом (VAA) и графическом (VAG) форматах, а также карты моделируемой концентрации частиц вулканического пепла согласно Плана действий в чрезвычайных ситуациях EUR/NAT, связанных с вулканическим пеплом
(док. 019 ИКАО).
1.5 Консультативная информация VAAC Лондон и Тулуза будет распространяться с использованием следующих средств связи:
Þкарты в формате VAG: | через SADIS через веб-сайт Лондона http://www. metoffice. gov. uk/aviation/vaac Тулузы http://www. meteo. fr/vaac/evaa. html |
Þкарты концентрации частиц вулканического пепла | через веб-сайт Лондона http://www. metoffice. gov. uk/aviation/vaac Тулузы http://www. meteo. fr/vaac/evaa. html |
1.6 Карты концентрации частиц вулканического пепла будут выпускаться два раза 23 апреля и два раза 24 апреля 2013 года в сроки 0600 UTC и 1200 UTC.
Первый день
VAAC Лондон будет выпускать файлы и карты концентрации вулканического пепла для слоев:
· SFC-FL200 со смещением вулканического пепла на восток к Норвегии / Швеции, затем на юг в районы Северного моря (от Соединенного Королевства до Германии, Польши).
· FL200-FL550 со смещением вулканического пепла на юго-восток через воздушное пространство Ирландии, южной части Соединенного Королевства, север Франции и др. государств, расположенных южнее.
Второй день
– VAAC Тулуза будет выпускать файлы и карты концентрации вулканического пепла для слоев:
· SFC-FL200, отображающие отдельные зоны распространения вулканического пепла (в основном низкой и средней концентрации) над южной частью Соединенного Королевства, северной и центральной частью Франции, Швейцарией, Австрией, северной Италией и Словакией.
· FL200-FL550, отображающие отдельные зоны распространения вулканического пепла над Ирландией, Исландией, северной частью Скандинавского региона, Балтийскими государствами и западной частью Российской Федерации.
1.7 Извещения об окончании учений VOLCEX 13/01 будут выпущены 24 апреля в 15:30 UTC. При наличии действующих SIGMET об облаке вулканического пепла необходимо будет выпустить отменяющее сообщение WV SIGMET, содержащее текст EXERCISE VOLCEX TERMINATED ENDEX TIME 1530 в конце сообщения.
2. Действия ОМС в период VOLCEX 13/01
2.1 Роль органов метеорологического слежения во время чрезвычайных ситуаций, связанных с вулканическим пеплом (VA), имеет важное значение, так как выпускаемые сообщения SIGMET имеют статус предупреждений с указанием загрязненных вулканическим пеплом зон воздушного пространства в рамках границ соответствующих FIR, и эти сообщения используются в целях подготовки извещений для пилотов (NOTAM/ASHTAM).
Своевременность подготовки и выпуска WV SIGMET важны для эффективности мер по смягчению последствий, связанных с воздействием вулканического пепла на безопасность полетов, а также с финансовыми вопросами воздушного движения.
2.2 В период предстоящих учений VOLCEX 13/01 ОМС должны:
2.2.1 Заранее согласовать с соответствующими органами в предстоящем мероприятии.
2.2.2 Постоянно осуществлять мониторинг всей информации о распространении облака вулканического пепла (VAA, VAG, карты концентрации частиц вулканического пепла, выпускаемые VAAC Лондон и Тулуза, и специальные сообщения с борта ВС).
2.2.3 Сразу же при получении консультативного сообщения (в буквенно-цифровом и/или графическом виде) выявить в своей зоне ответственности области загрязнения вулканическим пеплом и подготовить соответствующую информацию TEST WV SIGMET.
2.2.4 Проверить правильность подготовленной информации на соответствие представленному ICAO образцам (пп. 2.3-2.4 ниже) и отправить TEST WV SIGMET в соответствии с обычными правилами распространения оперативных SIGMET, в том числе направить в соответствующие органы ОВД и получить подтверждение получения. Сделать отметку о времени получения TEST WV SIGMET органами ОВД.
2.2.5 Выпускать сообщения TEST WV SIGMET необходимо с обновлением не реже, чем каждые 6 ч. При получении информации о том, что VA больше не оказывает влияния на воздушное пространство, находящееся в зоне ответственности ОМС, и/или при завершении учений в 15:30 UTC 24.04.2013, выпускается тестовое сообщение WV SIGMET, отменяющее действующее TEST WV SIGMET (п. 2.4 ниже).
2.2.6 Во время проведения консультаций экипажей воздушных судов и органов об участии ОМС РФ в международных учениях VOLCEX 13/01 и предоставлять TEST WV SIGMET сообщения и консультативную продукцию VAAC.
2.3 Пример сообщения WV SIGMET для VOLCEX 13/01
WVIL31 BICC 241211
BIRD SIGMET 04 VALID 241215/241800 BIRK-
BIRD REYKJAVIK CTA EXERCISE VOLCEX 13/01 EXERCISE VA ERUPTION
MT KATLA PSN N6363 W01905 VA CLD FCST N6430 W01730 - N6640 W01600 -
N7000 W01130 - N71 W007 - N71 W000 - N6730 W00000 - N66 W006 -
N6430 W015 - N6430 W01730 SFC/FL550 MOV NNE 65KT NC
EXERCISE EXERCISE EXERCISE=
2.4 Пример отмены сообщения WV SIGMET, выпускаемое в 15:30 UTC 24 апреля
(в срок окончания VOLCEX 13/01)
WVIL31 BICC 241530
BIRD SIGMET 05 VALID 241530/241800 BIRK-
BIRD REYKJAVIK CTA EXERCISE VOLCEX 13/01 EXERCISE CNL SIGMET/241800
EXERCISE VOLCEX TERMINATED ENDEX TIME 1530=
2.5 Перед проведением учений начальникам ОМС РФ необходимо:
2.5.1 Уточнить, из какого центра (узла) связи поступает в метеорологический орган консультативная информация VAAC Тулуза с указателем типа данных FV и проверить ее распределение с заголовком FVXX04 LFPW, используемом VAAC Тулуза для участия в VOLCEX 13/01.
2.5.2 В период проведения учений необходимо заполнить таблицу в соответствии с нижеприведенным образцом и выслать ее не позднее 25 апреля 2013 г. по электронному адресу *****@***ru
Образец:
№ | Время выпуска WV SIGMET (UTC) | Время передачи WV SIGMET / время подтверждения получения органами ОВД (РЦ) (UTC) | Вид полученной информации о VA | Время получения ОМС информации о VA (UTC) | Источник (центр связи и вид связи)
|
1 | 06:05 | 06: 05 / 06: 05 | VAA (VAAC Тулуза) | 06:00 | УГМС/АСПД |
2 | – | – | VAG | 06:10 | Веб-сайт |
3 | – | – | Карты концентрации (VAAC Тулуза) | 06:15 | Веб-сайт |
4 | … | … | … | … |
3. Консультативная информация VAAC Тулуза
3.1 Пример информации VAAC Тулуза в буквенно-цифровом виде (VAA)
FVXX04 LFPW 241205
VA ADVISORY
DTG: /1200Z
VAAC: TOULOUSE
VOLCANO: KATLA 1702-03
PSN: N6363 W01905
AREA: ICELAND
SUMMIT ELEV: 1512M
ADVISORY NR: 2013/004
INFO SOURCE: ICELAND MET OFFICE
AVIATION COLOUR CODE: RED
ERUPTION DETAILS: EXERCISE VOLCEX13/01 PLEASE DISREGARD
EXERCISE EXERCISE EXERCISE
OBS VA DTG: 24/1200Z
OBS VA CLD: SFC/FL200 N6346 W01904 - N6441 E00216 - N6253
E00230 - N6346 W01904 FL200/400 N6340 W01859 - N5709
W01703 - N5700 W02052 - N6340 W01859
FCST VA CLD +6HR: 24/1800Z SFC/FL200 N6344 W01859 - N6151
E00815 - N5752 E00404 - N6033 W00717 - N6344 W01859
FL200/400 N6343 W01917 - N5641 W01342 - N5220 E00132 -
N5001 W00014 - N5603 W02010 - N6343 W01917
FCST VA CLD +12HR: 25/0000Z NO VA EXP
FCST VA CLD +18HR: 25/0600Z NO VA EXP
RMK: EXERCISE EXERCISE EXERCISE - KATLA ERUPTION STARTED
23/0000Z AND IS ONGOING EXERCISE EXERCISE EXERCISE PLEASE DISREGARD
NXT ADVISORY: NO FURTHER ADVISORY=

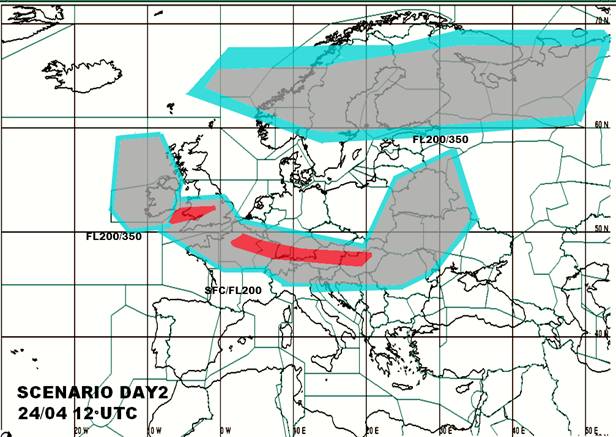

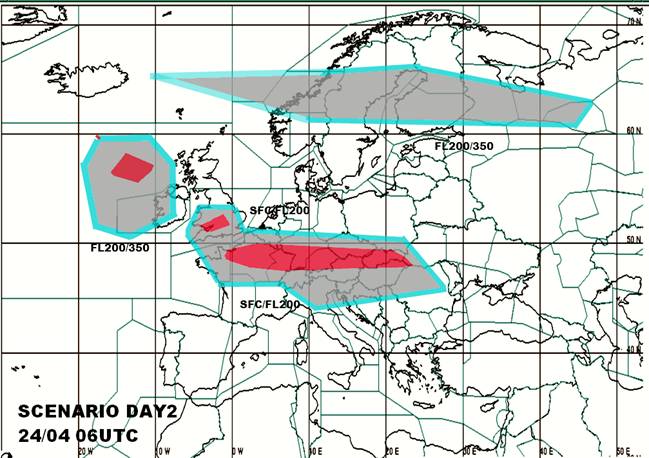

3.2 Образцы карт концентрации вулканического пепла, которые будут выпущены
24 апреля 2013 г. VAAC Тулуза в 06 UTC и 12 UTC соответственно
Описание зон концентрации вулканического пепла
–Зона слабого загрязнения, выделенная неоновым голубым цветом:
область воздушного пространства определенных размеров, в котором может присутствовать вулканический пепел с концентрацией >=200<=2000 микрограмм/м3.
–Зона среднего загрязнения, выделенная серым цветом:
область воздушного пространства определенных размеров, в котором может присутствовать вулканический пепел с концентрацией более >2000<4000 микрограмм/м3.
–Зона сильного загрязнения, выделенная красным цветом:
область воздушного пространства определенных размеров, в котором может присутствовать вулканический пепел с концентрацией >=4000 микрограмм/м3, либо области загрязненного воздушного пространства, на которые не распространяются инструктивные указания по вулканическому пеплу.
Прогнозы, выпускаемые VAAC Лондон и VAAC Тулуза в виде карт моделируемой концентрации вулканического пепла с выделением критических для полетов ВС зон с повышенным содержанием частиц вулканического пепла, рекомендуется использовать метеорологам для консультации авиационных пользователей (экипажей ВС, диспетчеров, представителей авиакомпаний), при этом превалирующее значение имеют стандартные консультативные сообщения в буквенно-цифровом виде (VAA) и графическом формате (VAG).
Эксперт от Росгидромета в VOLCEX 13/01
Начальник отдела МО ЕС ОрВД
ФГБУ «Авиаметтелеком Росгидромета»
