Подключение программы к устройствам – установление связи между программой настройки и устройством.
5. Настройка каждой IP-АТС с помощью Конфигуратора
· Настройка параметров IP-АТС;
· Запись настроек во внутреннюю (Flash-) память IP-АТС;
· Перезапуск IP-АТС.
Настройка компьютера
Изначально каждой IP-АТС присвоен определенный IP-адрес:
- «Иволга-1010» – 194.135.22.120
- «Иволга-2010/2011» – 194.135.22.121.
Это означает, что подключив новую IP-АТС «Иволга», Вы скорее всего не получите к ней доступа для настройки, т. к.:
- адрес Вашей сети может отличаться от заданного по умолчанию;
- в сети может уже присутствовать устройство с таким же адресом.
Поэтому перед тем как приступить к работе с номерным планом и другими рабочими настройками IP-АТС, необходимо выполнить настройку компьютера, с которого будет выполняться работа с IP-АТС.
IP-АТС «Иволга-1010» и «Иволга-2010/2011» поддерживают команду PING, которую можно использовать для контроля:
· наличия свободных адресов в локальной сети;
· времени прохождения IP-пакетов (чем меньше это время, тем выше качество связи);
· потерь IP-пакетов (чем меньше потери, тем выше качество связи).
Получить доступ к IP-АТС для настройки можно несколькими способами.
Через crossover-кабель
Наиболее простой способ первоначальной настройки. IP-АТС через разъем Net подключается к сетевой карте компьютера с помощью специального crossover-кабеля (см. Распайка crossover - кабеля).

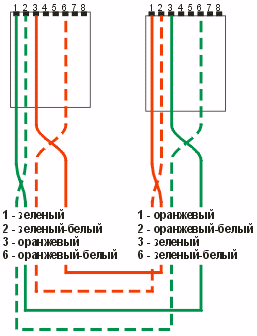

Рисунок 2.1.1 Распайка crossover-кабеля
Обратите внимание, что если устройство правильно подключено к сети (компьютеру), то индикатор подключения к сети (зеленый светодиод на задней панели) обязательно должен гореть.
Настройка компьютера:
Адрес компьютера 194.135.22.120-121: |
Если IP-адрес компьютера, с которого будет выполняться настройка: 194.135.22.120-121, то необходимо изменить его на другой свободный адрес, либо выполнять настройку с другого компьютера. Как изменить IP-адрес компьютера см. Изменить IP-адрес компьютера. |
Адрес компьютера НЕ 194.135.22.NNN: |
Если IP-адрес компьютера не принадлежит сети 194.135.22.0, то для доступа к IP-АТС к IP-адресам компьютера должен быть добавлен адрес в этой сети. См. Добавить IP-адрес компьютера. |
По локальной сети
IP-АТС через разъем Net подключается непосредственно к локальной сети. При первоначальной настройке, компьютер и IP-АТС должны функционировать в ОДНОЙ локальной сети.
Настройка компьютера:
Адрес компьютера 194.135.22.120-121: |
Если IP-адрес компьютера, с которого будет выполняться настройка: 194.135.22.120-121, то необходимо изменить его на другой свободный адрес, либо выполнять настройку с другого компьютера. Как изменить IP-адрес компьютера см. Изменить IP-адрес компьютера. |
Адрес сети 194.135.22.0: |
Если адрес Вашей сети 194.135.22.0 и в ней нет устройств с адресами 194.135.22.120-121, то IP-АТС можно сразу подключать к локальной сети. Если адрес Вашей сети 194.135.22.0 и в ней уже есть устройство (компьютер или IP-АТС) с адресом 194.135.22.120-121, то для первоначальной настройки лучше подключить IP-АТС к компьютеру через crossover-кабель. В дальнейшем, в сетях с адресом 194.135.22.0 рекомендуется отказаться от использования адресов 194.135.22.120-121, иначе при подключении новой IP-АТС к сети всегда будет возникать конфликт. Как изменить IP-адрес компьютера см. Изменить IP-адрес компьютера. |
Адрес сети НЕ 194.135.22.0: |
Если адрес Вашей сети не 194.135.22.0, то для компьютера, на котором будет производиться настройка IP-АТС, необходимо добавить дополнительный IP-адрес. Тогда Вы сможете получить доступ к IP-АТС с сетевыми параметрами «по умолчанию». См. Добавить IP-адрес компьютера. |
Начало работы с IP-АТС. Список устройств
После запуска программа настройки выполняет попытку подключения к устройствам, перечисленным в окне Список устройств.
При первом запуске программы список устройств пуст. В левой части окна программы настройки активен пункт Присоединенные устройства, в правой части окна находится таблица, в которую необходимо внести параметры IP-АТС, к которым нужно подключиться для настройки.
Обратите внимание, что значения, которые указываются в списке устройств, НЕ записываются во внутреннюю память устройства. Они используются программой настройки для поиска устройств в сети и хранятся в файле a12eth. ini, который создается при первом запуске программы настройки.
Таблица 2.1.1 Назначение кнопок в окне «Список устройств»
Кнопка | Описание |
Добавить пустой | Добавить пустую строку в список устройств. Если пустая строка не отредактирована, она автоматически удаляется. |
Добавить по умолчанию 1 | Добавить строку с параметрами «по умолчанию» для первоначальной настройки нового устройства «Иволга-1010» или «Иволга-2010/2011». |
Изменить | Изменить параметры устройства |
Удалить | Удалить устройство из списка |
Сохранить список | Сохранить изменения в файле a12eth. ini |
Обновить и присоединить | Программа сохраняет список в файле a12eth. ini и пытается установить связь с устройствами, перечисленными в списке. |
Таблица 2.1.2 Параметры необходимые для подключения к устройству
Параметр | Описание | Значение по умолчанию |
Наименование устройства | Имя устройства (до 63 символов). Значение не используется при обмене с устройством и служит исключительно для удобства при работе с несколькими устройствами. В поле нельзя использовать пробелы. | Иволга-1010 (Иволга-2010) |
PIN | Только для устройств «Иволга-2010/2011» Если для доступа к управлению устройством необходима авторизация, то в этом поле указывается PIN для доступа конфигуратора. В режиме «по умолчанию» ограничение доступа отсутствует. | 0000 |
IP-адрес устройства | IP-адрес устройства в сети | 194.135.22.120 («Иволга-1010») 194.135.22.121 («Иволга-2010/2011») |
Управляющий порт | Порт устройства, по которому поступают управляющие команды | 4132 («Иволга-1010») 4136 («Иволга-2010/2011») |
Порт 0…3 (0…7) канала | Порты, назначенные голосовым каналам 0-3 («Иволга-1010») или 0-7 («Иволга-2010/2011»). Порты 4-7 устройств «Иволга-1010» всегда имеют значение 0. | («Иволга-1010») («Иволга-2010/2011») |
IP-адрес локального Soft Switch | Внутренний IP-адрес локального маршрутизатора Ivolga Soft Switch. | 0.0.0.0 |
Порт локального Soft Switch | Внутренний UDP-порт локального маршрутизатора Ivolga Soft Switch | 0 |
IP-адрес внешнего Soft Switch | Внешний IP-адрес локального маршрутизатора Ivolga Soft Switch. При подключении к удаленной IP-АТС – внешний IP-адрес удаленного Ivolga Soft Switch. | 0.0.0.0 |
Порт внешнего Soft Switch | Внешний UDP-порт локального (удаленного) маршрутизатора Ivolga Soft Switch | 0 |
При настройке IP-АТС принята нумерация каналов с 0 – в соответствии с нумерацией разъемов: Х0, Х1, Х3 и т. д. Канал 0 – обычно крайний слева канал IP-АТС.
· Если необходимо подключиться к новому устройству:
Устройство находится в штатном режиме. См. также Переключатели.
Установка переключателей IP-АТС «Иволга»
Модель IP- АТС | Режим инициализации IP - АТС «Иволга» | |
По умолчанию – используются параметры для сети 194.135.22.0 | Штатный – используются настройки пользователя | |
«Иволга-1010» | Т0 – вверх, Т1 – вверх
| Т0 – вверх, Т1 – вниз
|
«Иволга-2010/2011» | 1 – вниз, 2– вниз
| 1 – вниз, 2 – вверх
|
Пользуйтесь кнопкой Добавить по умолчанию 1. Все поля будут автоматически заполнены значениями «по умолчанию».
· Если необходимо подключиться к устройству в режиме «по умолчанию»:
Устройство находится в режиме «по умолчанию». См. также Переключатели.
Пользуйтесь кнопкой Добавить по умолчанию 1.
· Если необходимо подключиться к устройству, для которого ранее была выполнена настройка и параметры которого известны:
Устройство находится в штатном режиме. См. также Переключатели.
Пользуйтесь кнопкой Добавить пустой. Введите параметры для подключения в соответствующие поля.
Для удобства пользуйтесь кнопкой Добавить по умолчанию 1, если нужно заново подключиться к устройству после изменения IP-адреса или нескольких других параметров подключения. Добавьте строку «по умолчанию» и измените значения на новые.
· Если необходимо подключиться к устройству, параметры которого неизвестны:
1. Установите переключатель Т1 на задней панели «Иволги-1010» в верхнее положение (переключатель 2 «Иволги-2010/2011» в нижнее положение);
2. Перезапустите IP-АТС. Все параметры IP-АТС примут значения «по умолчанию», но само содержимое Flash не изменится;
3. Для подключения к такой IP-АТС пользуйтесь кнопкой Добавить по умолчанию 1;
4. Щелкните на названии устройства в левой части окна программы Конфигуратор;
5. Перейдите на закладку Настроечные IP-параметры в правой части окна и уточните параметры необходимые для подключения к IP-АТС;
6. Переведите IP-АТС в штатный режим: верните в нижнее положение переключатель Т1 («Иволга-1010»), переключатель 2 «Иволги-2010/2011» – в верхнее положение;
7. Перезапустите устройство;
8. Попытайтесь подключиться к устройству в соответствии с уточненными параметрами.
Когда список заполнен, щелкните на кнопке Обновить и присоединить. Все устройства, с которыми удалось установить связь, будут перечислены в левой части окна программы настройки, в списке Присоединенные устройства.

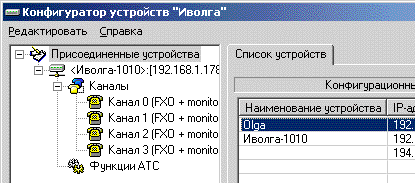

На рисунке: в списке указано три устройства, к одному из них удалось подключиться.
Рисунок 2.1.2 Пример списка подключенных устройств
В списке присоединенных IP-АТС перечислены под именами в следующем формате:
<Наименование устройства>:[IP-адрес устройства: управляющий порт]
Если для устройства не задано наименование, оно будет обозначено только IP-адресом и значением управляющего порта.
Новое устройство:
При первоначальной настройке новой IP-АТС необходимо изменить ее IP-адрес.
IP-адрес каждого устройства в сети должен быть уникальным. Поэтому адрес, принятый по умолчанию, не рекомендуется использовать во избежание конфликтов оборудования.
Выбор IP-адреса:
· Если IP-АТС подключена к Internet через прямой IP-адрес, то IP-адрес нужно получить у поставщика услуг Internet;
· Если IP-АТС функционирует в локальной сети, то IP-адрес выбирается из имеющихся незанятых IP-адресов в этой сети. Для проверки выбранного адреса в режиме командной строки можно использовать команду:
PING [IP-адрес]
· Если IP-АТС функционирует автономно (не подключена ни к одной сети), IP-адрес выбирается произвольно, в той же сети, где находится IP-адрес компьютера, с которого выполняется настройка.
Для того чтобы изменить IP-адрес устройства:
1. Щелкните на названии устройства в левой части окна программы Конфигуратор;
2. Перейдите на закладку Настроечные IP-параметры в правой части окна;
3. Измените IP-адрес устройства в соответствии с параметрами Вашей IP-сети;
4. Установите флажок Перезапуск после окончания записи;
5. Щелкните на кнопке Записать в устройство и дождитесь успешного окончания записи;
6. Щелкните на надписи Присоединенные устройства в левой части окна программы, чтобы вернуться к списку устройств;
7. Измените IP-адрес устройства в списке устройств;
8. Щелкните на кнопке Обновить и присоединить.
3. Задание
3.1 Ознакомиться с описание программирования IP-АТС Иволга
3.2 Выполнить лабораторное задание
3.3 Проверить функционирование настроенного оборудования
4. Работа в лаборатории
1. Ознакомиться с содержимым лабораторной работы.
2. Открыть папку Иволга. Запустить программу IvolgaConfig.
3. Записать в тетрадь присоединенные устройства.
4. Переписать в тетрадь колонку «Информация», «Настроечные IP-параметры».
5. Открыть окно командной строки.
Пуск\Программы\Стандартные\Командная строка
Наберите ping 192.168.0.31
Нажмите ‘ENTER’.
Запишите полученную информацию.
6. Найдите свободный IP-адрес.
Набрать ping 192.168.0.xx (xx-любое двухзначное число). Если IP- адрес свободен, то ответа от устройств не будет.
Запишите полученную информацию.
7. Узнайте нумерацию IP-АТС.
В окне присоединенные устройства выбрать «Функции АТС».
Посмотреть нумерацию IP-АТС. Произвести звонки с IP-АТС.
8. Изменить IP-адрес устройства.
Щелкните на названии устройства в левой части окна программы Конфигуратор.
Перейдите на закладку Настроечные IP-параметры в правой части окна.
Измените IP-адрес устройства в соответствии с параметрами пункта 6 Вашей IP-сети (запишите в тетрадь IP - адрес, название устройства).
Установите флажок Перезапуск после окончания записи.
Щелкните на кнопке «Записать в устройство» и дождитесь успешного окончания записи (выполнять только с преподавателем).
Щелкните на надписи Присоединенные устройства в левой части окна программы, чтобы вернуться к списку устройств.
Измените IP-адрес устройства в списке устройств.
Щелкните на кнопке «Обновить и присоединить».
9. Убедиться в работе IP-АТС, сделав звонки между станциями.
10. Вернуть исходное название IP-АТС и IP-адрес устройства (выполнить пункт 8 в соответствии с пунктом 4).
11. Щелкните на названии устройства в левой части окна программы Конфигуратор, в правой части программы перейти к Музыкальному сопровождению.
· Перейти, музыкальное сопровождение, записанное в устройство.
· Щелкнуть «считать с устройства», затем «прослушать», прослушать записанное в станции музыкальное сопровождение.
· Перейти на новое музыкальное сопровождение, щелкнуть на «открыть файл», открыть новый файл *.wav. При отсутствии свободных файлов *.wav в папке IvolgaConfig, найти их на ПЭВМ и закинуть в папку IvolgaConfig.
· Прослушать, записать в устройство.
· Поставить абонента на удержание, прослушать в телефонной трубке закаченную музыку.
· Вернуть исходное музыкальное сопровождение.
5. Содержание отчета:
1. Цель работы.
2. Схема подключения ПЭВМ к IP-АТС
3. Ответы на контрольные вопросы
4. Вывод о проделанной работе
Контрольные вопросы:
1. Какой тип сетевой карты используется на ЭВМ?
2. Для чего используется протокол TCP\IP?
3. С какой целью используют команду «PING»?
4. Какими способами можно программировать IP-АТС «Иволга»?
5. Какие устройства необходимы при использовании IP-АТС вне локальной сети?
Лабораторная работа №3
Изучение адресации в IP-сети лаборатории связи УГКР
1. Цель работы:
1.1 Изучить порядок настройки IP-адресации в лаборатории УГКР
1.2 Изучить модуль оператора IP-АТС «Иволга».
1.3 Изучить настройку номерного плана АТС.
1.4 Осуществить: Процедуру М3
2. Пояснения к работе
2.1 Краткие теоретические сведения

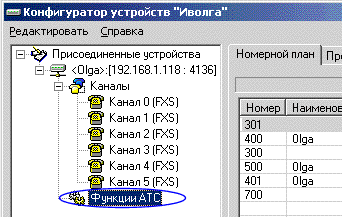

Для того чтобы настроить номерной план, функции прямого вызова, многоканального звонка, перехвата вызова, конференции, выберите в левой части окна настроек программы пункт Функции АТС.
Для того чтобы сохранить изменения щелкните на кнопке Записать в устройство. Перезапуск устройства не требуется.
Рисунок 2.1.1 IP-АТС
В правой части окна появится несколько закладок:
· Номерной план – настройка номеров для набора;
· Процедура МЗ – настройка процедуры многоканального звонка;
· Прямые вызовы – настройка прямого вызова с любого канала;
· Перехват вызовов – настройка перехвата входящих вызовов;
· Групповые номера – настройка групп внутренних абонентов IP-АТС.
Среди всех номеров номерного плана, перехвата вызова, номеров группового вызова
· не допускается наличие одинаковых номеров;
· не может быть номеров являющихся первыми цифрами другого номера. Например, если есть номера 100 и 200, то номера 1, 2, 10 и 20 ввести нельзя.
Номерной план.
В отличие от большинства мини-АТС, «Иволга» предоставляет возможность самостоятельного формирования номерного плана. Пользователь самостоятельно выбирает все номера, действующие в сети, и может легко добавлять новых абонентов. В номерном плане каждому каналу каждой IP-АТС, с которым может потребоваться установить соединение, ставится в соответствие цифровой код произвольной длины (от 1 до 7 цифр). Для установления соединения с любым абонентом сети на базе «Иволги», достаточно набрать этот код в тональном или импульсном режиме. Номерной план, как и все остальные настройки IP-АТС, находится в энергонезависимой памяти и сохраняется при выключении устройства.
На закладке Номерной план задается большинство номеров, которые могут быть набраны с телефонного аппарата подключенного к каналу FXS или получены каналом FXO из телефонной линии. Каждая IP-АТС во встроенной памяти содержит собственный номерной план.
Номерной план может включать:
· Номера абонентов каналов FXS;
· Номера телефонных линий подключенных к каналам FXO;
· Номера многоканальных вызовов;
· Номера для доступа к серверу конференций.
Все эти номера формируются одинаково и характеризуются одними и теми же параметрами. В номерном плане может быть до 460 номеров.
Абоненты также могут пользоваться номерами, которые не включены в номерной план и настраиваются отдельно. К ним относятся:
· номера перехвата вызова (см. Перехват вызовов)
· номера внутренних групповых вызовов (см. Групповые номера)
Каждой IP-АТС «Иволга» пользователь присваивает уникальный IP-адрес, а каждому каналу (абонентской линии) одной IP-АТС – индивидуальный номер UDP-порта (см. Настроечные IP-параметры). Любой голосовой канал идентифицируется парой «адрес : порт», для которой и назначается номер, благодаря чему обеспечивается уникальность адресации канала. Номера UDP-портов также используются для доступа к многоканальным звонкам и серверу конференций. Если вызываемая IP-АТС находится за пределами локальной сети, то номер может дополнительно характеризоваться IP-параметрами внешнего маршрутизатора Ivolga Soft Switch.
Подробно о последовательности действий выполняемых каналом IP-АТС при исходящем (входящем) вызове см. Алгоритмы работы каналов IP-АТС в различных режимах.
В номерном плане каждой IP-PBX функционирующей в локальной сети может быть 3 категории номеров в зависимости от значения IP-адреса (UDP-порт определяет номер линии в пределах одной IP-АТС):
Номеру присвоен IP-адрес самого устройства.Это значит что, набрав этот номер, абонент свяжется с другим абонентом той же IP - PBX. При этом для организации голосовой связи не используются ресурсы IP-сети. Такой вид связи может быть, например, между сотрудниками, рабочие места которых находятся в одном помещении или офисе.
Номеру присвоен IP-адрес устройства, которое находится в одной подсети с вызывающим устройством.Набрав этот номер, абонент свяжется с абонентом другой IP-АТС, которая входит в ту же подсеть (локальную сеть). Такой вид связи возможен между сотрудниками разных подразделений, каждое из которых оборудовано IP-АТС объединенными локальной сетью предприятия. Номера этой категории отсутствуют в номерном плане IP-АТС подключенной непосредственно к Internet.
Номеру присвоен IP-адрес за пределами пространства адресов локальной сети предприятия.Это означает, что абонент по этому номеру может географически находится в любой точке мира, где есть доступ к Internet. Для связи между IP-АТС разных локальных сетей необходимо, чтобы в каждой сети был маршрутизатор (см. Сетевые технологии и IP-АТС). Если IP-АТС подключена непосредственно к Internet, маршрутизатор не требуется.
Благодаря тому, что собственный номерной план хранится в памяти каждой IP-АТС «Иволга», сети на их базе децентрализованы и допускают использование гибкого номерного плана: одни и те же номера обязаны использовать только абоненты одной IP-АТС.
Например, абоненты IP-АТС 1 могут позвонить руководителю своего подразделения по номеру 10, а абоненты IP-АТС 2 ему же – по номеру 102. Во внутренней памяти каждой IP-АТС хранится один и тот же IP-адрес и UDP-порт, но номер для набора различается. Следует учесть, что неосторожное использование этой особенности может запутать абонентов и, как правило, единый номерной план наиболее удобен в применении.
Рисунок 2.1.2. Пример использования гибкого номерного плана
Для того чтобы добавить номер:
1. щелкните на кнопке Добавить;
2. введите номер для набора и IP-параметры номера;
3. нажмите <Enter>.
Таблица 2.1.1. Назначение кнопок закладки «Номерной план»
Кнопка | Описание |
Добавить | Добавить пустую строку в список номеров |
Изменить | Изменить параметры выбранного номера. Переключение между полями по клавише <Tab> |
Удалить | Удалить выбранный номер из номерного плана |
Сохранить в файл | Сохранить номерной план в файле *.nmf |
Загрузить из файла | Загрузить номерной план из файла *.nmf |
Записать в устройство | Записать текущий номерной план во внутреннюю память IP-АТС |
Если в сети будет действовать единый номерной план, заполните таблицу номеров и сохраните ее в файле. При настройке очередной IP-АТС загрузите номерной план из файла.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 |
