Котлы отопительные (стр. 2 )

Котлы КОВ - «Сигнал» Россия

Котлы КОВ-СТ 7-16 кВт

ОБЛАСТЬ ПРИМЕНЕНИЯ: Котлы со стальным трубчатым теплообменником, работают на природном газе, применяются для отопления жилых домов, коттеджей, офисов, объектов соцкультбыта и т. д. ПРЕИМУЩЕСТВА: Улучшенная эргономическая конструкция передней панели котла с удобно расположенными датчиками. Высокое качество изготовления теплообменника за счет применения автоматической сварки швов. Стойкость внешнего декоративного покрытия котла к механическим повреждениям и яркий, насыщенный цвет за счет использования новых технологий окраски. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование характеристики Тип изделия КОВ-7СТ КОВ-10СТ КОВ-12,5СТ КОВ-16СТ Вид топлива Природный газ по ГОСТ 5542-87 Отапливаемая площадь, м2 80 140 175 210 Номинальное давление, Па 1300 Расход газа, нм3/ч — наименьший — наибольшой 0,38 0,85 0,55 1,22 0,69 1,52 10,82 1,82 Диапазон давлений природного газа, Па 600...1800 Рабочее давление воды в котле, Мпа, не более 0,1 Температура продуктов сгорания на выходе из котла, оС, не менее 110 Диапазон регулирования температуры отопительной воды, оС 50...90 Диапазон разряжения воздуха за котлом, Па 3-25 7-25 Коэффициент полезного действия, % не менее 90 Масса, кг 45 Габаритные размеры, мм, не более Глубина Ширина Высота 422 253 650 422 253 680 Срок службы, лет, не менее 15

Котлы КОВ-СМ 7-10 кВт

ОБЛАСТЬ ПРИМЕНЕНИЯ: Котлы со стальным теплообменником, работают на природном газе, применяются для отопления жилых домов, коттеджей, офисов, объектов соцкультбыта и т. д., оборудованных системами водяного отопления с естественной или принудительной циркуляцией. ПРЕИМУЩЕСТВА: Щелевые горелки из нержавеющей стали обеспечивают: большой срок службы; устойчивое горение; экологическую чистоту продуктов сгорания, соответствующую Европейским нормам; экономию расхода газа до 20% по сравнению с существующими отечественными аналогами; ХАРАКТЕРИСТИКИ Наименование параметров Тип изделия КОВ-7СМ КОВ-10СМ Номинальная производительность котла, кВт 7 10 Отапливаемая площадь, м2 80 110 Расход газа, Q, нм3/ч: наименьший наибольший 0,38 0,85 0,55 1,21 Объем воды, вмещаемый котлом, V, л 15 Коэффициент полезного действия, %, не менее 87 Вид топлива Природный газ по ГОСТ 5542-87 Номинальное давление природного газа, Па 1300 Диапазон давлений природного газа, Па 600 … 1800 Рабочее давление воды в системе отопления, Мпа, не более 0,10 Диапазон регулирования температуры воды на выходе из котла, oС 50...90 Диапазон разрежения воздуха за котлом, Па 5...10 Температура продуктов сгорания на выходе из котла, oC, не менее 110 Присоединительная резьба патрубков для подвода и отвода воды по ГОСТ 6357-81 (Д) G 1 1/2 - В Диаметр дымохода, мм (Б) 80 Присоединительная резьба штуцеров для подвода газа по ГОСТ 6357-81 G 3/4 - А Габаритные размеры, мм, не более Глубина Ширина (А) Высота 432 280 683 Масса, кг, не более 40 Габаритно-монтажная схема котлов КОВ-7СМ и КОВ-10СМ   1.Газовая горелка. 2. Регулятор газовой горелки. 3. Шкала регулятора температуры воды. 4. Указатель температуры воды. 5. Датчик безопасности по предельной температуре. 6. Датчик безопасности по тяге. 7. Колодочка клеммная. 8. Стенка съемная. 9. Отражатель. 10. Ручка блока регулятора. 11. Отверстие в стенке съемной. 12. Гайка глухая. 13. Патрубок для подсоединения газа. 14. Патрубок подсоединения входящей отопительной воды. 15. Патрубок подсоединения выходящей отопительной воды. 16. Патрубок подсоединения дымохода. 17. Термогенератор.

Котлы КОВ-С 10-40 кВт

ОБЛАСТЬ ПРИМЕНЕНИЯ: Котлы со стальным теплообменником, работают на природном газе, применяются для отопления жилых домов, коттеджей, офисов, объектов соцкультбыта и т. д., оборудованных системами водяного отопления с естественной или принудительной циркуляцией. ПРЕИМУЩЕСТВА: Автоматика регулирования и безопасности БРГГ-1Э с термогенератором повышенной мощности обеспечивает высокую надежность и безопасность, а также возможность подключения сигнализатора загазованности в помещении. Щелевые горелки из нержавеющей стали в комплекте с автоматикой БРГГ –1Э обеспечивают: большой срок службы; устойчивое горение; экологическую чистоту продуктов сгорания, соответствующую Европейским нормам; экономию расхода газа до 20% по сравнению с существующими отечественными аналогами. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование характеристики Тип изделия КОВ-10С КОВ-12,5С КОВ-16С КОВ-20С КОВ-25С КОВ-31,5С КОВ-40С Вид топлива Природный газ по ГОСТ 5542-87 Отапливаемая площадь, м2 140 175 210 270 335 420 535 Номинальное давление, кПа 1,3 Расход газа, нм3/ч — наименьший — наибольшой 0,55 1,21 0,69 1,52 0,82 1,82 1,07 2,38 1,32 2,93 1,66 3,69 2,1 4,7 Диапазон давлений природного газа, Па 600...1800 Рабочее давление воды в котле, Мпа до 0,3 Температура продуктов сгорания на выходе из котла, оС, не менее 110 Диапазон регулирования температуры отопительной воды, оС 50...90 Коэффициент полезного действия, % не менее 92 Присоединительная резьба патрубков для подвода и отвода воды по ГОСТ 6357-81, (Д) G - 1 1/2 - В G 2-B Присоединительная резьба штуцера для подвода газа по ГОСТ 6357-81 G 3/4 - A Масса, кг 50 70 95 Срок службы, лет, не менее 15 Гарантийный срок эксплуатации 30 месяцев со дня продажи через торговую сеть Габаритно - монтажная схема КОВ-С "СИГНАЛ" 1.  Газогорелочное устройство; 2.  Регулятор газогорелочного устройства; 3.  Шкала регулятора температуры воды; 4.  Указатель температуры воды; 5.  Датчик предельной температуры; 6.  Датчик безопасности по тяге; 7.  Колодочка клеммная; 8.  Стенка съемная; 9.  Отражатель; 10.  Ручка блока регулятора; 11.  Отверстие в стенке съемной 12.  Гайка глухая 13.  Патрубок для подсоединения газа 14.  Патрубок подсоединения входящей отопительной воды 15.  Патрубок подсоединения выходящей отопительной воды 16.  Патрубок подсоединения дымохода 17.  Термогенератор Наименование параметра Тип изделия КОВ-10С КОВ-12,5С КОВ-16С КОВ-20С КОВ-25С КОВ-31,5С КОВ-40С Габаритные размеры, мм, не более: - глубина 432   - ширина (А) 252 362 474 - высота 432 - Диаметр дымохода, мм (Б) 100 130 160

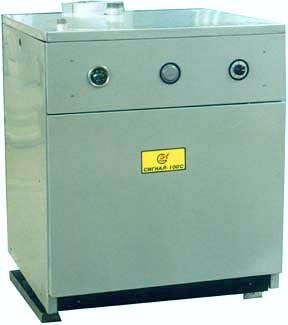

Котлы КОВ-С 50-100 кВт

ОБЛАСТЬ ПРИМЕНЕНИЯ: Котлы со стальным теплообменником, работают на природном газе, применяются для отопления жилых домов, коттеджей, офисов, объектов соцкультбыта и т. д., оборудованных системами водяного отопления с принудительной циркуляцией. Котлы могут работать с бойлерами, а также на сжиженном газе. ПРЕИМУЩЕСТВА: Автоматика регулирования и безопасности БАРГ со встроенным стабилизатором давления газа, термогенератором повышенной мощности обеспечивает высокую надежность и безопасность, а также возможность подключения электронного программатора регулирования температуры воздуха в отапливаемом помещении, сигнализатора загазованности. Щелевые горелки из нержавеющей стали в комплекте с автоматикой БАРГ обеспечивают: - большой срок службы; - устойчивое горение, экологическую чистоту продуктов сгорания, соответствующую Европейским нормам; - экономию расхода газа до 20% по сравнению с существующими отечественными аналогами. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование параметров Тип изделия КОВ-50С КОВ-60С КОВ-80С КОВ-100С Вид топлива Природный газ по ГОСТ 5542-87 Отапливаемая площадь, м2 650 790 950 1200 Номинальное давление, кПа 1,3 Расход газа, нм3/ч:  - наименьший  - наибольший 2,64 5,70 3,40 7,20 4,10 9,10 5,20 11,30 Диапазон давлений природного газа, Па 600...3000 Рабочее давление воды в котле, МПа до 0,3 Температура продуктов сгорания на выходе из котла, оС, не менее 110 Диапазон регулирования температуры отопительной воды, оС 50...90 Коэффициент полезного действия, % не менее 89 Присоединительная резьба патрубков для подвода и отвода воды по ГОСТ 6357-81 G 2 - В Присоединительная резьба штуцера для подвода газа по ГОСТ 6357-81 G 1 - А Масса, кг 260 285 Срок службы, лет, не менее 15 Гарантийный срок эксплуатации 30 месяцев со дня продажи через торговую сеть Габаритно - монтажная схема больших котлов КОВ-С "СИГНАЛ" 1.  блок автоматического регулирования газа; 2.  указатель температуры воды; 3.  датчик безопасности по тяге; 4.  регулятор температуры; 5.  теплообменник; 6.  стенка съемная; 7.  гайка глухая; 8.  дистанционная трубка (запальник); 9.  отражатель; 10.  газогорелочное устройство; 11.  ручка блока; 12.  датчик предельной температуры; 13.  фильтр газовый; 14.  винт; 15.  контргайка; 16.  муфта Примечание. Датчик безопасности по тяге может быть размещен в зоне D, обозначенной пунктиром. Наименование параметров Тип изделия КОВ-50С КОВ-60С КОВ-80С КОВ-100С Габаритные размеры, мм, не более:  - Глубина (А) 892 976  - Ширина 719  - Высота 895 Монтажные размеры, мм, не более: L1 585 669 L2 490 574 L3 746 830

Котлы КОВ-СПВ 10-40 кВт

НАЗНАЧЕНИЕ: котлы со стальным теплообменником, работают на природном газе, применяются для отопления и горячего водоснабжения жилых домов, коттеджей, офисов, объектов соцкультбыта и т. д., оборудованных системами водяного отопления с естественной или принудительной циркуляцией. ПРЕИМУЩЕСТВА: Автоматика регулирования и безопасности БРГГ-1Э с термогенератором повышенной мощности обеспечивает высокую надежность и безопасность, а также возможность подключения сигнализатора загазованности в помещении. Щелевые горелки из нержавеющей стали в комплекте с автоматикой БРГГ –1Э обеспечивают: большой срок службы; устойчивое горение; экологическую чистоту продуктов сгорания, соответствующую Европейским нормам; экономию расхода газа до 20% по сравнению с существующими отечественными аналогами;  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование характеристики Тип изделия КОВ-10СПВ КОВ-12,5СПВ КОВ-16СПВ КОВ-20СПВ КОВ-25СПВ КОВ-31,5СПВ КОВ-40СПВ Номинальная теплопроизводительность, кВт 10 12,5 16 20 25 31,5 40 Допускаемое отклонение номинальной теплопроизводительности, % 10 Вид топлива Природный газ по ГОСТ 5542-87 Отапливаемая площадь, м2 140 175 210 270 335 420 535 Номинальное давление, кПа 1,3 Расход газа, нм3/ч 0,55...1,21 0,69...1,52 0,82...1,82 1,07...2,38 1,32...2,93 1,66....3,69 2,1...4,7 Диапазон давлений природного газа, Па 600...1800 Рабочее давление воды в системе отопления, МПа, не более 0,1 Максимальная температура воды на выходе из котла, оС, не более 95 Разрежение за котлом, Па, не более 25 40 Расход воды для санитарных нужд л/мин при Dt=35оС при Dt=25оС 4,3 6,0 5,0 7,0 6,5 9,1 8,2 11,5 10,0 14,0 12,0 16,8 13,0 18,2 Температура продуктов сгорания на выходе из котла, оС, не менее 110 Диапазон регулирования температуры отопительной воды, оС 50...90 Коэффициент полезного действия, % не менее 92 Условный проход для присоединения котлов к системе отопления, мм 40 50 Присоединительная резьба патрубков для подвода и отвода воды по ГОСТ 6357-81 G - 11/2 - В G 2-B Условный проход для присоединения котлов к газопроводу 20 Присоединительная резьба штуцера для подвода газа по ГОСТ 6357-81 G - 3/4 - A Присоединительная резьба штуцеров отбора санитарной воды по ГОСТ 6357-81 G - 1/2 - B Масса, кг 65 85 105 Срок службы, лет, не менее 15 Гарантийный срок эксплуатации 30 месяцев со дня продажи через торговую сеть Габаритные размеры, мм, не более: - глубина 432 - ширина (А) 252 362 474 - высота 978 - диаметр дымохода, мм (Б) 100 130 160 ГАБАРИТНО-МОНТАЖНАЯ СХЕМА КОТЛОВ КОВ-СПВ 1-газовая горелка, 2-регулятор газовой горелки БРГГ-1Э, 3-шкала регулятора температуры воды, 4-указатель температуры воды, 5-датчик безопасности по предельной температуре ДБПТ, 6-датчик безопасности по тяге ДБТ, 7-колодочка клеммная, 8-стенка съемная, 9-отражатель, 10-ручка блока регулятора, 11-отверстие в стенке съемной, 12-патрубок подсоединения обводного канала, 13-патрубок для подсоединения газа, 14-патрубок подсоединения входящей отопительной воды, 15-патрубок подсоединения выходящей отопительной воды, 16-патрубок подсоединения дымохода, 17-термогенератор ТГ-4, 18-указатель работы запальника, 19-штуцер подвода холодной воды, 20-штуцер отвода горячей воды, 21- кнопка блока розжига

Устройство газогорелочное печное УГОП-П-16 ,

НАЗНАЧЕНИЕ: для установки в отопительные бытовые печи, оборудованные под газ; оснащено термодатчиком, устройством безопасности и газовым клапаном прекращения подачи газа в устройство при погасании запальной горелки, нарушении тяги в топливнике, дымоходе и поддувале печи и при отказах автоматики. ПРЕИМУЩЕСТВА: Отсечка газа при отрицательной тяге повышает безопасность и уменьшает возможность отравления угарным газом. Выпускаются в двух исполнениях: УГОП-П-16-00 – с датчиком по тяге; УГОП-П-16-01 – без датчика по тяге ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование параметра Тип изделия УГОП-П-16 Топливо Природный газ по ГОСТ 5542-87 Номинальное давление газа, кПа 1,3 Номинальная тепловая мощность, кВт 16,0±0,8 Содержание окиси углерода в сухих неразбавленных продуктах сгорания, % по объему, не более 0,05 Время отключения устройства, с., при прекращении подачи газа при отсутствии пламени на запальной горелке не более не менее 60 5 при отсутствии тяги в топливнике печи не более не менее 60 10 Размер штуцера для подвода газа условный проход, мм Резьба по ГОСТ 6357-81 20 G 3/4 - А Размер рамки, закладываемой в топливник, мм 250х200 Габаритные размеры устройства, мм 300х380х420 Масса, кг, не более 8 Срок службы, лет 15 Гарантийный срок 24 месяца со дня продажи через розничную торговую сеть

БЫТОВЫЕ ГАЗОВЫЕ КОТЛЫ «ЛЕМАКС» (Россия)

КПД не менее 90-93% Малые габариты и эффективность работы
совмещаются в одном приборе Продукция признана на Федеральном уровне – малогабаритные котлы
вошли в «100 лучших товаров России» Широкая цветовая гамма Прочное полимерное покрытие Надежность и безопасность автоматики Выравнивание давления газа (с автоматикой Sit) Пьезорозжиг (с автоматикой Sit) Гарантийный срок – 3 года, срок службы не менее 14 лет. Для визуального контроля котлы комплектуются
стрелочным термометром Сечение дымохода котла КС-Г-7,5 и КС-Г-10
позволяет подключить в один дымоход котел и водонагреватель

№ п/п тех. характеристика КС-Г-7,5* КС-Г-10* КС-Г-16* КС-Г-20 КС-Г-25 КС-Г-30 1 Номинальная теплопроизводительность (кВт) 7,5 10 16 20 25 30 2 Общая площадь отапливаемого помещения при высоте 2,6 м (м2) 85 110 180 240 300 350 3 Максимальный расход газа (м3/час) 0,8 1,1 1,8 2,45 3 3,6 4 Коэффициент полезного действия КПД (не менее %) - автоматика "Арбат" - автоматика "Мимакс" - автоматика "Sit" горелка "Bray" 90 90 92,3 90 90 92,3 90 90 92,3 90 90 92,3 90 90 92,3 90 90 92,3 5 Диапазон регулирования температуры воды на выходе из котла (0С) 40-90 40-90 40-90 40-90 40-90 40-90 6 Номинальное давление газа (кВт) 1,3 1,3 1,3 1,3 1,3 1,3 7 Диаметр газоотводящего патрубка (мм) 80 80 130 130 130 130 8 Разряжение за котлом (Па) 5-25 5-25 5-25 5-25 5-40 5-40 9 Габаритные размеры (не более мм) - ширина- - глубина - высота 10 Присоеденительная резьба для подвода газа 1 1/2" 1 1/2" 2" 2" 2" 2" 11 Присоеденительная резьба для подвода газа 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 12 Масса (не более кг) 35 35 45 55 70 75

* - Звездочкой помечены котлы, вошедшие в 100 лучших товаров России

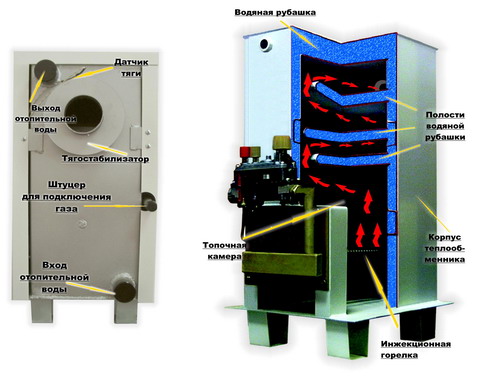

СХЕМА КОТЛА

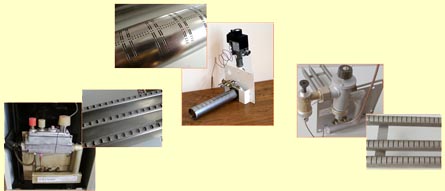

Комплектация

 Котлы комплектуются материалами лучших производителей России, ближнего и дальнего зарубежья. Все необходимые запасные части прибора проходят многоступенчатый контроль качества.

 Автоматика «Sit»
 (Италия)
 Горелка «Bray»
 (Великобритания)















 Автоматика
 «Мимакс»
 Автоматика
 «Арбат»
