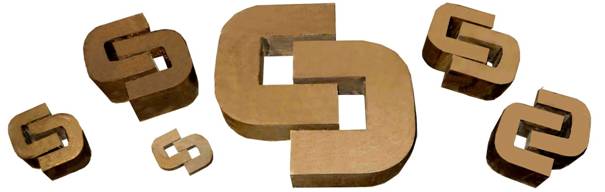

Магнитопроводы витые разрезные броневой конструкции типа ШЛ по ГОСТ |
|
№ | Типоразмер | Геометрия кольца, (мм) | Масса, (г) | Вид производства | |||
a | b | c min | h min | ||||
1. | ШЛ 8*16 | 4 | 16 | 8 | 20 | 66 | малосерийное |
2. | ШЛ 12*12,5 | 6 | 12,5 | 12 | 30 | 116 | серийное |
3. | ШЛ 12*20 | 6 | 20 | 12 | 30 | 184 | малосерийное |
4. | ШЛ 12*25 | 6 | 25 | 12 | 30 | 228 | малосерийное |
5. | ШЛ 12*25 БК | 6 | 25 | 12 | 31,25 | 240 | серийное |
6. | ШЛ 16*16 | 8 | 16 | 16 | 40 | 260 | серийное |
7. | ШЛ 16*20 | 8 | 20 | 16 | 40 | 336 | серийное |
8. | ШЛ 16*25 | 8 | 25 | 16 | 40 | 406 | серийное |
9. | ШЛ 16*32 | 8 | 32 | 16 | 40 | 520 | малосерийное |
10. | ШЛ 20*20 | 10 | 20 | 20 | 50 | 508 | серийное |
11. | ШЛ 20*25 | 10 | 25 | 20 | 50 | 634 | малосерийное |
12. | ШЛ 20*32 | 10 | 32 | 20 | 50 | 812 | серийное |
13. | ШЛ 20*40 | 10 | 40 | 20 | 50 | 1012 | малосерийное |
14. | ШЛ 25*25 | 12,5 | 25 | 25 | 62,5 | 984 | малосерийное |
15. | ШЛ 25*32 | 12,5 | 32 | 25 | 62,5 | 1268 | малосерийное |
16. | ШЛ 25*40 | 12,5 | 40 | 25 | 62,5 | 1606 | серийное |
17. | ШЛ 25*50 | 12,5 | 50 | 25 | 62,5 | 1978 | малосерийное |
18. | ШЛ 40*32 | 20 | 32 | 32 | 80 | 2712 | малосерийное |
Магнитопроводы витые разрезные броневой конструкции типа ШЛМ по ГОСТ |
|
№ | Типоразмер | Геометрия кольца, (мм) | Масса, (г) | Вид производства | |||
a | b | c min | h min | ||||
1. | ШЛМ 10*12,5 (h=19) | 5 | 12,5 | 6 | 19 | 62 | серийное |
2. | ШЛМ14*11 (схh=7,2х21,8) | 6,8 | 11 | 7,2 | 21,8 | 86 | серийное |
3. | ШЛМ 12*16 (h=23,5) | 6 | 16 | 8 | 23,5 | 116 | малосерийное |
4. | ШЛМ 12*20 | 6 | 20 | 8 | 23,5 | 146 | серийное |
5. | ШЛМ12*25ВР (верт. рез) | 6 | 25 | 8 | 23 | 180 | малосерийное |
6. | ШЛМ 16*32 | 8 | 32 | 9 | 26 | 360 | серийное |
7. | ШЛМ 20*25 | 10 | 25 | 12 | 36 | 480 | серийное |
8. | ШЛМ20*30(КУВШ…000) | 10 | 30 | 12 | 29,8 | 512 | серийное |
9. | ШЛМ 20*32 | 10 | 32 | 12 | 36 | 602 | серийное |
10. | ШЛМ 20*40 (а=10,5) | 10,5 | 40 | 12 | 36 | 802 | серийное |
11. | ШЛМ 20*40 | 10 | 40 | 12 | 36 | 756 | серийное |
12. | ШЛМ 25*25 | 12,5 | 25 | 15 | 45 | 736 | серийное |
13. | ШЛМ 25*32 | 12,5 | 32 | 15 | 45 | 942 | серийное |
14. | КУВШ…027 | 12,8 | 8 | 12,4 | 39,3 | 230 | серийное |
15. | ШЛР 21*32 (схh=13х85) | 10,5 | 32 | 13 | 85 | 1140 | малосерийное |
Магнитопроводы витые разрезные стержневой конструкции по ГОСТ типа ПЛР |
|
№ | Типоразмер | Геометрия кольца, (мм) | Масса, (г) | Вид производства | |||
a | b | c min | h min | ||||
1. | ПЛР 16*12,5 | 16 | 12,5 | 16 | 60 | 300 | серийное |
2. | ПЛР 16*25 | 16 | 25 | 16 | 60,8 | 602 | серийное |
3. | ПЛР 20-32 (схh=25х37) | 20 | 32 | 25 | 37 | 884 | малосерийное |
4. | ПЛР 21*32 | 21 | 32 | 25 | 85 | 1420 | малосерийное |
5. | ПЛР 21*32 (с=35) | 21 | 32 | 35 | 85 | 1517 | малосерийное |
Россия, Великий Новгород, ул. Великая, 18 E-mail: *****@***ru http://www. spectr. ***** ф.(81, т.(81, , (сбыт) |
Магнитопроводы витые разрезные стержневой конструкции по ГОСТ типа ПЛ |
|
№ | Типоразмер | Геометрия кольца, (мм) | Масса, (г) | Вид производства | |||
a | b | c min | h min | ||||
1. | ПЛ 5,3*11*16 | 5,3 | 11 | 6 | 16 | 26 | серийное |
2. | ПЛ 8*12,5*22,5 | 8,8 | 12,5 | 12,4 | 22,5 | 80 | серийное |
3. | ПЛ 12,5*16*25 | 12,5 | 16 | 16 | 25 | 180 | малосерийное |
4. | ПЛ 12,5*25*50 | 12,5 | 25 | 20 | 50 | 414 | малосерийное |
5. | ПЛ 15*40*90 (с=30) | 15 | 40 | 30 | 90 | 1273 | малосерийное |
6. | ПЛ 16*32*65 | 16 | 32 | 25 | 65 | 872 | малосерийное |
7. | ПЛ 16*32*80 | 16 | 32 | 25 | 80 | 985 | малосерийное |
8. | ПЛ 20*40*60 | 20 | 40 | 32 | 60 | 1460 | малосерийное |
9. | ПЛ 20*40*80 | 20 | 40 | 32 | 80 | 1695 | малосерийное |
10. | ПЛ 20*40*100 | 20 | 40 | 32 | 100 | 1932 | малосерийное |
11. | ПЛ 25*40*90 (с=30) | 25 | 40 | 30 | 90 | 2354 | малосерийное |
12. | ПЛ 25*50*80 | 25 | 50 | 40 | 80 | 2942 | малосерийное |
13. | ПЛ 25*50*100 | 25 | 50 | 40 | 100 | 3310 | малосерийное |
14. | ПЛ 25*50*100 (с=32) | 24,5 | 50 | 32 | 100 | 3086 | малосерийное |
15. | ПЛ 25*50*120 | 25 | 50 | 40 | 120 | 3680 | малосерийное |
16. | ПЛ 26*40*80 | 26 | 40 | 32 | 80 | 2335 | малосерийное |
17. | ПЛ 26*50*80 | 26 | 50 | 40 | 80 | 3090 | малосерийное |
18. | ПЛ 32*32*80 | 32 | 32 | 50 | 80 | 2728 | малосерийное |
19. | ПЛ 40*40*120 | 40 | 40 | 64 | 120 | 5835 | малосерийное |
20. | ПЛ 48*40*160 (с=64) | 48 | 40 | 64 | 160 | 8493 | малосерийное |
21. | ПЛ 50*32*160 (с=64) | 50 | 32 | 64 | 160 | 7160 | малосерийное |
22. | ПЛ 50*40*160 (с=64) | 50 | 40 | 64 | 160 | 8943 | малосерийное |
23. | ПЛ 50*50*160 (с=64) | 50 | 50 | 64 | 160 | 11180 | малосерийное |
Россия, Великий Новгород, ул. Великая, 18 E-mail: *****@***ru http://www. spectr. ***** ф.(81, т.(81, , (сбыт) |
Магнитопроводы ленточные кольцевые типа ОЛ по ГОСТ |
|
№ | Типоразмер | Геометрия кольца, (мм) | Масса, (г) | Вид производства | |||
a | b | d | D | ||||
1. | ОЛ 32/50-16 | 9 | 16 | 32 | 50 | 136 | малосерийное |
2. | ОЛ 34/48-16 | 7 | 16 | 34 | 48 | 106 | малосерийное |
3. | ОЛ 34/48-25 | 7 | 25 | 34 | 48 | 165 | малосерийное |
4. | ОЛ 40/64-16 | 12 | 16 | 40 | 64 | 228 | малосерийное |
5. | ОЛ 40/64-25 | 12 | 25 | 40 | 64 | 360 | малосерийное |
6. | ОЛ 50/80-25 | 15 | 25 | 50 | 80 | 562 | малосерийное |
7. | ОЛ 50/80-32 | 15 | 32 | 50 | 80 | 720 | малосерийное |
8. | ОЛ 60/110-30 | 25 | 30 | 60 | 110 | 1470 | малосерийное |
9. | ОЛ 70/160-50 | 45 | 50 | 70 | 160 | 5967 | малосерийное |
10. | ОЛ 100/145-32 | 22,5 | 32 | 100 | 145 | 2034 | малосерийное |
11. | ОЛ 100/145-40 | 22,5 | 40 | 100 | 145 | 2543 | малосерийное |
12. | ОЛ 100/145-50 | 22,5 | 50 | 100 | 145 | 3178 | малосерийное |
13. | ОЛ 120/200-40 | 40 | 40 | 120 | 200 | 5904 | малосерийное |
14. | ОЛ 130/230-40 | 50 | 40 | 130 | 230 | 8300 | малосерийное |
