В статье рассмотрены методы устранения литейных дефектов тепловодосчетчиков с использованием композиционных полимерных материалов (КПМ), а именно: металлополимерных композитов и анаэробных материалов.
Полученные результаты показали, что отбракованные корпусные детали, прошедшие восстановление металлополимерными композитами и анаэробными материалами, выдержали испытание на герметичность и могут быть рекомендованы к эксплуатации в тепло - и водопроводных сетях.
Ключевые слова: тепловодосчетчики, металлополимерные композиты, анаэробные материалы.
The article considers methods for elimination heat and water meter casting defects with composite polymeric materials (CPM) namely with metal-polymer composites and anaerobic materials. The achieved results showed that discarded nonrotational parts that have been restored using metal-polymer composites and anaerobic materials passed the test for leaktightness and can be recommended to operate in heat and water supply networks.
Key words: heat and water meters, metal-polymer composites, anaerobic materials.
Основными объектами инженерной инфраструктуры жилищно-коммунального хозяйства являются энергетический и водохозяйственный комплексы, решающие вопросы обеспечения энергетическими и водными ресурсами предприятий отраслевой, местной промышленности и коммунального хозяйства; зданий общественного и индивидуального пользования.
Оборудование, трубопроводы, арматура, насосы, фильтры, приборы учета и т. д. – это совокупность элементов, образующих целостное единство технических систем тепло-и водопроводных сетей.
В условиях реорганизации и реформирования жилищно-коммунального хозяйства большое значение имеют проблемы поддержки на высоком уровне работоспособности технических систем и применения ресурсосберегающих технологий предоставления услуг потребителю, что невозможно без более широкого использования в технических системах тепло - и водоснабжения приборов учета тепла и воды.
В связи с увеличением объемов промышленного и гражданского строительства, постоянным ростом тарифов на тепловую энергию и воду потребность в приборах учёта воды для индивидуального жилья на данный момент исчисляется сотнями тысяч, приборами для учета воды на промышленных предприятиях десятками тысяч.
Основный элемент данных приборов – проточная часть, являющаяся элементом корпуса, изготовленного из металла методом литья.
Корпуса приборов (Dy 50-250 мм) выполнены из серого чугуна и представляют собой цилиндрические отливки с фланцами по ГОСТ для присоединения к трубопроводу и горловинной для размещения измерительного блока (измерительной вставки). Корпуса приборов (Dy 15-40 мм) выполнены в виде цилиндрической отливки из латуни, которая на обоих концах имеет трубную резьбу для присоединения к трубопроводу и горловину для установки счетного механизма.
В процессе эксплуатации в корпусах приборов учёта тепла и воды проявляются определенного вида дефекты, из-за которых дальнейшее их использование становится невозможным. Причины выхода из строя систем водоснабжения и теплоснабжения многообразны.
Анализ дефектов, возникающих на трубопроводах и в оборудовании технических систем тепло - и водопроводных сетей, показывает, что одной из причин являются литейные дефекты отливок. Более половины всех деталей (рабочие колеса насосов, корпуса и т. д.) в машинах, приборах и оборудовании технических систем изготавливаются литьем, и по некоторым позициям номенклатуры брак доходит до 25–30%.
Опыт эксплуатации технических систем тепло - и водоснабжения позволяет выделить дефекты, наиболее часто встречающиеся в литейных деталях. Это дефекты, которые по внешним признакам объединены в группу «Несплошности в теле отливки» – трещины, раковины, пористость и рыхлоты [1].
Увеличение срока службы технологического оборудования, деталей, приборов учета тепла и воды являются следствием все более широкого применения в производственном цикле современных ресурсосберегающих ремонтных технологий.
Традиционные методы устранения дефектов технических систем являются не всегда эффективными, не позволяют провести ремонтные работы оперативно, требуют значительных материальных и трудовых ресурсов [2].
Поэтому вызывают определенный интерес возможности устранения литейных и эксплуатационных дефектов корпусных деталей приборов учета тепла и воды прогрессивными технологиями с использованием композиционных полимерных материалов (КПМ), а именно: металлополимерных композитов и анаэробных материалов (клеи и герметики) [2,3,4].
Анализ дефектов корпусных деталей в технических системах тепло - и водоснабжения позволил классифицировать их по следующим признакам, характеризующим скрытые, проявившиеся литейные дефекты и приобретенные в процессе эксплуатации, которые дают возможность установить истинную причину неработоспособности деталей и разработать методику по их эффективному восстановлению (рисунок 1).

Рисунок 1 – Классификация дефектов корпусных деталей
Порядка 3% дефектов оценены как существенные, не подлежащие устранению. На долю приобретенных дефектов приходятся 65% от их общего числа.
В результате анализа дефектов корпусных деталей предложены варианты методов их устранения с применением композиционных полимерных материалов, которые представлены в таблице 1, где знаком «+» обозначена рекомендация к применению, знаком «-» – не рекомендовано.
Таблица 1 – Варианты методы устранения дефектов корпусных деталей
Дефекты КПМ | Литейные | Эксплутационные | ||||||||
Микротрещины | Раковины | Пористость | Рыхлота | Трещины | Пробоины | Свищи | Сколы | Выбоины | Отломы | |
Композиционные материалы | - | + | - | - | + | + | + | + | + | + |
Анаэробные материалы | + | + | + | + | - | - | - | - | - | - |
В настоящее время на российском рынке представлены композиционные материалы как известных зарубежных фирм, так и отечественных производителей.
Из зарубежных фирм, выпускающих КПМ, наиболее предпочтительной является польская компания «Честер Молекуляр». Предлагаемая продукция отличается стабильным качеством и по своим характеристикам не уступает материалам, поставляемым на отечественный рынок известными фирмами «Бельзона» (США), «Дурметал» (Швейцария), «Диамант» (Германия), «Локтайт» (США) и др., но значительно дешевле, т. е. по соотношению «цена/качество» является наиболее привлекательной.
Фирма «Честер Молекуляр» предлагает группы композиционных материалов различных по своим характеристикам и возможностями применения.
Среди отечественных КПМ наилучшими характеристиками обладают материалы «Лео» и «Полимет». Их применение позволяет осуществлять быстрое устранение разнообразных дефектов – трещин, пробоин, раковин, сколов – в деталях из цветных и черных металлов без нагрева восстанавливаемых поверхностей.
По технологиям, разработанным специалистами РГУТиС, с применением композиционных полимерных и анаэробных материалов были устранены литейные и эксплуатационные дефекты корпусов тепловодосчётчиков [5].
На предприятии теплосети» в соответствии с программой совместных научно-исследовательских работ были проведены на поверочных установках гидравлические испытания корпусных деталей на герметичность [6].
Гидравлические испытания восстановленных корпусных деталей на герметичность проводились на поверочной установке УПВ (рисунок 2). Универсальная установка предназначена для настройки, градуировки, поверки и испытаний тепловодосчётчиков и расходомеров горячей и холодной воды всех типов при их проектировании, изготовлении, ремонте и эксплуатации. В качестве измерительных устройств используются высокоточные электромагнитные расходомеры (государственный реестр ).

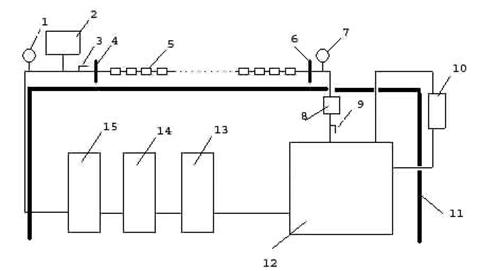

Рисунок 2 – Структурная схема поверочной установки УПВ:
1,7 – манометры; 2 – эталонный счетчик-расходомер; 3,9 – шаровые краны;
4,6 – зажимные устройства; 5 – корпуса счетчиков;
8 – ресивер (служит для циркуляции воды в системе);
10 – коммутация гидросистемы; 11 – монтажный стол;
12 – бак-гидроаккумулятор; 13,14,15 – насосы
Основные технические характеристики.
1. Минимальный расход – 0,03м3/ч..
2. Максимальный расход – 1200 м3/ч..
3. Предел допускаемой относительной погрешности измерения:
– объема ± 0,25%
– расхода ± 0,2%
4. Рабочая среда – вода с температурой от 15 до 25 ºС.
5. Давление в системе – 6-9 атм..
6. Зажимные устройства – гидравлические.
Установка обеспечивает поверку и калибровку тепловодосчётчиков и расходомеров путем сличения их показаний с показаниями эталонных счетчиков-расходомеров воды. С помощью шаровых кранов или задвижек устанавливается расход воды в системе. Через приборы проливается определенный объем воды с заданным давлением и расходом, которые контролируются по эталонным расходомерам-счетчикам визуально. Дополнительно давление в системе контролируется манометрами. Циркуляция воды обеспечивается одним, двумя или тремя насосами, в зависимости от требуемого диапазона расходов. Установка оснащена гасителями пульсации, устройством отвода воздуха. Запас воды, необходимый для работы установки, хранится в баке - гидроаккумуляторе.
Испытанию подверглись восстановленные корпуса тепловодосчетчиков диаметром 15 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 65 мм, 80 мм, 100 мм, 125 мм, 150 мм, 200 мм и 250 мм, взятых выборочно по пять штук каждого типа. Основные характеристики данных приборов учёта тепла и воды представлены в таблице 2.
Таблица 2 – Основные характеристики приборов учёта тепла и воды
Основные технические характеристики | Диаметр счетчика воды, мм | ||||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
Наименьший расход Qmin | 0,02 | 0,1 | 0,14 | 0,24 | 0,3 | 0,7 | 0,75 | 0,8 | 1,5 | 3 | 3,5 | 6,5 | 12 |
Переходный расход Qt | 0,08 | 0,25 | 0,35 | 0,6 | 1 | 2 | 5 | 6 | 6 | 8 | 12 | 12 | 20 |
Эксплуатационный расход Qэ | 1 | 2,5 | 3,5 | 6 | 10 | 35 | 50 | 75 | 125 | 150 | 175 | 325 | 600 |
Максимальный расход Qmax | 2 | 4 | 5 | 12 | 20 | 70 | 100 | 150 | 250 | 300 | 350 | 650 | 1200 |
Порог чувствительности | 0,01 | 0,02 | 0,05 | 0,09 | 0,15 | 0,35 | 0,38 | 0,4 | 0,75 | 1,5 | 1,75 | 3,3 | 5 |
Потеря давления при максимальном расходе не превышает 100кПа (1,0кгс/см3) | |||||||||||||
Для чистоты эксперимента на каждом расходе проводили по десять измерений, затем выводили среднее арифметическое. Проверку проводили на расходах воды в диапазоне от 0,1 м3/ч до максимального Qmax, для каждого образца восстановленного тепловодосчётчика. В ходе работы было выявлено, что с увеличением расхода воды происходит потеря давления, не превышающая при максимальном расходе 100 кПа, и это согласуется с требованиями технических условий [7].
Анализ испытаний показал, что гидравлические характеристики восстановленных изделий соответствуют допустимым значениям, указанным в технических условиях. Их значения приведены в таблицах 3 и 4, в графическом виде представлены на рисунках 3–5.
Таблица 3 – Гидравлические характеристики восстановленных изделий (диаметр проточной части водосчётчика 15–50 мм)
Расход воды, м3/ч | Диаметр проточной части водосчётчика, мм | |||||
15 | 20 | 25 | 32 | 40 | 50 | |
Потери давления, кПа | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
0,1 | 0,1 | - | - | - | - | - |
0,2 | 0,3 | 0,15 | - | - | - | - |
0,3 | 1 | 0,3 | 0,1 | - | - | - |
0,4 | 2 | 0,8 | 0,2 | - | - | - |
0,5 | 4 | 1,8 | 0,4 | - | - | - |
0,6 | 5 | 2,2 | 0,5 | - | - | - |
0,7 | 6,5 | 3 | 0,8 | - | - | - |
0,8 | 7,5 | 3,2 | 0,9 | - | - | - |
0,9 | 9 | 3,5 | 1 | - | - | - |
1 | 10 | 4 | 1,5 | 1 | - | - |
2 | 29 | 14 | 3,2 | 2,9 | 1 | - |
3 | - | 30 | 8 | 6 | 2,5 | - |
4 | - | 100 | 10,8 | 12 | 5 | - |
5 | - | - | 30 | 25 | 10 | - |
6 | - | - | - | 31 | 13 | - |
7 | - | - | - | 41 | 18 | - |
8 | - | - | - | 45 | 20 | - |
9 | - | - | - | 50 | 22 | - |
10 | - | - | - | 60 | 25 | 1 |
20 | - | - | - | - | 99 | 3,5 |
30 | - | - | - | - | - | 7,9 |
40 | - | - | - | - | - | 17 |
50 | - | - | - | - | - | 19 |
60 | - | - | - | - | - | 25 |
70 | - | - | - | - | - | 32 |
80 | - | - | - | - | - | 40 |
90 | - | - | - | - | - | 48 |
100 | - | - | - | - | - | 53 |
Таблица 4 – Гидравлические характеристики восстановленных изделий (диаметр проточной части водосчётчика 65–250 мм)
|
