Лабораторная работа №3
Цель работы: Создание диаграммы декомпозиции А2
Теоретические сведения
В реальных диаграммах к каждой работе может подходить и от каждой может отходить около десятка стрелок. Если диаграмма содержит 6-8 работ, то она может содержать 30-40 стрелок, причем они могут сливаться, разветвляться и пресекаться. Такие диаграммы могут стать очень плохо читаемыми. В IDEF0 существуют соглашения по рисованию диаграмм, которые призваны облегчить чтение и экспертизу модели. Некоторые из этих правил BPwin поддерживает автоматически, выполнение других следует обеспечить вручную.
· Прямоугольники работ должны располагаться по диагонали с левого верхнего в правый нижний угол (порядок доминирования). При создании новой диаграммы декомпозиции BPwin автоматически располагает работы именно в таком порядке. В дальнейшем можно добавить новые работы или изменить расположение существующих, но нарушать диагональное расположение работ по возможности не следует. Порядок доминирования подчеркивает взаимосвязь работ, позволяет минимизировать изгибы и пересечения стрелок.
· Следует максимально увеличивать расстояние между входящими или выходящими стрелками на одной грани работы. Если включить опцию Line Drawing: Automatically space arrows на закладке Layout диалога Model Properties (меню Edit/Model Properties), BPwin будет располагать стрелки нужным образом автоматически.
· Следует максимально увеличить расстояние между работами, поворотами и пересечениями стрелок.
· Если две стрелки проходят параллельно (начинаются из одной и той же грани одной работы и заканчиваются на одной и той же грани другой работы), то по возможности следует их объединить и назвать единым термином.
· Обратные связи по входу рисуются "нижней" петлей, обратная связь по управлению - "верхней" (см. рис. 1.15, 1.17). BPwin автоматически рисует обратные связи нужным образом. Его можно "обмануть", но лучше этого не делать.
· Циклические обратные связи следует рисовать только в случае крайней необходимости, когда подчеркивают значение повторно используемого объекта. Принято изображать такие связи на диаграмме декомпозиции. BPwin не позволяет создать циклическую обратную связь за один прием. Если все же необходимо изобразить такую связь, следует сначала создать обычную связь по входу, затем разветвить стрелку, направить новую, ветвь обратно ко входу работы-источника и, наконец, удалить старую ветвь стрелки выхода (рис.2.3.1).
Рис. 2.3.1. Пример обратной циклической связи
· Следует минимизировать число пересечений, петель и поворотов стрелок. Это ручная и, в случае насыщенных диаграмм, творческая работа (рис. 2.3.2).
Рис. 2.3.2. Минимизация пересечений и поворотов стрелок
· Если нужно изобразить связь по входу, необходимо избегать "нависания" работ друг над другом. В этом случае BPwin изображает связи по входу в виде петли, что затрудняет чтение диаграмм (рис. 2.3.3).
Рис. 2.3.3. Пример правильного (справа) и неправильного (слева) расположения работ при изображении связи по входу
Порядок выполнения работы
1.
Декомпозируем работу «Сборка и тестирование компьютеров» с 4-мя работами, используя методологию IDEF0 по следующим критериям:
· Производственный отдел получает заказы клиентов от отдела продаж по мере их поступления.
· Диспетчер координирует работу сборщиков, сортирует заказы, группирует их и дает указание на отгрузку компьютеров, когда они готовы.
· Каждые 2 часа диспетчер группирует заказы – отдельно для настольных компьютеров и ноутбуков – и направляет на участок сборки.
· Сотрудники участка сборки собирают компьютеры согласно спецификациям заказа и инструкциям по сборке. Когда группа компьютеров, соответствующая группе заказов, собрана, она направляется на тестирование. Тестеры проверяют каждый компьютер и в случае необходимости заменяют неисправные компоненты.
· Тестеры направляют результаты тестирования диспетчеру, который на основании этой информации принимает решение о передаче компьютеров, соответствующих группе заказов, на отгрузку.
· На основе этой информации внесите новые работы и стрелки (табл. 4.3.1 и 4.3.2).
Таблица 2.3.1. Работы диаграммы декомпозиции А2
Activity Name | Activity Definition |
Отслеживание расписания и управление сборкой и тестированием | Просмотр заказов, установка расписания выполнения заказов, просмотр результатов тестирования, формирование групп заказов на сборку и отгрузку |
Сборка настольных компьютеров | Сборка настольных компьютеров в соответствии с инструкциями и указаниями диспетчера |
Сборка ноутбуков | Сборка ноутбуков в соответствии с инструкциями и указаниями диспетчера |
Тестирование компьютеров | Тестирование компьютеров и компонентов. Замена неработающих компонентов |
Таблица 2.3.2. Стрелки диаграммы декомпозиции А2
Arrow Name | Arrow Source | Arrow Source Type | Arrow Destination | Arrow Destination. Type |
Заказы на настольные компьютеры | Отслеживание расписания и управление сборкой и тестированием | Output | Сборка настольных компьютеров | Control |
Заказы на ноутбуки | Отслеживание расписания и управление сборкой и тестированием | Output | Сборка ноутбуков | Control |
Компоненты | Граница диаграммы | Input | Сборка настольных компьютеров | Input |
Сборка ноутбуков | Input | |||
Тестирование компьютеров | Input | |||
Настольные компьютеры | Сборка настольных компьютеров | Output | Тестирование компьютеров | Input |
Ноутбуки | Сборка ноутбуков | Output | Тестирование компьютеров | Input |
Персонал производственного отдела | Граница диаграммы | Mechanism | Сборка настольных компьютеров | Mechanism |
Mechanism | Сборка ноутбуков | Mechanism | ||
Диспетчер | Персонал производственного отдела | Mechanism | Отслеживание расписания и управление сборкой и тестированием | Mechanism |
Тестер | Персонал производственного отдела | Mechanism | Тестирование компьютеров | Mechanism |
Заказы клиентов | Control 1 (C1) | Control | Отслеживание расписания и управление сборкой и тестированием | Conrol |
Правила сборки и тестирования | Control 2 (C2) | Control | Сборка настольных компьютеров | Control |
Сборка ноутбуков | Control | |||
Тестирование компьютеров | Control | |||
Результаты сборки и тестирования | Сборка настольных компьютеров | Output | Output 1 (O1) | Output |
Сборка ноутбуков | Output | Output 1 (O1) | Output | |
Тестирование компьютеров | Output | Output 1 (O1) | Output | |
Результаты тестирования | Тестирование компьютеров | Output | Отслеживание расписания и управление сборкой и тестированием | Input |
Неисправные компоненты | Тестирование компьютеров | Output | Output 2 (O2) | Output |
Собранные компьютеры | Тестирование компьютеров | Output | Output 3 (O3) | Output |
Указания передать компьютеры на отгрузку | Отслеживание расписания и управление сборкой и тестированием | Output | Тестирование компьютеров | Control |
2. Туннелируйте и свяжите на верхнем уровне граничные стрелки “Компоненты” и “Персонал производственного отделаонентыow Editorогию ов” (Border Arrow Editor/Change it to resolved rounded tunnel). Результат выполнения лабораторной работы №3 показан на рис.2.3.4.

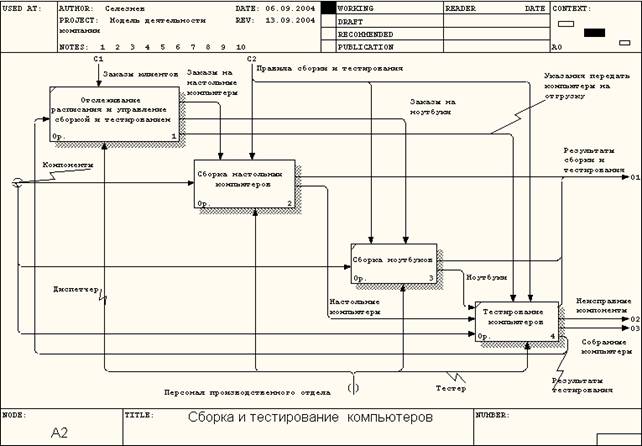

Рис. 2.3.4. Результат выполнения лабораторной работы №3
