Спецификация

профильной системы – Световое ограждение

(конструктор)

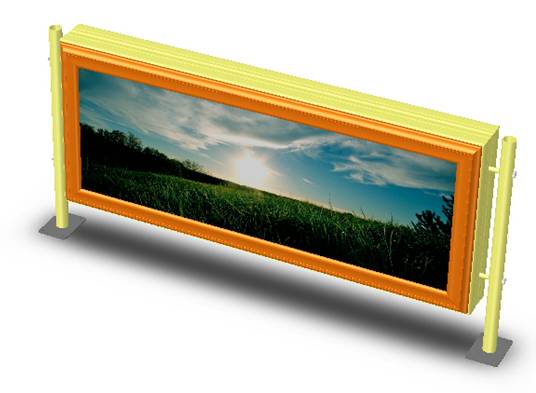

Рис. №1 Общий вид конструкции

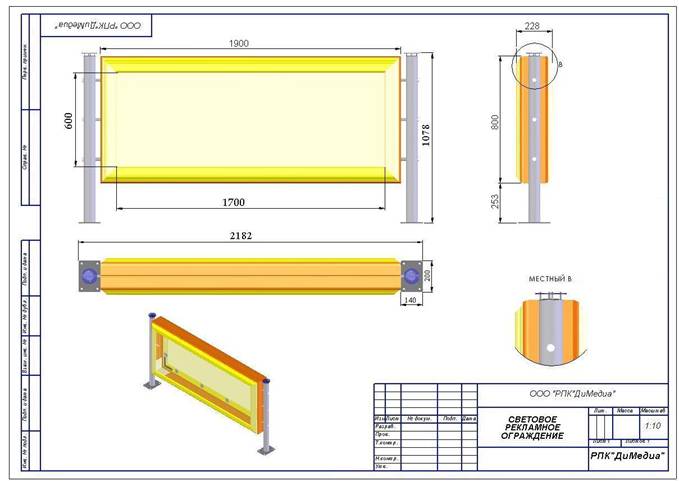

Рис. №2 Габаритные размеры конструкции

Исполнитель Заказчик

Ген. директор_________

Лист 1. Комплект деталей, входящих в систему конструктор.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
1	Профиль каркаса горизонтальный	2		Алюминий, L= 1900 мм
2	Профиль каркаса вертикальный	2		Алюминий, L=800 мм
3	Профиль рамы горизонтальный	4		Алюминий, L= 1880 мм
4-1	Профиль рамы вертикальный левый	2		Алюминий, L=780 мм
4-2	Профиль рамы вертикальный правый	2		Алюминий, L=780 мм
5	Уголок крепления каркаса	4		Сталь 20
6	Уголок крепления рамок	8		Сталь 20
7	Стеклодержатель	24		Сталь 20
8	Петля	8		Алюминий, D= 14 мм
9	Ось	4		Сталь 20
10	Пластина	2		Сталь 20
11	Заглушка	2		Сталь 20
12	Кронштейн крепления ламп	4		Сталь 20
13	Замок	4
	Уплотнитель	11 метров		Резина
	Уплотнитель	1,2 метра		Резина

Исполнитель Заказчик

Ген. директор_________

Лист 2. Комплект деталей, приобретаемый заказчиком по месту сборки.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
14	Труба	2		Сталь 20 L=995 мм
15	М6х10 потай	56		Сталь 20
16	Гайка М6	56		Сталь 20
17	М8х14	48		Сталь 20
18	Гайка М8	48		Сталь 20
19	Болт М16х160	4		Сталь 20
20	Гайка М16	4		Сталь 20
21	Фундаментный анкерный болт М12х250	8		Сталь 20
22	Гайка М12	8		Сталь 20
23	Саморез 4,2х13	110		Сталь 20
24	Стекло	2		Стекло каленое 1746х646х4мм,
25	Втулка 1/2	4		Сталь 20 L= 40 мм
