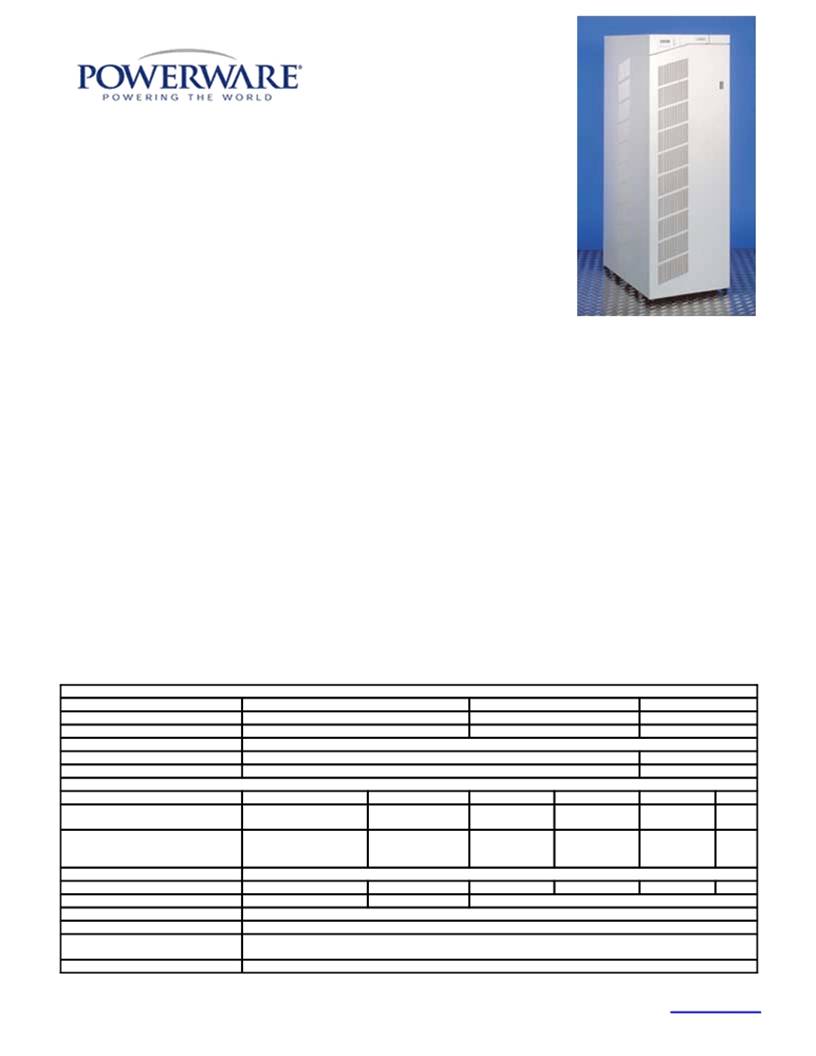

PowerwareЖ 9305
Трехфазный ИБП для серверов и технологического оборудования
Технология: Серия 9 (online с двойным преобразованием напряжения) Номинальная мощность: 7.5-80 кВА
Напряжение: 3x230/400 В переменного тока, 50/60 Гц
Типичное время резервирования: 7-18 мин (возможно увеличение до нескольких часов) Исполнение: Шкаф
ИБП Powerware 9305 специально разработан для защиты компьютеров и другого особо важного
оборудования в современных серверных комнатах и промышленных системах автоматизации от
девяти основных неполадок с электропитанием. PW 9305 может защищать разнообразные серверы и коммуникационные устройства, расположенные в одной комнате или на ограниченном
пространстве, что позволяет значительно сэкономить на защите электропитания.
Типичное применение:
п Сети
п Серверные комнаты
п Компьютеры
п Оборудование для автоматизации и управления технологическими процессами
п Морские, военные и специальные проекты
Отличительные особенности:
п Технология ABMф продлевает срок службы батарей на 50%
п Высокий КПД
п Широкий диапазон входного напряжения
п Поставляется с комплектом программного обеспечения Powerware Software Suiteф с ґмастеромЄ по установке
п Высокий входной коэффициент мощности
п Низкое искажение входного тока
п Стандартно комплектуется обходным переключателем (байпас)
п Модели с уменьшенной высотой и весом (без для встроенных батарей и без отделения для них ) с NС (10 и 15 кВА)
п Надежная система параллельной работы Hot Syncф
п Системы параллельного резервирования на основе двух ИБП (7,5 с 80 кВА) и настенного шкафа параллирования/байпаса.
п Системы параллельного сложения мощности/резервирования (схемы N или N+1) на основе от двух до четырех ИБП (20 с 80
кВА) и напольного шкафа параллирования/байпаса.
Опции:
п SNMP адаптер ConnectUPS
п Внешний Сигнальный Блок (AEU)
п LanQuattro
п Выносной ЖК дисплей ViewUPS
п Разделительные трансформаторы
п Фильтры гармоник входного тока
п Внешний байпас (настенный шкаф)
п Внешние батарейные шкафы и стеллажи
п 10-ти летние аккумуляторные батареи
Технические характеристики POWERWARE 9305
Модели 7,5 с 15 кВА
Номинальная мощность 7.5 кВА 10 кВА 15 кВА
Артикул PW9305-7.5I-NPW9305-10I-NPW9305-15I-N-7
Мощность (ВА/Вт)
Габариты ШxГхВ (мм) / NT, NF / NC Вес (кг) / NT / NF / NC
Кол-во и тип внутр. аккумуляторов Номинальная мощность
7.5 / 5/ 7 15 / 10.5
400x750x700 / 400x750x1000 / 400x750x405
/ / // 345 / 275 / 75
48 х 12 В 7 А/ч (32 х 12 В 7 А/ч) 48 х 12 В 7 А/ч
Модели 20 с 80 кВА
20 кВА 30 кВА 40 кВА 50 кВА 60 кВА 80 кВА
PW9305
Артикул PW9305-20I-N-12(7)(0)
PW9305-30I-N-7(0) PW9305-40I-NX
PW9305-50I-N PW9305-60I-N
-80I-N
80
Мощность (ВА/Вт) 20 кВА/14 кВт 30 кВА/21 кВт 40 кВА/28 кВт 50 кВА/35 кВт 60 кВА/42 кВт кВА/56
кВт
Габариты ШxГxВ (мм) 520x788x1530
Вес (кг) 90(2280
Кол-во и тип внутр. аккумуляторов 96(64) х 12 В 7 А/ч 96 х 12 В 7 А/ч -
Эксплуатационные параметры
Номинальное входное напряжение
Диапазон входного напряжения Частота
220/380, 230/400, 240/415 В переменного тока три фазы
170//484 В переменного тока (кроме 60 кВА); 180//484 В переменного тока (60
кВА);
50/60 Гц (от 45 до 65 Гц)
Powerware с к Вашим услугам:
www. *****
Входной коэффициент мощности
Коэффициент нелинейных искажений (КНИ) входного тока Номинальное выходное
напряжение
Стабилизация выходного
напряжения
Допустимая перегрузка
КПД
Пользовательский интерфейс ЖК дисплей
Индикаторы
Стандартный информационный
порт
Дополнительно
Параметры окружающей среды Рабочая температура
Температура хранения
Высота
Уровень шума на расстоянии 1м Класс защиты
Сертификация
Качество
Маркировки
Безопасность
Электромагнитная совместимость
0.96
28% при 100% нагрузке; 10% с входным фильтром
220/380, 230/400, 240/415 В переменного тока три фазы (по выбору)
±1%, возможен 100% перекос фаз; ±5% при 100% изменении нагрузки, время возврата в
установившейся режим менее 1 мсек
Инвертор: 101-110% 10 мин, 111-125% 60 сек, 126-150% 30 сек, 150-170% 5 сек.
Байпас: 101-125% продолжительно, 126-150% 10 мин, 1000% в течение одного периода
93-94% при номинальной нелинейной нагрузке; 97% в режиме оптимизации КПД Efficiency
Optimizerф
Многоязычный ЖК дисплей, показывающий параметры сети и аварийные сигналы (20-80 кВА)
(View UPS с дополнительно к моделями 7.5/10/15 кВА)
ИБП Вкл., работа от батарей, режим байпаса, аварийный сигнал (для моделей 7.5/10/15 кВА
также: наличие сети питания, перегрев, сервис; дополнительно 4 индикатора для уровня нагрузки и
перегрузки)
2 порта RS232 (один порт для модема); 4 релейных контакта (ИБП в нормальном
режиме/состояние неисправности, пропадание сети электропитания, низкий заряд батарей, ИБП в
режиме байпаса); 4 программируемых входа (генератор Вкл., внешний байпас, инвертор Вкл./Выкл.,
внешний пользовательский сигнал); 1 вход для аварийного отключения
Настенный шкаф параллирования/байпаса двух ИБП; напольный шкаф параллирования/байпаса от
двух до четырех ИБП кВА); внешние батарейные шкафы (5- и 10-летние аккумуляторы);
мощное зарядное устройство; выходной трансформатор; входной фильтр тока (КНИ 10%); выносной
ViewUPS (ЖК дисплей); ConnectUPS PPP (SNMP адаптер); LanQuattro (4xRS232 мультиплексор)
от 0єC до +40єC
от -25єC до +40єC
<1000 м
<50 дБ (кВА); 55 дБ кВА); 60 дБ кВА); 65 дБ (80 кВА);
IP20 S (кВА); IP21 S кВА)
ISO 9001
CE / CCA / GOST
EN : 1996; IEC 60950
EN 50091-2: 1995
Времена резервирования батарей POWERWARE 9305 7,5-10 кВа с внутренними батареями 32 х 12 В 7 А/ч, минут
1 kVA 2 kVA 4 kVA 6 kVA 7,5 kVA 10 kVA
7
К моделям с 32 внутренними батареями подключение дополнительных батарейных шкафов (для увеличения времени поддержки) не предусмотрено.
Времена резервирования батарей Powerware 9305 7,5-10 кВа с внутренними батареями 48 х 12 В 7 А/ч и дополнительными
батарейными шкафами, минут
1 kVA
PW9
PW9150 +BatA 7 ч
PW9150 + BatB 11 ч
PW9150 + BatA + BatB 17 ч
PW9150 + 2 * BatB 22 ч
PW9150 + 2 * BatB +BatA 28 ч
PW9150 + 3 * BatB 35 ч
2 kVA 3 kVA 4 kVA 5 kVA
85
3,5 ч
6 ч 3,5 ч
8,5 ч 5,5 ч 4 ч 3 ч
11 ч 7 ч 5 ч 4 ч
14 ч 9 ч 6,5 ч 5 ч
17 ч 11 ч 8 ч 6 ч
6 kVA 7,5 kVA 8 kVA 10 kVA 12 kVA 14 kVA
24
60
35
0 50
3 ч 5
4 ч 3 ч
5ч 4 ч 3,5 ч
15
kVA
7
18
30
45
60
75
90
Характеристики батарейных шкафов Powerware 9305 7,5-10 кВа
PW9150-BAT-A, AL PW9150-BAT-B, BL
Тип аккумуляторов 12 В 7А/ч 12 В 7А/ч
Напряжение батареи 2x288 В 2x288 В
Количество аккумуляторов в шкафу 48 96
Размеры ШхГхВ, мм 400x700xx700x710
Вес, кг
Используются такие же батарейные шкафы, как и для ИБП PW9150.
Времена резервирования батарей Powerware 9кВа с внутренними батареями 2 х 32 х 12 В 7 А/ч, минут
5 kVA 10 kVA 15 kVA 20 kVA
35
К модели с 2х32 внутренними батареями подключение дополнительных батарейных шкафов (для увеличения времени поддержки) не предусмотрено.
Powerware с к Вашим услугам:
www. *****
Времена резервирования батарей Powerware 9кВа с внутренними батареями 2 х 48 х 12 В 7 А/ч и дополнительными батарейными блоками, минут
5 kVA 10 kVA 15 kVA 20 kVA 25 kVA 30 kVA
PW99 7
PW9305 +BAT-D 4 ч
PW9305 + BAT-E 6 ч
PW9305 + BAT-F 10 ч 4,5 ч
PW9305 + 2 * BAT-E 12 ч 6,5 ч
PW9305 + 3 * BAT-E 20 ч 8,5 ч 5 ч 3,5 ч
Внимание! Для подключения дополнительных батарейных шкафов необходим автоматический выключатель (p/n 1014196).
Времена резервирования батарей Powerware 9кВа без внутренних батарей, минут
5 kVA 10 kVA 15 kVA 20 kVA 25 kVA 30 kVA
PW9305 +BAT-D 15
PW9305 + BAT-E 28
PW9305 + BAT-F 7 ч 3,5 ч
PW9305 + 2 * BAT-E 9 ч 4 ч
PW9305 + 3 * BAT-E 15 ч 7 ч 4,5 ч 3 ч
PW9305 + 2 * BAT-F 18 ч 8 ч 5,5 ч 3,5 ч
PW9305 + 3 * BAT-F 30 ч 14 ч 9 ч 6 ч 4,5 ч 3,5 ч
PW9305 + 4 * BAT-F 44 ч 20 ч 13 ч 9 ч 7 ч 5,5 ч
Времена резервирования батарей Powerware 9, минут
10 kVA 20 kVA 25 kVA 30 kVA 35 kVA 40 kVA 45 kVA 50 kVA 55 kVA 60 kVA 70 kVA 80 kVA
PW9305 +BAT-D1
PW9305 + BAT-E 19
PW9305 + BAT-F 3,5 ч30
PW9305 + 2 * BAT-E 4 ч 110 ч35
PW9305 + 3 * BAT-E 7 ч 3 ч 140 ч 52
PW9305 + 2 * BAT-F 8 ч 3,5 ч 165 ч
PW9305 + 3 * BAT-F 14 ч 6 ч 4,5 ч 3,5 ч
PW9305 + 4 * BAT-F 20 ч 9 ч 6,5 ч 5,5 ч 4,5 ч 3,5 ч 3 ч 6
Характеристики батарейных шкафов Powerware 9кВа
Тип аккумуляторов
Напряжение батареи
Количество акк-ров в шкафу Размеры ШхГхВ, мм
Вес, кг
PW9305-BAT-D (-PAN24)
12 В 24А/ч
2x288 В
48
382 x 788 x 1530
550
PW9305-BATI-D-WIDE PW9305-BAT-E (-NPL38)
12 В 24А/ч 12 В 38А/ч
2x288 В 2x288 В
48 48
520 x 788 x 1x 788 x 1530
PW9305-BATF-D (-
PAN65)
12 В 65А/ч
2x288 В
48
1034 x 788 x 1530
1390
В скобках приведены артикулы для шкафов с 10-летними аккумуляторами.
Батарея PW9305-BATF-D (-PAN65) для удобства транспортировки поставляется в виде двух шкафов (в два раза менньшей ширины и веса каждый), объединяемых в один на месте установки.
