Спецификация

профильной системы – СФБ

(конструктор)

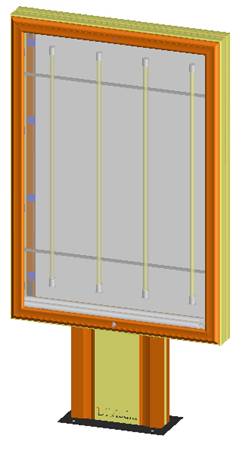

Рис. №1 Общий вид конструкции

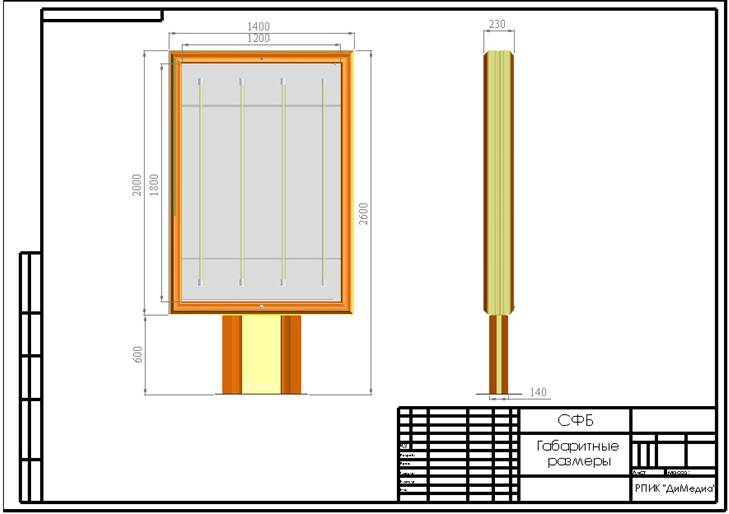

Рис. №2 Габаритные размеры конструкции

Исполнитель Заказчик

Ген. директор_________

Лист 1. Комплект деталей, входящих в систему конструктор.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
1	Профиль каркаса вертикальный	2		Алюминий, L= 2000 мм
2	Профиль каркаса горизонтальный верхний	1		Алюминий, L=1400 мм
3	Профиль каркаса горизонтальный нижний	1		Алюминий, L=1400 мм
4	Профиль рамы вертикальный	4		Алюминий, L= 1980 мм
5	Профиль рамы горизонтальный	2		Алюминий, L=1380 мм
6	Профиль рамы горизонтальный нижний	2		Алюминий, L=1380 мм
7	Профиль опоры	4		Алюминий, Ral L=595 мм
8	Гнутая деталь каркаса	8		Сталь 20, б=5.0мм
9	Пластина крепления профиля к каркасу	14		Сталь 20, б=3.0мм
10	Уголок крепления рамок	8		Сталь 20
11	Стеклодержатель	26		Сталь 20
12	Петля	8		Алюминий, D= 14 мм
13	Ось петли	4		Сталь 20, б=1.5мм

Исполнитель Заказчик

Ген. директор_________

Лист 2. Комплект деталей, входящих в систему конструктор.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
14	Замок	2		Сталь
15	Крючок замка	2		Сталь 20,
16	Пластина каркаса малая	2		Сталь 20, б=5.0мм
17	Пластина каркаса большая	1		Сталь 20, б=3.0мм
18	Пластина опоры верхняя	1		Сталь 20, б=10мм
19	Пластина опоры нижняя	1		Сталь 20, б=5.0мм
20	Уплотнитель	26 м		Резина
21	Уплотнитель	1.5м		Резина

Исполнитель Заказчик

Ген. директор_________

Лист 3. Комплект деталей, приобретаемый заказчиком по месту сборки.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
21	Профиль рамы вертикальный	2		Труба 40х20 L=1978 мм Сталь 20
22	Профиль рамы горизонтальный	2		Труба 40х20 L=1378 мм Сталь 20
23	Стойка опоры	2		Швеллер 12 L=595 мм Сталь 20
24	Профиль крепления ламп	2		Труба 15х15 L=1338 Сталь 20
25	Винт М6х10 потайной	56		Сталь 20
26	Гайка М6	56		Сталь 20
27	Болт М8х14	76		Сталь 20
28	Гайка М8	76		Сталь 20
29	Болт М12х60	12		Сталь 20
30	Гайка М12	12		Сталь 20
31	Фундаментный анкерный болт М20х250	6		Сталь 20
32	Гайка М20	6		Сталь 20
33	Саморез 4,2х13	116		Сталь 20
34	Саморез 4,2х19	8		Сталь 20
35	Облицовка опоры	2		Поликар-бонат 595х320
36	Стекло	2		Стекло каленое 1835х1235х4мм
