Наружные площадки и лестницы

Методическая разработка

Антиобледенительные системы (АОС)

Наружные площадки и лестницы

Проблемы зимней эксплуатации:

Ø  Образование наледи, скопление снега на наружных площадях

Ø  Мокрый снег во входном тамбуре здания

Назначение АОС: Предотвратить образование наледи и скопление снега

Тип площадки: Входная группа – лестница, входная площадка и тамбур.

Исходные данные:

Лестница: (5,0 м х 0,3 м) х 10 ступеней = 15 м2; 11 подступёнков 0,17 м.

Входная площадка: 5,0 м х 1,6 м = 8 м2.

Тамбур: 4,7 м х 1,5 м ≈ 7 м2.

Основание лестницы и площадки – железобетон, основание тамбура – бетон.

Теплоизоляция: на лестнице отсутствует;

на площадке и в тамбуре – 30 мм экструдированный пенополистирол.

Расчёт антиобледенительной системы:

1.  Выбрать тип нагревательного кабеля:

DSIG-20 – резистивный одножильный нагревательный кабель.

2.  Определить размеры и выбрать количество независимо обогреваемых зон:

Площадка внизу перед ступенями: 5,4 м х 0,5 м = 2,7 м2;

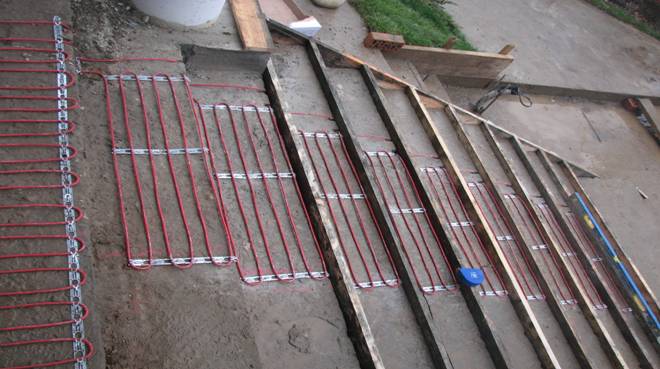

Зона 1: Лестница: 4,8 м х 0,3 м х 10 ступеней = 14,4 м2;

Входная площадка: 4,6 м х 1,5 м = 6,9 м2;

Зона 2: Тамбур: 4,6 м х 1,4 м ≈ 6,5 м2.

Периферийная зона не обогревается. В расчёты вводится отступ от границ заданных площадей 5…10 см.

3.  Составить схему вертикального разреза конструкции АОС на лестнице, площадке и в тамбуре:

4.  Задать параметры АОС:

Ø  q зона 1 = 300…400 Вт/м2 Расчётная удельная мощность на площадках и лестнице.

НЕ нашли? Не то? Что вы ищете?

q зона 2 = 250 Вт/м2 Расчётная удельная мощность в тамбуре.

Ø  p каб. пог. = 18,5 Вт/м Мощность теплоотдачи 1 м кабеля DSIG-20 при напряжении 220 В.

Ø  S своб зона 1 = 2,7 + 14,4 + 6,9 = 24,0 м2 Обогр. площадь в зоне 1: лестница и площадки.

S своб зона 2 = 6,5 м2 Обогреваемая площадь в зоне 2: тамбур.

5.  Рассчитать необходимую длину нагревательных секций L Ei и шаг укладки кабеля СС.

Ø  L кабельΣ зона 1 = q зона 1 х S своб зона 1 / p каб. пог. = 300 x 24 / 18,5 = 389,2 м Лестница и площадки

L кабельΣ зона 2 = q зона 2 х S своб зона 2 / p каб. пог. = 250 x 6,5 / 18,5 = 87,8 м Тамбур

Выбираем нагревательные секции из существующей номенклатуры кабеля DSIG-20.

Лестница и площадки: L Е1 = 159 м (2900 Вт), L Е2 = 228 м (4180 Вт) (159+228 = 387м);

Тамбур: L Е3 = 91 м (1665 Вт).

Ø  CC = 100 pкаб. пог. / qзона Расчётный шаг укладки (расстояние между линиями) кабеля (в см).

Средний шаг укладки кабеля:

Лестница и площадки: СС зона 1 = S своб зона 1 / (L Е1 + L Е2) = 24 / 387 = 0,062 м = 6,2 см ;

Тамбур: СС зона 2 = S своб зона 2 / L Е3 = 6,5 / 91 = 0,0714 м = 7,1 см.

6. Вычислить установленную мощность в отдельных зонах и полную установленную мощность антиобледенительной системы (АОС).

Лестница и площадки: РЕ1 + РЕ2 = 2900 + 4180 = 7080 Вт (220 В) ;

Тамбур: РЕ3 = 1665 Вт (220 В) ;

Полная установленная мощность АОС: Руст = 7080 + 1665 = 8745 Вт (220 В)

7. Выбрать схему автоматического управления работой АОС.

Терморегулятор Devireg™316 с датчиком температуры воздуха. Датчик NTC устанавливается на воздухе в месте, защищённом от солнечных лучей. Активировать дифференциальный режим работы (режим II), установив перемычку между контактами 9 и 10 клеммной колодки терморегулятора. Рекомендуемый температурный диапазон работы: от -7ºС до +3ºС (или от -8…-6ºС до +3…+5ºС).

При большой установленной мощности АОС (>15 кВт) предпочтительнее применить двухзональный микропроцессорный терморегулятор Devireg™850 с цифровыми датчиками температуры/влажности. Devireg™850 обеспечивает, по крайней мере, в 4 раза меньшее потребление электроэнергии АОС по сравнению с Devireg™316.
