Усилитель антенный малошумящий широкополосный
АСХХХХХХ-ХХХ
Паспорт
КНПР._________
Заводской номер _________
СОДЕРЖАНИЕ
стр.
1. Общие указания 2. Назначение изделия 3. Технические характеристики 4. Состав изделия и комплектность 5. Устройство 6. Меры безопасности, подготовка изделия к работе и порядок работы 7. Техническое обслуживание 8. Возможные неисправности и способы их устранения 9. Свидетельство о приемке 10. Гарантии изготовителя 11. Свидетельство об упаковывании Приложение 1. Амплитудно-частотная характеристика Приложение 2. Фазо-частотная характеристика | 3 3 3 4 4 5 5 5 5 6 6 7 8 |
1 ОБЩИЕ УКАЗАНИЯ
1.1 Настоящий паспорт (ПС) является документом, удостоверяющим гарантированные предприятием-изготовителем основные параметры и технические характеристики усилителя антенного малошумящего широкополосного АСХХХХХХ-ХХХ(в дальнейшем МШУ).
1.2 Документ позволяет ознакомиться с устройством МШУ и устанавливает правила его эксплуатации, соблюдение которых обеспечивает поддержание его в постоянной работоспособности.
2 НАЗНАЧЕНИЕ ИЗДЕЛИЯ
МШУ предназначен для усиления радиосигналов СВЧ диапазона в широкой полосе частот.
Рабочие условия эксплуатации:
- температура воздуха, °С……………………………от минус 45 до +65;
- относительная влажность при температуре 25°С, %,
не более………………………………………………………………..98;
- атмосферное давление, мм рт. ст. ………………………...от 630 до 795.
- режим работы ………………………………. …………. непрерывный;
- охлаждение ………………………………………………. естественное.
Минимальная наработка - 5000 часов
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Наименование параметров | Допустимые значения |
Диапазон рабочих частот, МГц Коэффициент усиления, дБ, не менее Коэффициент шума (типовое значение), дБ Коэффициент шума, дБ, не более Выходная мощность, мВт, не менее КСВН выхода не более КСВН входа не более Напряжение питания, В Потребляемый ток, мА, не более Масса, г, не более |
4 СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ
1. Усилитель АСХХХХХХ-ХХХ– 1шт.;
2. Паспорт КНПР.___________ - 1 шт.
5 УСТРОЙСТВО
МШУ собран на СВЧ микросхемах, размещенных в герметичном металлическом корпусе. Входной и выходной СВЧ разъемы типа _______________. Напряжение питания подаётся на изолированный вывод.

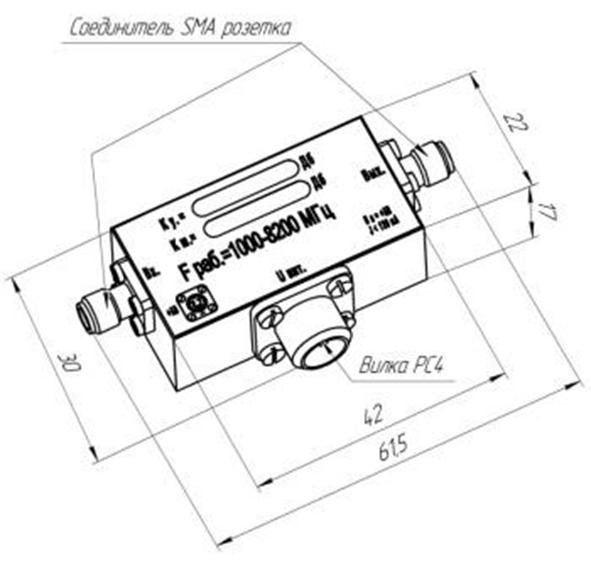

Внешний вид, габаритные и установочные размеры МШУ приведены на рисунке (на примере МШУАС с разъемами SMA/SMA):
6 Меры безопасности, подготовка изделия к работе и порядок работы
6.1 Предохранять от попадания статического напряжения на вход и выход МШУ и на вывод питания.
6.2 Перед включением убедиться в надежности заземления аппаратуры и источника питания.
7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
При ТО убедиться в целостности и исправности разъемов, при профилактическом обслуживании протереть разъемы спиртом.
8 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Таблица 2
Неисправность | Вероятная причина | Метод устранения |
Нет прохождения сигнала через МШУ | 1. Неисправен соединительный кабель 2. Отсутствует напряжение питания. | Проверить соединительный кабель Проверить напряжение питания |
Неработающий МШУ подлежит отправке на ремонт на предприятие изготовитель.
9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Усилитель АСХХХХХХ-ХХХ заводской номер _________
соответствует КД
Место для штампа ОТК Дата приёмки ______________
Подпись представителя ОТК ____________
10 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует соответствие МШУ АСХХХХХХ-ХХХ заявленным требованиям при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации – 12 месяцев со дня ввода усилителя в эксплуатацию.
11 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
Усилитель АСХХХХХХ-ХХХ заводской номер __________
упакован согласно КД.
Дата упаковки ___________
Упаковку произвел____________(подпись)
Упаковку приняли: М. П.
Представитель ОТК ___________(подпись)
ПРИЛОЖЕНИЕ 1
Амплитудно-частотная характеристика усилителя АСХХХХХХ-ХХХ
заводской номер ___________
(На примере МШУ АС)
ПРИЛОЖЕНИЕ 2
Фазо-частотная характеристика усилителя АСХХХХХХ-ХХХ
заводской номер _________
(На примере МШУ АС)
