Монтаж

МОНТАЖ

1. Работы по монтажу систем отопления, горячего и холодного водоснабжения должны производиться квалифицированными монтажниками, прошедшими специальное обучение и ознакомленные со спецификой монтажа трубопроводов из хлорированного поливинилхлорида.

2. Монтаж систем трубопроводов должен производиться в соответствии с утвержденной проектно-сметной документацией, а также проектом производства работ.

3. Для обеспечения качества монтажа трубопроводов необходимо производить:

·  входной контроль труб, фитингов, клея;

·  визуальный контроль наличия валиков клея на всех стыках труб и фитингов;

·  контроль соответствия выполненных монтажных работ требованиям проектной документации (диаметров труб, мест расположения и размеров компенсаторов, мест расположения и качества скользящих и неподвижных опор);

·  гидравлические испытания трубопроводных систем.

4. Входной контроль включает:

·  проверку маркировки труб и фитингов на соответствие технической документации;

·  внешний осмотр наружной поверхности труб и фитингов, а также внутренней поверхности фитингов;

·  измерение толщины стенок труб на соответствие проектной документации;

·  проверку срока годности клея.

Результаты входного контроля оформляются актом.

5. Не допускается использование труб и фитингов с технологическими дефектами, царапинами и вмятинами, полученными при транспортировке и хранении. Не допускается использование просроченного клея.

6. Трубы и фитинги, доставляемые на объект в зимнее время, перед их применением должны быть предварительно выдержаны при положительной температуре не менее 2-х часов.

7. Расстояние между параллельно расположенными трубопроводами горячей и холодной воды в свету должно быть не менее 30мм. При пересечении трубопроводов расстояние между ними должно быть не менее 25 мм.

8. Трубопроводы холодного водоснабжения следует прокладывать ниже трубопроводов горячего водоснабжения и отопления.

9. Трубопровод не должен вплотную примыкать к стене. Расстояние в свету между трубами и строительными конструкциями должно быть не менее 20мм или определяться конструкцией опоры.

10. Для прохода труб через строительные конструкции стен и перекрытий необходимо предусмотреть гильзы. Внутренний диаметр гильзы должен быть на 5-10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом, допускающим продольное перемещение трубы.

11. Основными способами соединения труб из хлорированного поливинилхлорида являются :

11.1. Раструбное клеевое соединение.

11.2. Резьбовое соединение:

·  с помощью фитингов с металлическими закладными элементами с трубной резьбой;

·  с помощью фитингов с трубной резьбой из ХПВХ;

·  с помощью муфт разъемных, комбинированных с металлической трубной резьбой.

11.3. Соединение на свободных фланцах.

12. Для склеивания труб из ХПВХ рекомендуется использовать только клеи марки Griffon HT-120 и Oatey.

13. Сразу после использования (нанесения клея на поверхности трубы и фитинга) емкость с клеем должна закрываться во избежание испарения компонентов клея. Клей должен быть текучим, однородным, без поверхностной корки, не должен содержать посторонних включений.

14. Склеивание труб и фитингов клеем марки Griffon HT-120 должно производиться при температуре окружающего воздуха от 5 до 40oC. В жаркую погоду нанесение клея и соединение должно производиться быстрее во избежание преждевременного высыхания клея.

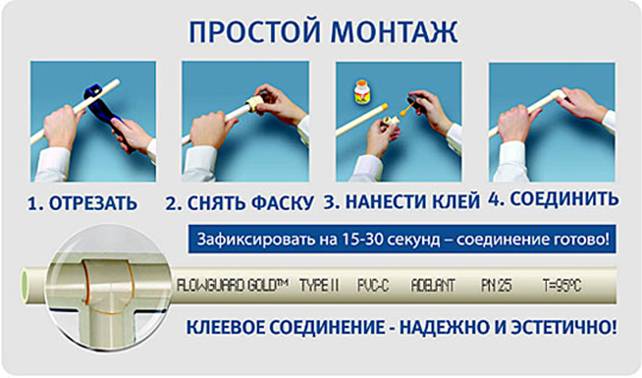

15. Склейка в раструб включает следующие операции:

· Трубу необходимой длины отрезать ровно роликовым труборезом. Для диаметров труб более 63 мм используется ножовка по металлу.

· На конце трубы снять внутреннюю и наружную фаски с помощью универсального инструмента с конически расположенными ножами (для труб диаметром 16-63 мм), специального ножа с вращающимся лезвием, напильника или наждачной бумаги.

· На трубе нанести метку карандашом (применение острых предметов недопустимо) на расстоянии от торца трубы, равном глубине раструба фитинга.

· Конец трубы и раструб фитинга очистить от пыли и осушить от влаги. При сильном загрязнении использовать очиститель марки Griffon, который обезжиривает и активирует склеиваемые поверхности.

· Нанести клей кистью. Клей наносят первоначально по всей поверхности трубы до метки, делая 4-5 оборотов кисти по поверхности трубы, а затем тонким слоем по всей поверхности раструба фитинга, делая 1-2 оборота кисти.

· После нанесения клея немедленно вставить трубу в раструб до метки на трубе и повернуть фитинг относительно трубы на 90одля равномерного распределения клея.

· Зафиксировать соединение на 10-15 сек (при температуре окружающей среды 20оС). При более низких температурах выдержку необходимо увеличить до 25-30 секунд. Не допускается повторное проворачивание соединения после фиксации.

Количество клея, необходимое для выполнения соединения, зависит от диаметра труб, вязкости клея, опыта монтажника и др. Количество соединений на один литр клея Griffon HT-120 в зависимости от диаметров приведено в таблице № 5.

Таблица № 5.

Наружный диаметр труб, мм	20	32	40	50	75	90	125	160
Количество соединений	1300	650	290	160	90	70	30	20

У кромки раструба фитинга должен образоваться сплошной, по всей окружности, валик клея. Во время фиксации запрещается производить любые механические воздействия на трубы и фитинги.

16. В случае если наружный диаметр трубы и внутренний диаметр фитинга являются предельными, то «сухую» трубу большого диаметра невозможно вставить в фитинг. Выполнение данной операции становиться возможным только после нанесения клея на соединяемые поверхности.

17. Время выдержки клеевого соединения с клеем Griffon перед подачей пробного

давления приведено в таблице № 6.

Таблица № 6.

	Время выдержки, час
Номинальный диаметр трубы, мм	16-63	16-63	75-110	75-110	125-250	125-250
Давление не более, МПа	1,0	1,6	1,0	1,6	1,0	1,6
Температура окружающей среды	Более 10оС	2	4	4	8	8	16
От 5оС до 10оС	4	8	8	16	16	32

18. Склеивание труб и фитингов клеем марки OATEY может производиться в диапазоне температур от +38оС до -18оС. Время выдержки данного клеевого соединения до подачи пробного давления представлено в таблице № 7.

Таблица №7.

Время выдержки перед испытанием системы
Влажность 60% или менее	Диаметр трубы 16-32 мм	Диаметр трубы 40-75 мм	Диаметр трубы 90-110 мм
Температура в момент склейки	До 12,4 атм	Выше 12,4 атм	До 12,4 атм	Выше 12,4 атм	До 12,4 атм	Выше 12,4 атм
16о — 38о С	1 час	6 часов	2 часа	12 часов	6 часов	18 часов
5о — 15о С	2 часа	12 часов	4 часа	24 часа	12 часов	36 часов
-7о — 5о С	6 часов	36 часов	12 часов	72 часа	36 часов	4 дня
-18о — -7о С	8 часов	48 часов	16 часов	96 часов	48 часов	8 дней

При повышенной влажности время застывания клея увеличивается на 50%

19. Соединение на свободных фланцах осуществляется с помощью втулок с буртом и установкой на них свободно вращающихся фланцев ( рисунок № 13)

Рис. № 13

20. Соединение фитингов с резьбой ХПВХ с запорной арматурой и другим оборудованием с металлическими резьбами следует производить с использованием фторопластовой (ФУМ) ленты, наматываемой на всю поверхность резьбы. Соединяемые детали свинчиваются вручную до упора. Затяжка обеспечивается поворотом гаечного ключа на 1/4 оборота.

21. Трубопроводы из ХПВХ можно применять для прокладки в монолитном бетоне и под штукатуркой. Для заливки в бетон применяются только клеевые соединения, разборные соединения применять нельзя.

22. Допускается заливка бетоном труб ХПВХ без защитных оболочек. При этом высота заливки над поверхностью трубы должна быть не менее величин, приведенных в таблице № 8.

Таблица № 8.

Наружный диаметр трубы, мм	16	20	25	32	40	50	63	75	90	110
Минимальная толщина слоя бетона, мм	25	33	43	54	66	83	105	128	154	187

23. С целью предотвращения смещения трубопровода относительно трассы прокладки при заливке бетоном, производят фиксацию трубы крепёжными элементами. Бетон вокруг трубопроводов должен быть провибрирован во избежание образования воздушных полостей.

24.  Заливка бетоном должна осуществляться только после проведения гидравлических испытаний трубопроводов.
