Вентилятор осевой типа ВО 06-300

Вентилятор осевой типа ВО 06-300

Таблица с ценами на вентиляторы

Цены на вентиляторы с учетом НДС действительны в 2013 г., диапазон от 5016 р. до 52554 р. в зависимости от двигателя и исполнения. Ниже приведена вся таблица.

Цены на вентиляторы осевые ВО 06-300; ВО 12-300; ВО 17-310
Номер вентилятора	Двигатель (кВт х об/мин)	Углерод. с НДС	Разнор. с НДС
3,15	0,12/1500	5 016
0,18/1500	5 016
4	0,12/1500	5 748
0,18/1500	5 748
0,25/1500	6 329	11 070
0,75/3000	6 781	11 652
5	0,37/1500	8 406	12 195
0,55/1500	8 504	12 795
6,3	0,37;0,55;0,75/1000 1,1;1,5/1500	9 697	14 659
8	0,75/1000; 1,1/1000	14 621	24 802
1,5/1000	15 297	25 182
2,2/1000	17 398	26 232
3/1500	18 040	26 232
10	2,2/1000	21 402	29 044
3/1000	22 815	30 765
12,5	3/750	31 057	39 610
4/750; 7,5/1000	32 328	52 554

Назначение

Вентиляторы применяются:
в системах вентиляции и воздушного отопления производственных, общественных и жилых технических и производственных целей;
в системах противодымной защиты зданий;
для работы как с короткой сетью воздуховодов, так и без неё.
При работе с сетью только на стороне всасывания вентилятора полное сопротивление воздуховодов не должно превышать статического давления Рsv, создаваемого вентилятором (РSV=РV-РDV).

Эксплуатация

Вентиляторы осевые изготовленные из углеродистой стали ВО ,15; ВО ; ВО ; ВО ,3; ВО 06-300–8; ВО ; ВО ,5 предназначенные для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м3, а также липких веществ и волокнистых материалов.
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного и тропического климата первой категории размещения. Вентиляторы могут эксплуатироваться в сейсмически опасных зонах. Температура окружающей среды от минус 40°С до 40°С (45°С для вентиляторов тропического исполнения).
Осевые вентиляторы низкого давления ВО 06-300В (взрывозащищенные из разнородных металлов) предназначены для перемещения газопаровоздушных взрывоопасных смесей IIA, IIB категорий, не вызывающих ускоренной коррозии углеродистой стали и алюминия (скорость коррозии не выше 0,1 мм в год) с содержанием пыли и других твердых примесей не более 0,01 г/м3 при отсутствии взрывчатых и липких веществ и волокнистых материалов.

Конструкция

Вентилятор осевой ВО 06–300 (3,15…12,5) состоит из следующих основных узлов: цилиндрического корпуса с фланцами, рабочего колеса, рамы, электродвигателя. Для вентиляторов ВО 06–300 (3,15…6,3) рамы изготавливают по заказу потребителя. Корпус вентилятора выполнен в виде цилиндрической обечайки. На обечайке с двух сторон имеются фланцы, для соединения с воздуховодами. Для установки на фундамент предусмотрено исполнение на опоре. Электродвигатель установлен внутри обечайки наплите с рёбрами.
Рабочее колесо имеет три лопатки, приваренные к составной ступице. Конструктивно вентилятор выполнен правого вращения. Колесо, вращается по часовой стрелке, если смотреть со стороны всасывания. Принцип работы вентилятора заключается в перемещении рабочей среды за счет энергии вращения рабочего колеса, установленного на валу электродвигателя. Двигатели могут быть заменены на двигатели других марок без ухудшения характеристик и показателя надежности вентилятора.

Размеры вентиляторов

№ вент.	Размеры, мм												N
D	D1	D2	D3	d	d2	A	Bm a x	b	C	H	h
3,15	315	320	350	370	8	12	270	269	135	95	437	240	8
4	400	405	430	455	10	12	350	316	160	120	510	270	8
5	500	510	535	560	10	12	450	346	200	155	628	335	8
6,3	630	640	660	690	10	12	550	396	250	200	763	400	8
8	800	820	850	880	10	14	750	478	320	265	979	515	8
12,5	1250	1266	1310	1357	14	14	1100	643	460	350	1440	750	24

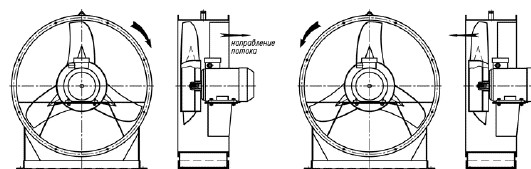

Варианты исполнения вентиляторов осевых типа ВО 06-300

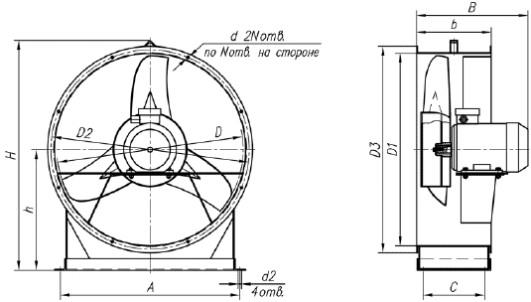

Габаритные и присоединительные размеры ВО 06-300

Технические характеристики

Типоразмер вентилятора	Конструктивное исполнение	Относительные диаметр колеса	Двигатель	Частота вращения раб. колеса об/мин	Масса вентилятора, не более кг
Типоразмер	Мощность, кВт
ВО,15С	1 и 2	1	АИР56B4	0,18	1500	11,5
ВОС	1 и 2	1	АИР56А4	0,12	1500	13,3
АИР63А4	0,25	1500	16,1
ВОС	1 и 2	1	АИР63В4	0,37	1500	22
АИР71А4	0,55	1500	24,4,1
ВО,3С	1 и 2	1	АИР80А4	1,1	1500	34
АИР80А6	0,75	1000	34
ВОБ	1 и 2	1	4АМ80А6	0,75	920	67,5
4АМ100S4	3	1420	86
ВОБ	1 и 2	1	4АМ112МА6	3	950	146
ВО,5Б	1 и 2	1	4АМ132S8	4	720	207

Комплектация. Взрывозащищенное исполнение - взрывозащищенные из разнородных металлов (Р или И1)

Вентилятор	Двигатель	Масса вентилятора с двигателем, кг
Обозначение	Частота вращения колеса,  п, об/мин	Установочная мощность,  Ny, кВт	Типоразмер
ВО	1350	0,25	АИМ63А4	29
2820	0,75	АИМ71А2	33
ВО	1350	0,37	АИМ63В4	35
ВО ,3	915	0,37	АИМ71А6	42,5
1430	1,1	ВА80МА4	49
ВО	945	0,75	ВА80МА6	84
1430	3	АМВ100S4	96
ВО	950	2,2	АВМ100L6	123
ВО Ф1	1450	7,5	ВА132S4	167
ВО Ф2	1450	7,5	ВА132S4	167
ВО ,5	730	3	АИМ112МВ8	179

Акустические характеристики

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице. На границах рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Взрывозащищенные из разнородных металлов (Р или И1)

№ вент.	n, мин-1	Значения Lpl, дБ в октавных полосах f, Гц	Lpa, дБА
63	125	250	500	1000	2000	4000	8000
3,15	1500	62	75	71	71	67	61	55	50	78
4	1500	73	80	78	78	74	68	61	55	84
5	1500	84	85	85	84	81	75	67	60	90
6,3	1000	82,5	83	85	85	81	75	68	61	90
1500	91,5	92	94	94	90	84	77	70	99
8	920	91	93	94	95	91	86	76	71	100
1420	100	102	103	104	100	95	85	80	109
10	950	99	101	102	103	99	94	84	79	108
12.5	720	100	102	103	104	100	95	85	80	109

Аэродинамическая характеристики

Графики аэродинамических характеристик

ВО,15	ВО
ВО	ВО,3
ВО	ВО
ВО,5
