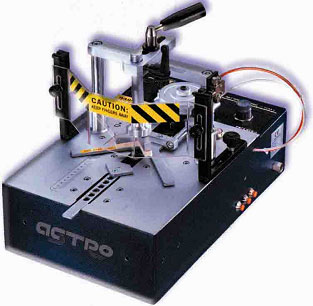

Станок для скрепления углов багетных рам MINIGRAF 3
Станок работает со всеми типами багетного профиля используя для скрепления V-образные скобы ALFAGRAF высотой 3, 4, 5, 7, 10, 12 и 15 мм.
Станок оснащен:
- специальным прижимным устройством, позволяющим выполнить надежное и качественное соединение заготовок под углом 45° магнитными прижимными подушками быстрой фиксации, позволяющими производить обработку заготовок любого профиля пневматическим фиксатором ограждения ножной двухпозиционной педалью: первое нажатие позволяет зафиксировать заготовку, второе нажатие – забить скобы в угол сменными головками для скоб высотой 7, 10 и 15 мм упрочненным байком, способным надежно работать длительное время.
Станок подходит для разных типов багетных мастерских, но более всего приспособлен для серийного производства.
Технические характеристики
Толщина профиля, минимальная/максимальная, мм | 6/80 |
Ширина профиля, минимальная/максимальная, мм | 6/80 |
Вместимость магазина V-скоб, шт. | 220 |
Давление в пневматической системе, бар | 3-6 |
Расход воздуха, N1/бар | 3,5/5 |
Габаритные размеры, мм | 600х520х1250 |
Вес, кг | » 80 |
Все станки используют патентованные “стягивающие”, скрепляемые угол скобы Alfagraf фирмы Alfamacchine, которые по мере углубления в багет еще больше сжимают угол. Скобы производятся с разной заточкой для мягкого, среднего и твердого дерева.
По дополнительному заказу поставляются:
- Устройство мягкой фиксации багета, позволяющее регулировать усилие прижима в процессе выполнения различных фаз обработки; Сменные головки для скоб высотой 3, 4, 5 и 12 мм; Регулируемое наклонное ограждение; Расширители рабочего стола; Специальное ограждение для шестиугольных рамок; Специальное ограждение для восьмиугольных рамок; Устройство подготовки воздуха для пневматической системы станка.
