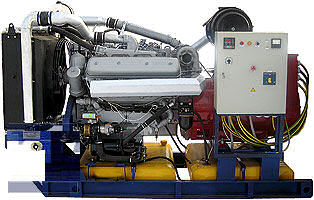

Дизельная электростанция АД-200

стационарная, без кожуха

мощностью 200 кВт 50 Гц

(основная мощность)

Дизельные электростанции серии АД-200 предназначены для получения трехфазного электрического тока напряжением 400 В.

В качестве основных источников электроснабжения применяются для автономных объектов (отдалённые населённые пункты, строительные площадки, месторождения, вахтовые посёлки, буровые установки и т. п.).

В качестве резервных источников электроснабжения могут применяться на объектах, требующих повышенной надёжности энергоснабжения (промышленные предприятия, учреждения образования и медицины, банки и финансовые компании, гостиницы и т. п.)

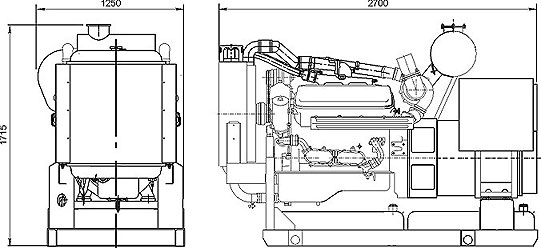

габаритный чертеж АД-200, 200 кВт, ДЭС-200, ДГУ-200, ДЭУ-200, ЭД-200, АД-200С-Т400-1Р, ДГ-200, АД200, дизель-генератор, дизельная электростанция

Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

200/250

Максимальная часовая мощность, кВт/кВА

220/275

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

0,8

Номинальный ток, А

360

Частота вращения вала двигателя, мин-1

1500

Заправочные емкости, л:

Система топливопитания

400

Система охлаждения (радиатор и двигатель)

60

Система смазки

32

Расход топлива при 100 % нагрузки, л

46

Удельный расход масла, % от расхода топлива

0,2

Минимальная температура запуска без подогрева, 0С

- 10

Габаритные размеры, мм длина x ширина x высота

2700* x 1250* x 1715

Масса сухого электроагрегата, кг

2 760*

Ресурс до капитального ремонта, м. ч.

10 000

·  - в зависимости от модели генератора и расположение пульта управления
(указаны размеры для генератора серии ME и расположения пульта управления сбоку)

НЕ нашли? Не то? Что вы ищете?

Стандартная комплектация:



- дизельный двигатель с наддувом, зарядным генератором и стартером;
- крыльчатка обратного тока;
- силовой синхронный генератор;
- базовая рама;
- система выпуска c глушителем шума;
- система впуска с воздушным фильтром;
- система питания с топливным баком емкостью 400 л. и топливными фильтрами;
- устройство подрегулировки ТНВД;
- устройство останова двигателя на базе электромагнита;
- система охлаждения с водяным радиатором и охладителем надувочного воздуха типа «воздух-воздух» (для ЯМЗ-7514);
- система охлаждения масла с встроенным в двигатель жидкостно-масляным теплообменником;
- система электрооборудования;
- комплект ЗИП;
- комплект эксплуатационной документации;
1-ая степень автоматизации:
- система управления первой степени автоматизации;
2-ая степень автоматизации (резервирование сети):
- система управления второй степени автоматизации;
- зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В;
- электрический подогреватель охлаждающей жидкости от сети 220 В;
3-ая степень автоматизации:
- система дозаправки масла и топлива (комплектность согласовывается с заказчиком).


Возможно исполнение с демонтажем пульта управления для установки системы автоматики заказчика.

Основные комплектующие:



Двигатель:

Первичный двигатель ЯМЗ-7511 (ЯМЗ-7514): дизель, 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, механический регулятор частоты вращения (базовая комплектация).

Первичный двигатель ТМЗ-8435.10-05: дизель, 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, механический регулятор частоты вращения.

Силовой генератор:

Генератор синхронный МЕ-200-4 на основе Marathon Electric - торговая марка «ПСМ» (базовая комплектация);

Генератор синхронный LSA 46.2 L6 производства Leroy Somer;

Генератор синхронный ГС-200-Б производства ОАО "Электроагрегат" г. Курск;

Системы управления:

Ручное управление: Дизель-генераторы 1-ой степени автоматизации в соответствии с ГОСТ Р ИСО 8528-1, не предназначенные для автоматической работы комплектуются ручными пультами управления:

- модели ШУЭ-200-1.3 с контроллером ВЕ-46 (базовая комплектация);

- модели СУЭМ-200-1 на базе контроллера GС-1;

- модели УК ЭДГ-200 ЯМ с автоматической подстройкой частоты (АПЧ);

- модели ЩУ-АД200-1С.

Автоматическое управление: Дизель-генераторы 2-ой степени автоматизации в соответствии с ГОСТ Р ИСО 8528-1, предназначенные для автоматической работы комплектуются автоматическими пультами управления:

- модели СУЭМ-200-2 на базе контроллера GС-1 B3 (базовая комплектация);

- модели ШУЭ-200-2.3 на базе контроллера BE-22;
