Резюме научно-исследовательской разработки

Р Е З Ю М Е

научно-исследовательской разработки № ______________

1. Ф.,И.,О. автора: ГАПРИНДАШВИЛИ Нона Кахаберовна (фото)

Фото. Автор проекта на футбольном матче

в среде болельщиков команды «Зенит»

2. Название проекта: «ОБОРУДОВАНИЕ СТАДИОНОВ

ПРОТИВОВАНДАЛЬНОЙ СИСТЕМОЙ «АНТИФАНАТ»

И ОРГАНИЗАЦИЯ НА ЕЁ ОСНОВЕ

БЕЗОПАСНОГО КОМАНДНО-ИГРОВОГО УЧАСТИЯ БОЛЕЛЬЩИКОВ В МАТЧАХ»

3. Цель проекта:

Повышение безопасности, культуры проведения и рентабельности

массовых спортивно-зрелищных мероприятий

путём обеспечения замещения деструктивных действий болельщиков

их упорядоченным командно-игровым участием с использованием

противовандального электромеханического и электронного оборудования трибун.

4. Задачи проекта:

Достижение цели по п.3, для чего:

- заинтересовать потенциальных заказчиков;

- найти источники финансирования;

- доработать проект технически и технологически до возможности внедрения;

- переоборудовать и/или оборудовать один из спортивно-зрелищных объектов

(экспериментальная площадка);

- пробная эксплуатация экспериментального объекта;

- в случае успешной пробной эксплуатации –

активная реклама, патентно-лицензионная деятельность и расширение внедрения;

- эксплуатация объектов с использованием части дохода

для расширения реализации проекта.

5. Краткое описание проекта:

Предложение относится к сооружениям для спортивных соревнований и др. массовых зрелищных мероприятий и направлено на профилактику правонарушений зрителей.

Устройство «Антифанат» для размещения и организации участия зрителей в массовых игровых мероприятиях содержит (рис.1) расположенные вокруг арены 1 стационарные секции 2 сидячих зрительских мест, хотя бы один на секцию 2 датчик 3 силового воздействия зрителей, кабельную сеть 4 с двумя или более независимыми каналами на выходе, распределительно-суммирующее устройство 5 на выходе сети 4, последовательно подключенные к нему устройства 6 преобразования информации, табло 7 (совмещённое с информационным табло текущих результатов игры и текущего времени, или независимое), систему управления 8 элементами 4-7 с пультом управления 9, двухпозиционные переключатели 10 в защитном исполнении (на каждой секции 2). Датчик 3 подключён к сети 4 так, что позиции переключасоответствуют поддержке зрителями данной секции одной из соревнующихся сторон. В состав секции 2 входят: основание с подвижно установленными на нём в один ряд сиденьями и дополнительными опорными элементами, фиксаторы положения сидений и дополнительных опорных элементов, один или несколько упругих элементов, упруго деформируемых при движении сидений и дополнительных опорных элементов относительно основания, и параллельно подключенных к ним амортизаторов(ра). В частном случае, секции 2 (рис. 2, 3) основание выполнено в виде платформы 11 и неподвижных стоек 12. Сиденье (скамья) 13 и передней своей частью соединено(а) шарниром 14 с концами стоек 12, с возможностью поворота в диапазоне углов α (рис. 3) в обе стороны. К сиденью 13 жёстко (элемент 15) прикреплена спинка 16, загнутая за сиденье 13 и ограниченная сверху общей для всех мест секции 2 ручкой 17. Фиксаторы 18 положения системы «сиденье 13 – спинка 16» установлены на торце секции 2 и выполнены с возможностью блокирования ручным поворотом органа управления 19. Упругие элементы 20 обеспечивают прогрессивную характеристику подвески, в телескопических защитных кожухах 21-22. Предусмотрены гидроамортизаторы 23. Основания 24 кожухов 21 (рис. 4) упёрты в платформу 11 через резиновые подушки 25 в гнёздах 26. Фиксаторы оснований 24 закреплены на платформе 11 болтами 27 с прокладками 28 и шайбами 29 (в гнёздах 30). Датчик веса 3 (емкостной рамочной конструкции) имеет прогрессивную характеристику выходного электрического сигнала. Количество секций 2 составляет, предпочтительно, часть общего количества посадочных мест, особенно на ранних, экспериментальных стадиях внедрения проекта.

В исходном состоянии (начало игровых мероприятий) фиксатор 18 сиденья 13 либо включён (жёсткие сиденья секции), либо выключен органом 19 (подпружиненные сиденья). В последнем случае увеличение числа сидящих на секции 2 зрителей вызывает увеличение деформации пружин 20 и взаимные смещения верхних и нижних частей как кожухов (21-22), так и амортизаторов 23. При этом неизбежен наклон β нижней части 21 кожуха, пропорциональный вертикальной нагрузке (см. рис. 4). По мере увеличения угла β, увеличивается воздействие на датчик 3, а значит и снимаемый с него сигнал. Информация от датчиков 3 всех секций 2 передаётся по сети 4 устройство 5, а с него – на устройство 6 и затем – на табло 7. Процесс управляется, во-первых, самими болельщиками путём установок в переключателях 10 в пределах каждой секции, соответствующих их отношению к основным участникам игр, и, во-вторых, с пульта 9, не считая автоматизированных процессов. В результате на табло 7 отражается в цифровой или иной удобной для восприятия форме результаты распределения числа болельщиков одной и другой команды. По ходу игрового мероприятия, при необходимости выплеснуть свои эмоции в физической форме, зрители на секции 2 при выключенных фиксаторах 18 начинают интенсивно деформировать пружины 20, раскачивая скамью за ручки 17 или воздействуя непосредственно на сиденье 13. В зависимости от количества болельщиков-единомышленников и от их физической работы по раскачиванию, резко возрастают сигналы с «их» датчиков и, соответственно, показатели их участия. При должной организации и творческом подходе со стороны администрации, др. заинтересованных организаций и лиц возможны варианты развития игрового начала с использованием видеоэффектов (электронная анимация, когнитивные образы на табло и т. д.).

Организованный таким образом, упорядоченный «сброс энергии» болельщиков снижает вероятность хулиганства.

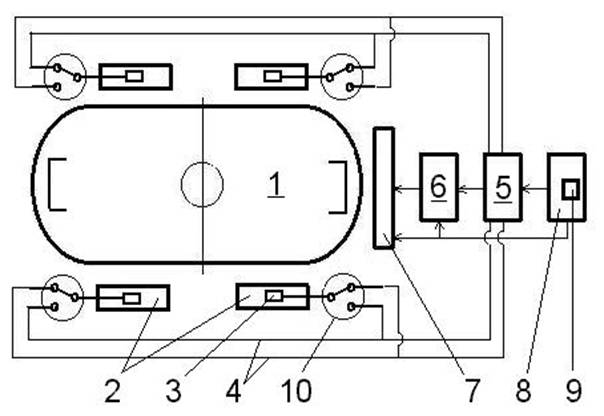

Рис. 1. Схема устройства
Рис. 2. Скамья, вид спереди	Рис. 3. Скамья, вид сбоку	Рис. 4. Фрагмент А на рис.3, в разрезе

6. Научно-техническая новизна проекта:

Описанное техническое предложение сделано впервые.

Мировой уровень его новизны подтверждён наличием патента РФ на изобретение

7. Имеющийся научно-технический задел:

Технические предложения и эскизный проект.

8. Охраноспособность результатов научно-технической деятельности

(возможность получения патента или иного охранного документа на результат научно-технической деятельности):

Результаты научно-технической деятельности охраноспособны (патент на изобретение получен – см. пп. 5 и 12; возможно получение дополнительных патентов как на условиях зонтичности указанного, так и путём дальнейшего усовершенствования первого варианта).

9. План реализации проекта, включая методы и инструменты реализации:

8.1. Выбор экспериментального стадиона и источников финансирования.

8.2. Его переоборудование и пробная эксплуатация.

8.3. Реклама в СМИ в случае положительного эффекта;

второй этап поиска объектов переоборудования и источников финансирования.

8.4. Широкое внедрение предложения (с окупаемостью и доходами).

10. Оценка рынка:

Сведений об использовании и подготовке к использованию подобных устройств и мероприятий не обнаружено (что подтверждено отчетом о патентно-литературном поиске экспертизой Роспатента).

Соответственно, объём рынка определяется теоретически всей мировой сетью зрелищных, главным образом спортивных (футбольных) сооружений (открытых и закрытых), рыночная «ниша» свободна и потребность в предлагаемом переоборудовании (в случае положительного результата пробной эксплуатации в ограниченном объёме) можно считать безграничной.

11. Финансовый план проекта с указанием необходимого объема инвестиций:

Первый этап внедрения предполагает

Общая сметная стоимость проекта (объем инвестиций), в тыс. руб.: 16 млн. руб.:

6 млн. руб. первый год и 10 млн. руб. второй год (заключительный Первого этапа).

Распределение инвестируемых финансовых средств:

50% - субсидии Правительства Санкт-Петербурга;

25% - муниципальный средства (на районном уровне);

25% - вложения др. инвесторов.

12. Апробация полученных результатов:

Идея и проект на её основе апробированы на Научно-технической комиссии кафедры КГМ СПбГПУ, на научно-технических конференциях и выставках различного уровня (СПбГПУ, СПб., Россия), в выступлениях в прессе (в т. ч. в газетах «Деловой Петербург», «Новое время»), по радиовещанию (специализированная программа) и на ТВ (новости и специализированные «изобретательские» передачи» и на телевидении - «5 канал», «100»).

Проект доложен и обсуждён на науч.-практич. конференциях (СПбГПУ) и региональных выставках изобретений и инновационных разработок («Интеллектуальная собственность Санкт-Петербурга», Hei-Тех в Манеже и др.).

13. Сроки окупаемости проекта:

Ожидаемый экономический эффект от внедрения:

Окупаемость (планируемый срок окупаемости – 4 года при сроке реализации 2 года),

сохранение материальных ценностей, уменьшение издержек спортивно-зрелищных мероприятий.

Ожидаемый социальный эффект от внедрения:

повышение безопасности жизнедеятельности и культуры городского населения,

снижение травматизма.

14. Дополнительная информация (участие в других конкурсах, наличие потенциальных инвесторов, наличие заявок, патентов и т. п.):

Ранее настоящий проект (разработка) на какие-либо конкурсы не выставлялся.

Потенциальный инвестор – футбольный клуб «Зенит».

Получен патент РФ № 2228783, рег. 20.05.2004, МПК А63J 23/00, коды ГРНТИ 77.01.82; 77.13.25; 77.31.00, патентообладатели - авторы.

Имеются публикации в научно-технических журналах,

в частности в «Вестнике Академии Технического творчества («Демиург»).
