Фрезерный станок модели VPF-940 с устройством цифровой индикации (УЦИ) поворотным вертикальным +/- 90◦ и горизонтальным шпинделем

C Dugard Ltd. 75 Old Shoreham Road, Hove, East Sussex BN3 7BX, UK	Tel: +44 Fax: +44 www. E-mail: *****@***co. uk	РУС» Московская область, В.	т/ E-mail:[e-mail] www.

Фрезерный станок модели VPF-940 с устройством цифровой индикации (УЦИ) поворотным вертикальным +/- 90◦ и горизонтальным шпинделем

( производство Pedersen Værktøjsmaskiner ApS , Дания)

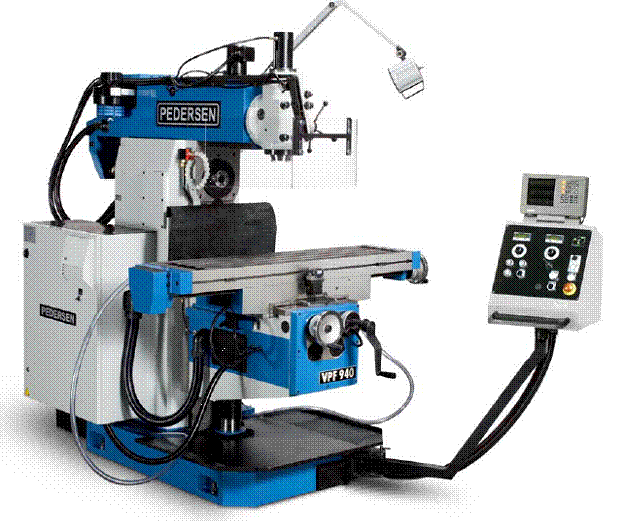

Станок на фото выше оснащен следующими опциями:

- Механизированная шпиндельная бабка VVM-2047

- Гидравлический зажим инструмента

- Цифровые индикаторы Heidenhain ND-780 по трем осям

- Галогеновая лампочка рабочего освещения 24В

Станок на фото выше оснащен следующими опциями:

- Механизированная шпиндельная бабка VVM-2047

- Гидравлический зажим инструмента

- Цифровые индикаторы Heidenhain ND-780 по трем осям

- Галогеновая лампочка рабочего освещения 24В

- Защитное ограждение для стола

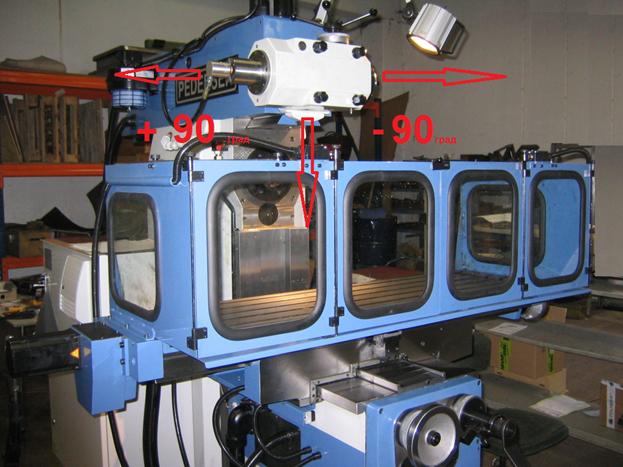

- поворотный вертикальный шпиндель +/- 90◦

PEDERSEN VPF-940

Новая серия фрезерных станов от Pedersen. Высококачественный продукт с применением новейших технологий из Дании. Изменяемая подача посредством двигателей переменного тока, 2х ступенчатая коробка передач шпинделя с диапазоном скоростей 40-3000 об/мин для современных инструментов. Закаленные и шлифованные направляющие по всем осям. Отдельный бак СОЖ с насосом. Станок может поставляться с механизированной шпиндельной бабкой и различными вертикальными головками, наряду с другими принадлежностями.

Горизонтальное фрезерование шлицев

Стандартная комплектация: с оправкой и опорным подшипником

·  Основной шпиндель ISO40, 40-3000 об/мин

·  Рычаг управления активизации направления по осям

·  Функции контроля ПЛК с идентификацией ошибок

·  Автоматическая централизованная смазка

·  Система охлаждения с отдельным баком

·  Специальная опора (опорный подшипник) для длинной фрезерной оправки

·  2-х ступенчатая коробка передач, частотно-регулируемый шпиндель

·  Контейнер для стружки

·  Защита шпинделя согласно нормам СЕ

·  Выбор осей вручную

Компактный пульт управления

Вертикальная головка с ходом пиноли 75мм, поворотная +/- 60◦

Технические характеристики

Стол
Рабочая поверхность	1300х320 мм
Т-образные пазы	18 (Н7) мм
Т-образные пазы	5шт
Расстояние между Т-образные пазами	63мм
Нагрузка на стол	350кг
Перемещения
Продольное перемещение авт/руч	905/912 мм
Поперечное перемещение авт/руч	337/353 мм
Вертикальное перемещение авт/руч	480/492 мм
Подачи (изменяемые)
Быстрое перемещение X, Y	20-3000 мм/мин
Быстрое перемещение Z	10-1500 мм/мин
Двигатель подачи	1,1 кВт
Горизонтальный шпиндель
Конус шпинделя	ISO 40
Количество скоростей	2
Диапазон скорости	40-3000 об/мин
расстояние до стола (максимальное)	495мм
расстояние до вертикального шпинделя	152,5мм
Вертикальная шпиндельная бабка
Конус шпинделя	ISO 40
Количество скоростей	2
Диапазон скорости	55-3000 об/мин
поворот шпинделя	+/- 60◦ (+/- 90◦ опция)
Расстояние от вертикального шпинделя
до стола min/ max	602/40мм
от центра шпинделя до колонны min/ max	860/62 мм
Двигатели
Основной двигатель (горизонтальный)	5,5 кВт
Двигатель шпиндельной бабки (вертикальный)	7,5 кВт
мотор системы охлаждения	0,1 кВт
Вес без/с шпиндельной бабкой	2200/2400 кг

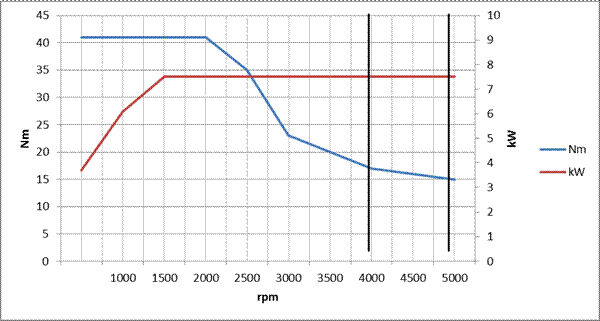

График распределения моментов 2х степенной коробки передач

На первой передаче

На второй передаче

Ручной фрезерный станок PEDERSEN VPF-940

Комплектация:

Горизонтальный/Вертикальный фрезерный станок с 2х ступенчатой частотно-регулируемой коробкой передач

Метрическое исполнение с регулируемой градуировкой шкал

Основной шпиндель ISO 40, 55-3000 об/мин, выбор осей вручную

Подача через приводы переменного тока с бесступенчатым регулированием

Управление работой от пульта управления с дисплеем для отображения подач, скорости шпинделя, переключателями направления шпинделя и подачи СОЖ.

Рычаг управления (джойстик) для выбора направления подачи со световой индикацией

Кнопка быстрого перемещения и аварийного останова

Управление функциями при помощи ПЛК с идентификацией ошибок

Автоматическая смазка всех осей и винтов

Все направляющие закалены и отшлифованы

Система охлаждения смонтирована в отдельном баке, который установлен в станине станка

Контейнер для стружки

Рабочее освещение 24В

Цвет: голубой/серый

Стандартная комплектация: 1 опорный подшипник, ключи, руководства по эксплуатации и обслуживанию.

Механизированная шпиндельная бабка:

2х ступенчатая коробка передач с частотно-регулируемой скоростью шпинделя

55-3000 об/мин, двигатель переменного тока 7,5 кВт со всеми электрическими компонентами, подсоединением к станку и с:

- Вертикальной фрезерной головкой модели VVM-2046 с фиксированным шпинделем, перемещающимся в одной плоскости. Конус шпинделя ISO 40, с комплектом высокоточных радиально-упорных подшипников.

- Вертикальной фрезерной головкой модели VVM-2047 с подвижным шпинделем +/- 60◦ , перемещающимся в одной плоскости. Конус шпинделя ISO 40, ход пиноли 75 мм, с управлением ручным маховиком и комплектом высокоточных радиально-упорных подшипников.

Цифровые индикаторы для VPF-940

Модель ND-780:

Heidenhain - 3-осевая цифровая система измерения смонтированная на станке.

Модель Positip 880:

Heidenhain – линейная система измерения с цифровыми индикаторами и следующими характеристиками:

Настройка max. 20 базовых координат

Настройка нулевой точки

Коррекция на фрезу

Абсолютный и инкрементный режим

bolthofe circle programming

Программирование и хранение кадров

Память на 2000 блоков программ

Последовательный ввод данных (RS-232C)

Монохромный экран 12"

Нулевой выходной сигнал

Дюймовые измерения

Стоимость необходимой комплектации на DDP Москва	Цена, Евро
фрезерный станок PEDERSEN VPF-940 с вертикальной фрезерной головкой модели VVM-2047 с подвижным шпинделем +/- 90◦
Цифровые индикаторы Модель Positip 880 Для 4х осей -
Защитное ограждение для стола
Демпфер (антивибрационная опора) 8 штук (400 Евро за шт)
Стоимость Пусконаладочных работ ( не включает расходы на проживание и переезд) $ 3 200,00
Демпфер (антивибрационная опора) 8 штук (400 Евро за шт)
Прочие опции
набор режущего и вспомогательного инструмента на 500 часов работы
патрон универсальный 3х кулачковый
патрон универсальный 4х кулачковый
гарантийный срок 3 года
Итоговая стоимость

Прочие Опции для фрезерных станков серии VPF-940	Цена, Евро
Зажим инструмента, пневмопривод вертикального шпинделя
Зажим инструмента, пневмопривод горизонтального шпинделя
Зажим инструмента, гидравлический привод вертикального шпинделя вкл. 5 шт. штревелей для инструмента DIN 2080
Зажим инструмента, гидравлический привод горизонтального шпинделя вкл. 5 шт. штревелей для инструмента DIN 2080
Дополнительный штревель М16/ISO40 для инструмента DIN 2080
Дополнительный штревель М16/ISO40 для инструмента ВТ-40
Дополнительный штревель М16/ISO40 для инструмента DIN 69871
Длинная фрезерная оправка:
ISO40, 16 мм с направляющей втулкой 56 мм
ISO40, 22 мм с направляющей втулкой 56 мм
ISO40, 27 мм с направляющей втулкой 56 мм
ISO40, 32 мм с направляющей втулкой 56 мм
Демпфер (антивибрационная опора)
Прочие опции включая делительные приспособления, зажимы, поворотные столы - по запросу

УСЛОВИЯ ПОСТАВКИ

Поставка:	DDP Москва
Срок поставки:	130 – 140 дней после поступления предоплаты в размере 25% на счет поставщика
Установка, обучение и запуск:	производится техническим специалистом «Дугард РУС» и входит в стоимость оборудования
Гарантийное и послегарантийное обслуживание	производится техническим специалистом «Дугард РУС»
Гарантия:	12месяцев с момента запуска
Оплата:	Банковским переводом: 25% при размещении заказа 75% перед отгрузкой со склада завода изготовителя

Предложение действительно 30 календарных дней со дня подачи предложения.

Пуско-наладка

До приезда наших инженеров клиент несет ответственность за правильное расположение станка, фундамент и подготовку поверхности по уровню в соответствии с требованиями поставщика. Также должна быть обеспечена подача электричества и сжатого воздуха, приобретена охлаждающая жидкость (СОЖ) в зависимости от обрабатываемого материала, масло для централизованной системы смазки с вязкостью 68 мм2/с SHEL TONNA OIL S68 не менее 5 литров.

Организация сервиса

При возникновении отказа (неисправности) Товара в гарантийный период Покупатель направляет в адрес Поставщика Заявку по форме, приведенной в Приложении № 3 к Договору поставки, с подробным описанием проявления отказа или неисправности, а также фотографиями выявленных дефектов. Поставщик в срок, не позднее 3 (трех) рабочих дней направить в адрес Покупателя письменные инструкции по устранению причин отказа (неисправности) или перечень диагностических мероприятий для их определения. В случае если по истечении 3 (трех) рабочих дней отказ (неисправность) не устранена, Поставщик обязан направить своего специалиста к месту эксплуатации Товара не позже 5 (пяти) рабочих дней с момента получения Заявки от Покупателя.
