КРУН, Комплектные распределительные устройства наружной установки типа К-59
КРУН, Комплектные распределительные устройства типа К-59 предназначены для приёма и распределения электрической энергии переменного трёхфазного тока промышленной частоты 50 и 60 Гц напряжением 6 и 10 кВ.
КРУН типа К-59 применяются в качестве распределительных устройств 6-10 кВ, в том числе и распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции (блочные) КТП 35/6–10, КТП 110/6–10 и КТП 110/35/6–10 кВ.
Изделие сертифицировано и имеет сертификат соответствия.
Схемы главных цепей КРУН К-59, комплектных распределительных устройств наружной установки соответствуют схемам главных цепей по ТУ .

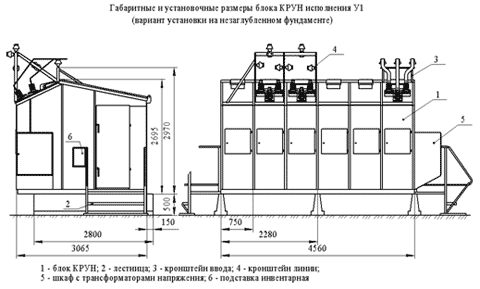

Габаритные и установочные размеры блока КРУН исполнения У1
Габаритные и установочные размеры блока КРУН исполнения ХЛ1
Вид основных ячеек КРУН в зависимости от встраиваемого электрооборудования разделяется:
- с выключателями высшего напряжения; с разъединяющими контактами; с трансформаторами напряжения; с силовыми трансформаторами; комбинированные; с разрядниками; со статическими конденсаторами.
Наименование параметра, показателя классификации | Значение параметра, исполнение |
Номинальное напряжение (линейное), кВ:
|
|
Наибольшее рабочее напряжение | 7,2; 12,0 |
Номинальный ток главных цепей ячеек:
|
|
Номинальный ток сборных шин, А:
|
|
Номинальный ток отключения выключателя, встроенного в КРУН, кА
|
|
Ток термической стойкости (кратковременный ток) при времени протекания 3 с, кА | 20; 31,5** |
Номинальный ток электродинамической стойкости главных цепей ячеек КРУН, кА | 51; 81** |
Уровень изоляции по ГОСТ 1516.1-76 | нормальная изоляция |
Вид изоляции | воздушная |
Наличие изоляции токоведущих частей | с неизолированными шинами |
Наличие в ячейках выдвижных элементов | С выдвижными элементами и без выдвижных элементов |
Вид линейных высоковольтных подсоединений | Кабельные, воздушные |
Условия обслуживания | С двусторонним обслуживанием |
Климатическое исполнение и вид размещения по ГОСТ 15150 и ГОСТ 15543.1 | Исполнения У или ХЛ, категория размещения 1 |
Степень защиты по ГОСТ 14254–80 |
|
Наличие дверей в отсеке выдвижного элемента ячейки | Ячейки без дверей |
Наличие теплоизоляции в КРУН |
|
Наличие закрытого коридора управления | С коридором управления |
Вид управления | Местное, дистанционное |
Род установки | КРУ наружной установки с исполнением воздушных вводов:
|
Масса, кг, не более:
| 5900 |
- КРУН со сборными шинами на ток 1000 А при частоте 50 Гц и на ток 800 А при частоте 60 Гц выполняются только на ток электродинамической стойкости 51 кА. ** КРУН с трансформаторами тока на номинальные токи менее 600 А термическая и электродинамическая стойкость определяется стойкостью трансформаторов тока.
Типы основного оборудования, встраиваемого в распределительное устройство:
- выключатели ВК-10; ВКЭ-М-10; ВБТЭМ-10; BB/TEL-10; ВБЭ-10; ВБМ-10; ВБП-10; ВБКЭ-10 и т. д. конденсаторы KC-6,3; KC-10,5; разрядники и ограничители перенапряжения РВО-6(10); РВРД-6(10); ОПН-6(10); ОПН-Н-6(10); трансформаторы напряжения НОМ-6(10); НОЛ.08-6(10); НАМИ-6(10); НАМИТ-6(10); НТМИ-6(10); антирезонансная группа 3xЗНОЛ.06-6(10); трансформаторы тока ТЛМ-10; ТОЛ-10; ТЛК-10; трансформаторы собственных нужд типа ТМ, ТМГ, ТМВГ мощностью от 25 до 250 кВА (в поставку завода не входят).
Примеры условных обозначений:
- шкафа КРУН типа К-59 по схеме соединений главных цепей 01 на номинальный ток 1600 А, с выключателем на ток отключения 31,5 кА с электромагнитным приводом, климатического исполнения ХЛ1, с внешней изоляцией категории Б по ГОСТ 9920-75, выполненного по ТУ : К/31,5ЭХЛ1Б, ТУ ; шкафа КРУН типа К-59 с трансформатором напряжения по схеме соединений главных цепей 22, напряжением 10 кВ, током отключения 20 кА, климатического исполнения У1, выполненного по ТУ : К/20У1, ТУ .
Технические требования КРУН К-59
Настоящие технические условия ТУ распространяются на комплектные распределительные устройства наружной установки КРУН типа К-59 (в дальнейшем именуемые КРУН типа К-59), предназначенные для приёма и распределения электрической энергии переменного трёхфазного тока промышленной частоты 50 и 60 Гц напряжением 6 и 10 кВ. Климатическое исполнение У или ХЛ, категория размещения I по ГОСТ 15150.
КРУН типа К-59 рассчитаны для работы в следующих условиях:
- высота над уровнем моря – до 1000 м; температура окружающего воздуха:
- для исполнения У1 – не выше +40 С и не ниже -40 С (эпизодически -45 С); для исполнения ХЛ1 – не выше +40 С и не ниже -60 С;
КРУН типа К-59 не предназначено для работы:
- в среде, подвергающейся действию газов, испарений и химических отложений, вредных для изоляции, а КРУН нормального исполнения и в среде, подвергающейся усиленному загрязнению; в устройствах или установках специального назначения, например, электропечных установках, экскаваторных, корабельных и судовых распределительных устройствах и т. п.; в среде, опасной в отношении пожара или взрыва.
