Добавление своих собственных параметров точек при импорте текстового файла.

Чтобы импортировать свои параметры по точкам (которых нет по умолчанию в свойствах точек) необходимо выполнить следующее.

1.На вкладке “Параметры” разверните свой чертеж à“Точкаà Классификации пользовательских свойств” . Правым кликом на “Классификации пользовательских свойств” выберите “Создать”.

В окне

введите имя Вашей новой классификации (например, “Моя классификация”), нажмите “ОК”. “Моя классификация” появится в списке “Классификации пользовательских свойств”

2. Правым кликом на “Моя классификация” (в списке “Классификации пользовательских свойств”) выберите “Создать”.

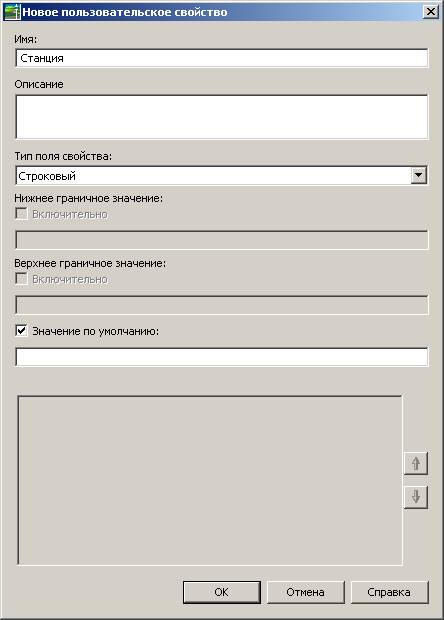

В окне

Введите в строке “Имя” – Станция (это Ваш пункт 6 в импортируемых данных по точке).

В строке “Тип поля свойства” выберите “Строковый”

Остальные графы оставьте без изменений (см. рисунок).

Нажмите “ОК”.

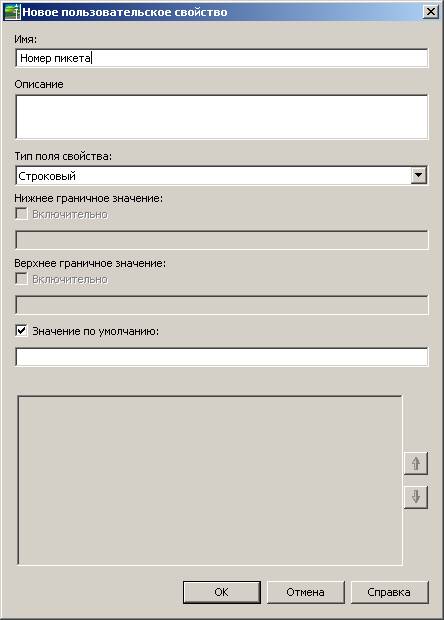

3. Аналогично пункту 2 создайте пользовательское свойство “Номер пикета”.

4. Зайдите в меню ТочкиàСоздать точкиàИмпорт точек.

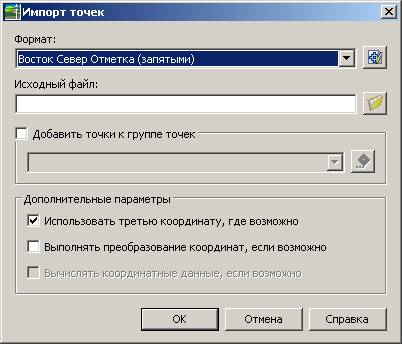

В открывшемся окне

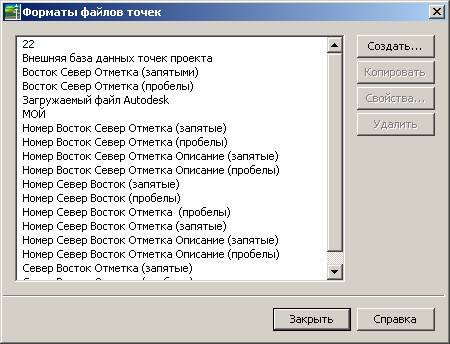

Нажимая кнопочку в правом верхнем углу (справа от списка форматов), зайдите в окно:

Нажмите кнопку “Создать”:

Появится окно:

Выбираем строку “Файл точек пользователя”

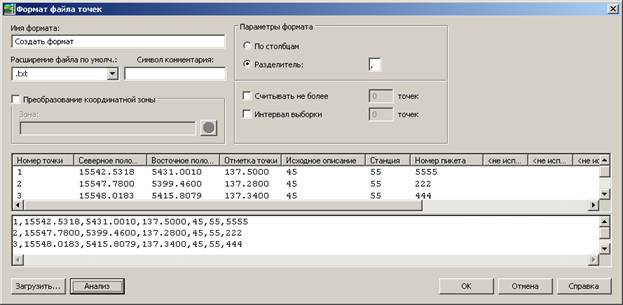

Открывается окно:

В строке “Имя формата” введите имя (например, Мой формат1)

В разделе “Параметры формата” выберите “Разделитель” и введите тип разделителя (в моём случае это “,”)

Задайте имена столбцов в соответствии с Вашими вводимыми параметрами точек.

Номер точки Северное положение Восточное положение Отметка точки Исходное описание Станция (этот параметр теперь появится в списке, после того, как мы сделали вышеперечисленные действия) Номер пикета (этот параметр теперь появится в списке, после того, как мы сделали вышеперечисленные действия)

Загрузите исходный файл с точками (.txt)

Нажмите “Анализ”. Если данные разбросались по столбцам так, как Вам надо, нажмите “ОК”

5.В окне

Выберите название того формата, который только что создали (у меня это “Мой формат1”)

Нажмите “Закрыть”

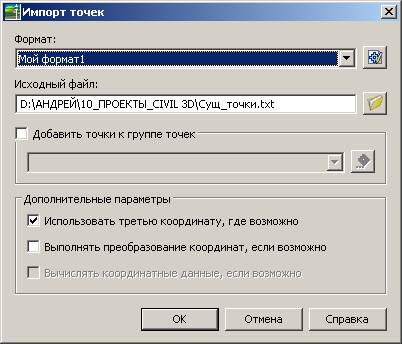

6.В окне

В строке “Исходный файл” выберите Ваш исходный файл с данными точек (.txt)

Нажмите “ОК”

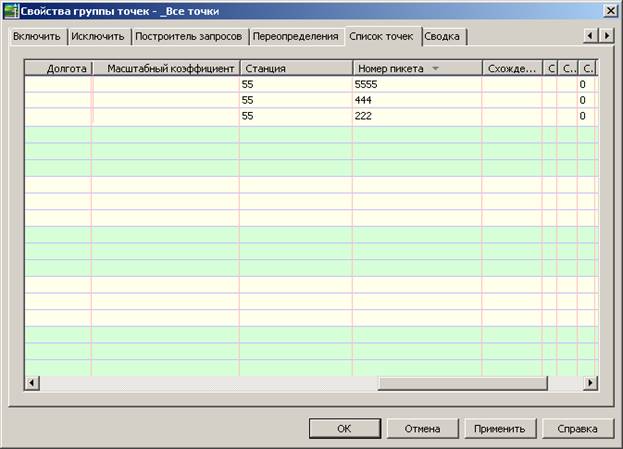

7.Теперь, если посмотреть список точек там будут колонки с данными “Станция” и “Номер пикета”
