2. ПОРЯДОК СБОРКИ (7.0СР1,2; 7.0СР1,5)
Сборку производить в соответствии со схемой сборки стола на ровной поверхности, покрытой тканью или бумагой, воизбежании повреждения или загрязнения мебели.
2.1. Забить по шканту поз. 13 в щиты боковые левый и правый поз. 2 и 3. Поставить щиты вертикально (шканты внутри), так чтобы отверстия для крепления щита переднего оказались внизу, а щит передний поз. 4 между ними. Винтами “ЕВРО” KON 6,4х50 поз. 8 стянуть щиты царгой поз. 5 (одев её на шканты в щитах), не затягивая винты окончательно. Совместить отверстия на щитах боковых и щите переднем, стянуть их с помощью четырех винтов “ЕВРО”. Затянуть винты крепления царги.
2.2. Положить столешницу поз. 1 лицевой стороной на чистую, ровную поверхность, забить в неё четыре шканта поз. 13. Собрать щиты боковые и столешницу, вставив шканты на столешнице в отверстия диаметром 8 мм. на торцах щитов. Соединить щиты боковые и передний - со столешницей уголками поз. 6, с помощью шурупов 4х14 поз. 10.
2.3. Установить четыре подпятника поз. 12 прибив их двумя гвоздями поз. 11 каждый.
2.4. Перевернуть и поставить стол на предназначенное для него место.
2.5. Закрыть головки винтов “ЕВРО” поз. 8 заглушками декоративными поз. 9.
ПЕРЕЧЕНЬ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ (7.0СР1,2; 7.0СР1,5)
Таблица № 1
№ поз. | Наименование | Кол-во | Кол-во | Примечан. |
7.0СР1,2 | 7.0СР1,5 | |||
1 | Столешница | 1 | 1 | |
2 | Щит боковой левый | 1 | 1 | |
3 | Щит боковой правый | 1 | 1 | |
4 | Щит передний | 1 | 1 | |
5 | Царга | 1 | 1 | |
6 | Уголок | 5 | 6 | |
8 | Винт “ЕВРО” KON 6,4х50 | 6 | 6 | |
9 | Заглушка декоративная винта “ЕВРО” | 6 | 6 | |
10 | Шуруп 4х14 | 20 | 24 | |
11 | Гвоздь 2х25 | 8 | 8 | |
12 | Подпятник | 4 | 4 | |
13 | Шкант мебельный 8х31 | 6 | 6 | |
Ключ специальный S 4 | 1 | 1 | * | |
* Примечание: при поставке одного стола выдается один ключ, при поставке партии -
один ключ на три стола.

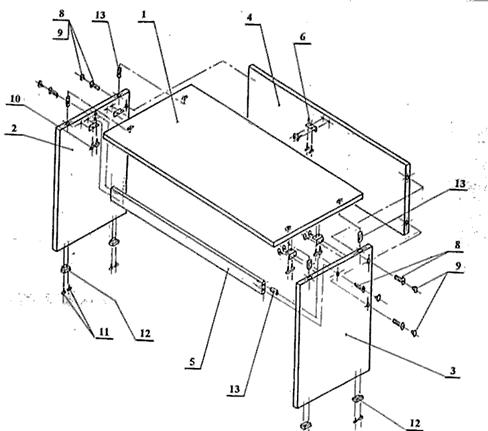

СХЕМА СБОРКИ СТОЛА (7.0СТ1; 7.0СТ2)
