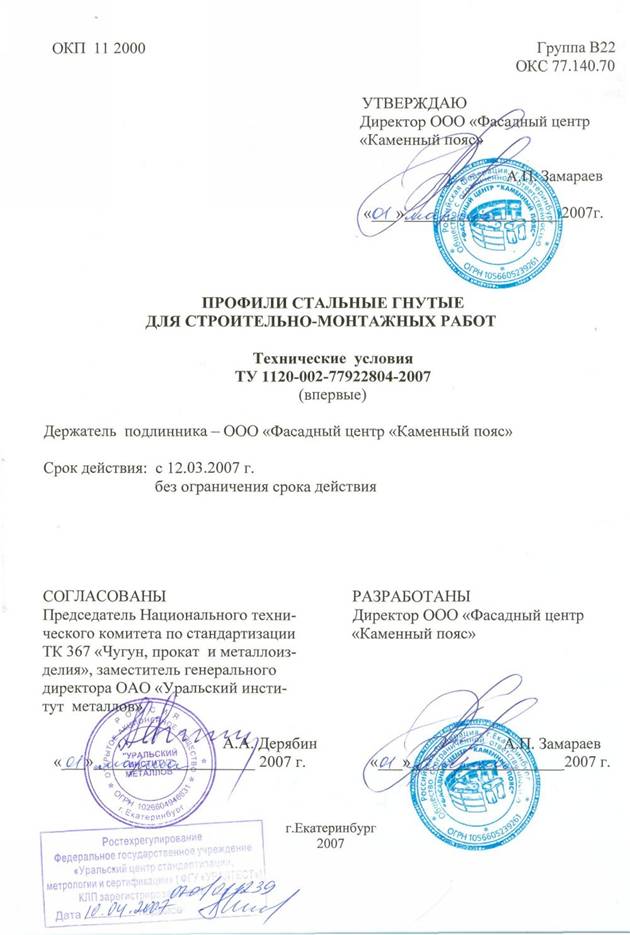

Профили стальные гнутые для строительно-монтажных работ

Настоящие технические условия распространяются на стальные гнутые профили из тонколистового проката с цинковым, алюмоцинковым, полимерным, лакокрасочным покрытием и без покрытия (далее – изделия), изготовляемые на профилегибочных агрегатах, предназначенные для монтажа конструкций вентилируемых фасадов и строительных конструкций, при производстве строительных работ в промышленных, общественных и жилых зданиях и сооружениях.

Пример условного обозначения:

Профиль вертикальный основной для монтажа конструкций вентилируемых фасадов типа ПВО 50х50, с цинковым покрытием (Ц), размером 50х50х1,2 мм, мерной длины 6,0 м по ТУ :

Профиль вертикальный ПВ 50х50-АЦ-50x50х1,2-6- ТУ

Перечень нормативной документации, на которую имеются ссылки в настоящих технических условиях, приведен в приложении А.

1 Классификация и основные размеры

1.1 Основные размеры поперечного сечения профилей должны соответствовать указанным в таблицах 1 – 7 и на рисунках 1 – 15.

Таблица 1 – Профили горизонтальные

Размеры в миллиметрах

Тип профиля	b	b1	Толщина заготовки, S	Примечания
ПГ 25х25	25	25	1,0; 1,2; 1,5	1.Условное обозначение профиля: ПГ bxb1xℓxs, где b,b1,s – размеры поперечного сечения профиля, мм; ℓ - длина профиля, см. 2. Вид покрытия профилей – по пункту 1.2 3. Рисунок 1.
ПГ 30х25	30	25
ПГ 30х30	30	30
ПГ 35х25	35	25
ПГ 35х30	35	30
ПГ 35х35	35	35
ПГ 40х25	40	25
ПГ 40х40	40	40
ПГ 45х30	45	30
ПГ 45х35	45	35
ПГ 45х40	45	40
ПГ 45х45	45	45
ПГ 50х30	50	30
ПГ 50х35	50	35
ПГ 60х44	60	44
ПГ 50х40	50	40	1,0; 1,2
ПГ 50х45	50	45
ПГ 50х50	50	50

Рисунок 1 – Профиль горизонтальный ПГ

Таблица 2 – Профили вертикальные

Размеры в миллиметрах

Тип профиля	a	b	c	s
ПВ 20х21,5х65	20±0,1	21,5	65	1,2; 1,5
ПВ 20х21,5х80	80
ПВ 20 х21,5х100	100
Примечания 1. Условное обозначение профиля: ПВ axbxcxℓxs, где a,b,c,s – размеры поперечного сечения профиля, мм; ℓ - длина профиля, см. 2. Вид покрытия профилей – по пункту 1.2 3. Рисунок 2.

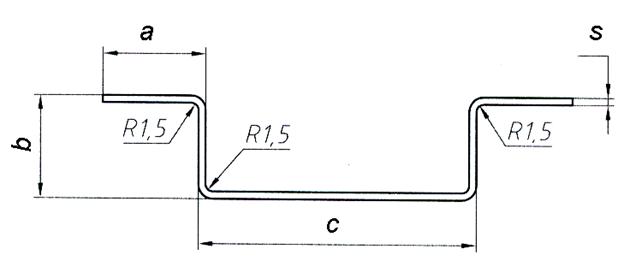

Рисунок 2 – Профиль вертикальный основной ПВ 65х21,5х20х1,5

Таблица 5 – Кронштейны

Размеры в миллиметрах

Тип профиля	a	b	c	s	Диаметр отверстий	Исполнение*	Рисунок профиля
КР 50х50х50	50	50	50	2	8; 10; 12	1-1, 1-2, 2-1, 2-2	8 – 11
КР 70х50х50	50	50	70
КР 90х50х50	50	50	90
КР 100х50х50	50	50	100
КР 110х50х50	50	50	110
КР 120х50х50	50	50	120
КР 150х50х50	50	50	150
КР 170х50х50	50	50	170
КР 180х50х50	50	50	180
КР 200х50х50	50	50	200
КР 250х50х50	50	50	250
КР 150х50х70	50	50	150
КР 200х50х70	50	50	200
КР 250х50х70	50	50	250
КР 50х60х50	50	60	50
КР 70х60х50	50	60	70
КР 100х60х50	50	60	100
КР 150х60х50	50	60	150
КР 200х60х50	50	60	200
КР 220х60х50	50	60	220
КР 250х60х50	50	60	250
КР 90х60х60	60	60	90
КР 100х60х60	60	60	100
КР 120х60х60	60	60	120
КР 130х60х60	60	60	130
КР 150х60х60	60	60	150
КР 170х60х60	60	60	170
КР 200х60х60	60	60	200
КР 250х60х60	60	60	250
КР 90х70х70	70	70	90
КР 100х70х70	70	70	100
КР 120х70х70	70	70	120
КР 130х70х70	70	70	130
КР 140х70х70	70	70	140
КР 150х70х70	70	70	150
КР 170х70х70	70	70	170
КР 200х70х70	70	70	200
КР 250х70х70	70	70	250
КР 300х70х70	70	70	300
* Исполнение 1-1 – кронштейн без язычка, с одним отверстием; 1-2 – кронштейн без язычка, с двумя отверстиями; 2-1 – кронштейн с язычком, с одним отверстием; 2-2 – кронштейн с язычком, с двумя отверстиями Примечания 1 Условное обозначение профиля: КРN-N axbxcxs, где N-N – исполнение профиля; a,b,c,s – размеры поперечного сечения профиля, мм. 2 Вид покрытия профилей – по пункту 1.2

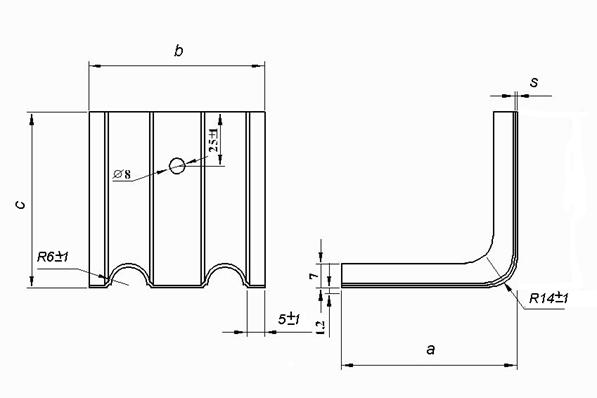

Рисунок 8 – Кронштейн без язычка с одним отверстием

Таблица 5 – Профили вертикальные Т-образные

Размеры в миллиметрах

Тип профиля	a	b	s
ПВТ 50х65	50	65 80 100 65 90 100	1,2; 1,5
ПВТ 50х80	50
ПВТ 50х100	50
ПВТ 60х65	60
ПВТ 60х80	60
ПВТ 60х100	60
Примечания 1. Условное обозначение профиля: ПВТ axbxℓxs, где a,b,s – размеры поперечного сечения профиля, мм; ℓ - длина профиля, см. 2. Вид покрытия профилей – по пункту 1.2 3. Рисунок 7.

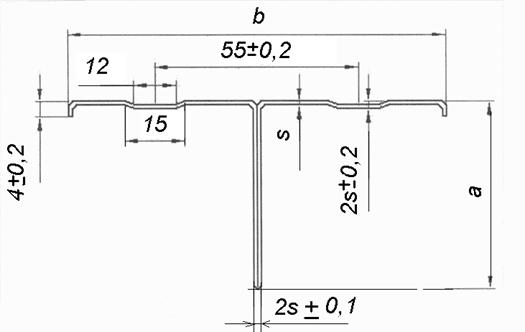

Рисунок 7 – Профиль вертикальный Т-образный
