РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Распаковка и установка.
Установка и обслуживание в работе блока расширения каналов SC-9116R не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения блока внимательно прочитайте это руководство.
Аккуратно распакуйте блок расширения каналов, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить блок или обращаться в службу сервиса.
Не устанавливайте блок возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.
ЗАПРЕЩАЕТСЯ включать устройство со снятой верхней крышкой.
Особенности.
-Автоматический контроль каждого канала.
Совместно с блоком контроля трансляционных линий SC-9216R, блок расширения каналов SC-9116R сравнивает фактические (замеренные) значения сопротивления и мощности с записанными в памяти по каждому каналу. Этапы проверки совершаются через программируемые в SC-9216R промежутки времени.
-Расширение возможностей.
Блок SC-9116R расширят число контролируемых линий c 16 до 32.
-Выбор контролируемых каналов.
При помощи выключателей на задней панели блока SC-9116R можно выбрать необходимые для проверки каналы.
-Информативная система индикации.
Система индикации блока SC-9116R позволяет визуально контролировать этапы проверки для каждого канала. При необходимости род ошибки можно посмотреть на дисплее устройства SC-9216R, который работает совместно с SC-9116R.

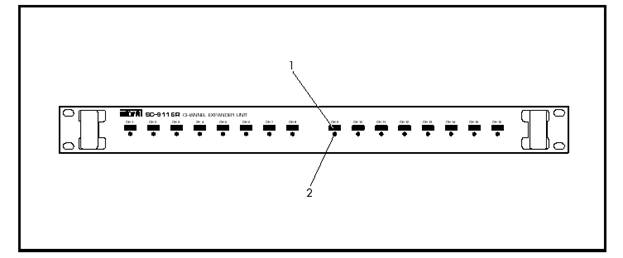

Передняя панель устройства.

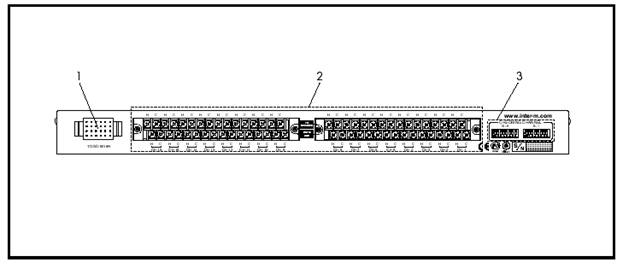

Задняя панель устройства.
Порядок подключения.

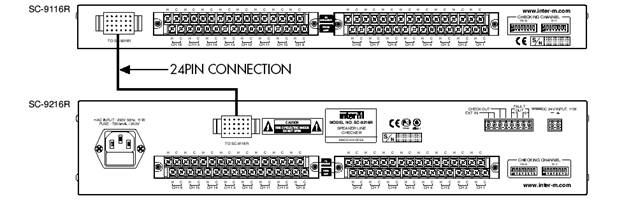

Необходимо при помощи специального шнура подключить блок расширения SC-9116R к блоку контроля трансляционных линий SC-9216(как указано на рисунке) SC-9116 получает питание от SC-9216R при помощи того же специального шнура

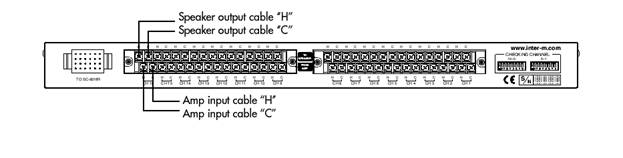

- подсоедините выходной канал усилителя на клеммы «AMP IN» устройства SC-9116R по выбранному каналу;
- подсоедините соответствующую линию трансляции на клеммы «TO SPEAKER» по этому каналу;
- выполните соединение в вышеуказанном порядке для всех проверяемых линии
Основные технические характеристики:
Диапазон измеряемых сопротивлений 20 Ом – 1600 Ом
Проверяемые характеристики Замыкание на «землю»
Обрыв линии >125% от заданного значения
Высокое сопротивление на линии 115-125% от заданного значения
Нормальное сопротивление на линии 85-115% от заданного значения
Низкое сопротивление на линии 75-85% от заданного значения
Короткое замыкание на линии <75% от заданного значения
Скорость проверки 1 канала <100 мсек
Устанавливаемая периодичность проверки от 1 мин. До 24 часов
Количество каналов 16 каналов (17-32 канала)
Диапазон рабочих температур от -50С до 400С
Вес 4,5 кг
Габариты(мм) 482×44×280
Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,
YANGJU – KUN, KYUNGKI – DO, KOREA
~5,
Гарантия изготовителя
ü Гарантия действительна в течении 12 месяцев с момента продажи проигрывателя.
ü При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.
ü Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.
ü Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.
Наименование изделия: Блок расширения каналов SC-9116R.
Сертификация: Блок расширения каналов SC-9116R отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.
Серийный номер модели:
Дата продажи:
Продавец:
