Автомат позолотный Victoria TBM-104

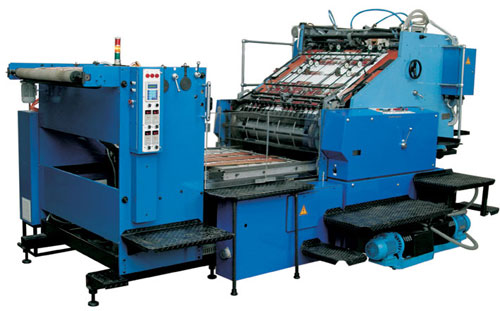

Автомат позолотный VICTORIA TBM-104

Автомат позолотный VICTORIA ТВМ-104 на базе тяжелой стоп-цилиндровой плоскопечатной машины VICTORIA 1040 (Германия) предназначен для горячего тиснения фольгой высококачественной этикеточной, рекламной и др. полиграфической продукции. Может быть также использован для конгревного тиснения и надсечки самоклеющихся бумаг. Модель VICTORIA ТВМ-104 особенно удобна для тиснения картонной упаковки малыми и средними тиражами, а также этикеточной продукции на тонкой бумаге в полном формате (шоколадных оберток и т. п.) Машина может быть использована для конгревного тиснения.

Максимальный формат листа, мм	720х1040
Минимальный формат листа, мм	300х450
Толщина бумаги, мм	0,08-0,550
Габариты нагревательной плиты, мм	750Х1050
Максимальный формат тиснения, мм	690х1000
Расстояние от переднего клапана листа до начала зоны тиснения, мм	20
Максимальная механическая скорость, циклов/час	3000
Линейная неточность приводки при работе на макс. скорости, мм	± 0,2
Максимальный диаметр рулона фольги, мм   – в подающем устройстве, не менее:   – в приемном устройстве	90 200
Ширина рулона фольги, мм,   –максимальная   – минимальная	1010 30
Количество подающих фольгу валов	2
Количество раздельно управляемых приводов для подачи фольги	2
Количество шагов подачи фольги для каждого привода	2
Максимальное количество повторений для первого шага	99
Дискретность установки шага подачи фольги, мм	1
Длина шага подачи фольги для каждого привода, мм,   – максимальная   – минимальная	710 1
Количество контрольных зон нагрева плиты	4
Максимальная контролируемая температура нагрева, 0С	220
Максимальная высота металлического клише, мм	7
Средняя потребляемая мощность, кВт, не более	22
Напряжение питания	3 х 380 В, 50 Гц
Масса, кг, не более	9500
Габариты, мм, не более	5000х2500х2200

2. СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
2. 1.  Пневматический каскадный листовой самонаклад
Устройство для безостановочной загрузки самонаклада;
Индуктивный датчик управления подъемом стопы;
Двухскоростной мотор-редуктор подъема-опускания стапеля;
Рукоятка включения подачи воздуха;
Рукоятка ручного проворота основного механизма самонаклада;
Накладной стол с 4-мя проводящими ремнями HABASIT (Швейцария) с адгезивным покрытием и механизмы индивидуальной регулировки натяжения для каждого ремня;
Оптический сенсор перекоса и неподачи листов;
Вакуумные каналы для прижима листа к столу;
Механизм бокового равнения листа;
Механизм подъема накладного стола для обслуживания печатного цилиндра;
Направляющие приклоны и штанги для плавной проводки листа;
Индивидуальный пульт подъема-опускания стапеля.
2. 2. Станина и главный механизм привода
Полный капитальный ремонт всех узлов механизма главного привода с заменой всех подшипников и сальниковых уплотнений;
Заново отшлифованные направляющие станины;
Новая система автоматической централизованной смазки;
Электромагнитный тормоз для плавной остановки машины;
Механизм включения натиска с рукояткой со стороны оператора;
Механизм тонкой регулировки величины натиска с рукояткой управления;
Трехфазный асинхронный двигатель с частотным преобразователем и балластный резистор.
2. 3. Печатная секция
Проверенный и восстановленный печатный цилиндр;
Новый механизм захвата листа;
Улучшенная система установки декеля;
Новый талер специально изготовленный под установку нагревательной плиты.
2. 4. Выводной оборачивающий транспортер
Новые захватные штанги;
Дутьевые трубки для стабильного выклада листа на выводной транспортер;
Тормозной вакуумный барабан;
2 восстановленные и проверенные транспортные цепи
2. 5. Автоматическое приемно-стапелирующее устройство
Механизм автоматического опускания стапеля с мотор-редуктором;
Пульт подъема-опускания стапеля;
Выводной транспортер с новыми ремнями HABASIT (Швейцария) с адгезивным покрытием;
Механизм привода боковых и заднего сталкивателей;
Путевые выключатели ограничения хода стапельной доски оригинальной конструкции;
Емкостной сенсор управления автоматическим опусканием стопы;
Цифровой программируемый счетчик тиража со светодиодной индикацией.  Переключатель режимов работы счетчика.
2 приемные тележки.
2. 6. Механизм подачи фольги
Высокоточный сервопривод KEB (Германия);
Механизм подачи фольги с регулировкой равномерности подачи фольги;
Устройство размотки фольги с быстросъемными валами, обеспечивающее стабильное натяжение фольги с помощью пружинных торсионов;
Быстросъемный приемный вал с отработанной фольгой;
Выносной пульт подачи фольги толчками.
2. 7. Пульт управления машиной
Замок блокировки пульта управления для защиты от несанкционированного доступа;
Цифровой тахометр со светодиодной индикацией;
Световая сигнализация режимов работы и возможных сбоев в работе машины;
Цифровой программируемый счетчик тиража со светодиодной индикацией, переключатель режимов работы счетчика;
Кнопка пуска машины толчками;
Кнопки подачи фольги толчками;
Кнопки включения/выключения главного привода, переключатель вкл./выкл. пневмоагрегата;
Переключатели вкл./выкл. приводов подачи фольги и датчика неподачи листов;
Все органы управления производства фирма FOTEK CONTROLS, TEND, LOVATO.
2. 8. Пульт управления механизмом подачи фольги и контроля
  температуры нагревательной плиты
Цифровые программируемые терморегуляторы со светодиодной индикацией автоматического зонального регулирования температуры нагревательной плиты;
Операторская ЖКИ панель для программирования и управления 2-мя приводами подачи фольги;
Аварийная световая сигнализация перегрева нагревательной плиты;
Аварийная световая сигнализация обрыва нагревателей;
Аварийная световая сигнализация отключения приводов подачи фольги;
Возможность программирования для каждого из 2-х приводов подачи фольги следующих параметров: 1-ый шаг в мм, количество повторов первого шага, 2-ой шаг в мм, количество фольги в рулоне в метрах для остановки машины, параметры задержки старта, разгона/торможения и др.;
Защита от сетевых помех.
2. 9. Нагревательная плита
Съемная алюминиевая сотовая плита для установки клише – 1 шт.
4 зоны нагрева;
Специально рассчитанная геометрия расположения нагревательных элементов для получения равномерного поля температуры на поверхности плиты;
4 встроенных датчика зонального контроля температуры;
Термоизоляция для исключения нагрева талера и элементов привода печатной пары;
Мощный корпус, исключающий вредную деформацию от теплового расширения;
Механизм крепления сотовой плиты с компенсацией линейного расширения корпуса сотовой плиты при повышении температуры.
2. 10. Устройства безопасности
4 кнопки аварийного отключения машины с фиксацией во всех местах возможного нахождения оператора во время работы на машине;
Защитное ограждение с электромеханическими устройствами безопасности;
Звуковая сигнализация включения машины.
2. 11. Дополнительные устройства
2 шкафа с электрооборудованием (производство KEB, OMRON, APATOR, FINDER, PHOENIX CONTACT, AUSPICIOUS, FOTEK CONTROLS);
2-х осевое ролевое приемное устройство;
Пневмоагрегат 2,2 КВт – 2 шт.
