№47_эЛЕКТРОННАЯ ГИРЛЯНДА «ЕЛОЧКА» 4,5…13,5в.
Краткое описание радиоконструктора.
Этот радиоконструктор позволяет собрать очень красивую электронную гирлянду, выполненную в виде елочки. Отличный подарок для детей и взрослых. Елочка создаст праздничное настроение дома, на работе в автомобиле и т. д.
Благодаря использованию микросхем серии гирлянда работает в широком диапазоне питания.
Основные технические характеристики
| 3,5…13,5 32 8 100х150 |
Подготовка и настройка радиоконструктора.
Сборка производится на печатной плате входящей в состав комплекта, согласно принципиальной схеме и схеме монтажа.
Согласно схеме монтажа в первую очередь разместите на печатной плате перемычки. Они обозначены пунктирной линией. Площадки для соединения перемычками обозначены буквой «п». Затем размещаются остальные радиокомпоненты.
Обратите внимание на расположение выводов у электролитических конденсаторов (тип к50-35) и светодиодов, их более длинный вывод положительный.
Первый вывод микросхемы на схеме монтажа обозначен цифрой «1».
После сборки проверьте правильность монтажа.
Во избежание выхода из строя микросхем и других радиодеталей и отслоения печатных проводников, длительность пайки не должна превышать 2-3 секунд.
Батареечный отсек крепится с обратной стороны с помощью винта и гайки из комплекта. Шнур с клеммой под «крону» припаивается положительным проводом (красного цвета) к катоду диода D2, а отрицательным (черного цвета) параллельно выводу гнезда питания.
При подключении внешнего питания важно помнить что положительным является внутренний вывод, а внешний – отрицательным.
Настройка гирлянды сводится к регулировке частоты переключения бегущих огней резисторами R2 и R3.
Правильно собранный радиоконструктор работоспособен.
ВНИМАНИЕ!!! При подключении внешнего блока питания обязательно отключить батареечный отсек от схемы или вынуть батарейки.

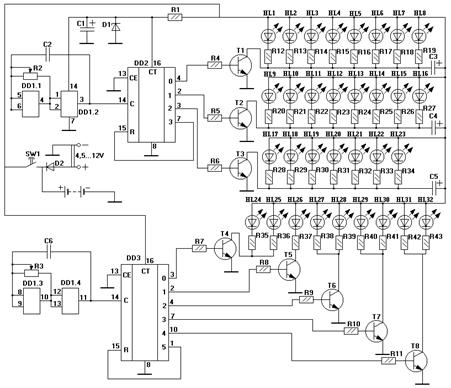

Принципиальная схема
|
