АСР 4037 Технические данные

АСР 4037 Технические данные

АСР 4037 Прибор для измерения значений рH/Редокса и Температуры
Вид замера рH или Редокс	Установка оператором с клавиатуры
Измерение температуры	Автоматическая компенсация через датчик NTC
Графический Дисплей	Высококонтрастный ЖК Дисплей 128х64, с  подсветкой. Возможность одновременного вывода на  экран данных измерения, температуры и состояния  выходов. Клавиатура программирования из 4 клавиш
Встроенный регистратор  данных	Память Flash 4 Mbit соответствующая 16000 регистр.,  с возможностью вывода на дисплей графической или  табличной тенденции измерения.
Регулировка ПИД	Запуск через аналоговой выход или через реле.
2 Аналоговых выхода	Программирование пределов в середине шкалы  измерения. 2 выход программируемый между:   Температура/Повторение замера/Регулировка ПИД
2 Выхода Реле  Контрольной Точки	Для дозировки, независимые, для программирования  рабочего диапазона (гистерезис/направление) и  времени активации.
1 Выход Реле Аварийный  Сигнал	Сигнализация: аномалия инструмента/ минимум/  максимум/задержка по Контрольной точке, время  задержки.
1 Выход для автоматич.  промывки электрода	Частота программируемая путём программного  обеспечения. Во время промывки блокируются  аналоговые и цифровые выходы.
1 Цифровой Вход	для блокирования дозировки
Серийный порт RS 485	для вывода данных
Диапазон измерений	рН: 00,00-14,00 рН; разрешение 0.01 pН; точность: 0.2%  Редокс: ± 1500 мВ; разрешение 1 мВ;  Температура: - 10,0/+130,0°C; разрешение 1°C;  точность: 1%
Программирование	С клавиатуры - 4 клавиши
Регистрация измерений	Регистратор данных с памятью Flash 4 Mbit.  Интервал регистрации 00:00÷99:99 мин.
Аналоговые Выходы Первичный     Вторичный	Величина рН/Редокс  Типология 0.00/4.00÷20.00 мА с гальваническим  разделением  Программирование пределов: Высокие/Низкие  Максимальная нагрузка 500 Ом  Выход Аварийный сигнал NAMUR 2.4мА (4/20мА)  Температура/Повторение замера/ПИД  Типология 0.00/4.00÷20.00 мА с гальваническим  разделением  Программирование пределов: Высокие/Низкие  Максимальная нагрузка 500 Ом  Функция дозировки ПИД (П-ПИ-ПИД)  Пропорциональный диапазон 0÷500%  П-Интегральный: 0:00÷5:00 мин.  П-Дифференциальный: 0:00÷5:00 мин.
Цифровые Выходы Контрольная Точка  Аварийный Сигнал      Промывка	№2 Контрольные точки Вкл./Выкл.  00.00÷14.00 рН/÷1500 мВ  Программирование гистерезиса и время работы  Вкл./Выкл. 000÷999 сек. Реле макс. нагрузки  1А-230В перем. тока  №1 Вкл./Выкл. Задержка по Контрольной  точке, аномалии, мин./макс., время задержки  Время задержки: 00:00÷59:99 мин/сек. с шагом 15 сек.  Регулирование пределов: Вкл./Выкл.  Диапазон продолжения: 00.00÷14.00∆рН +/-1500ΔмВ  Время продолжения: 00÷99.99 – с шагом мин. 15 мин.  Реле макс. нагрузки 1А-230В перем. тока  №1 Вкл./Выкл.  Программируемая частота: 00:00÷24:00 ч:мин;  мин. интервал - 15 мин.  Реле макс. нагрузки 1А-230В перем. тока
Цифровой Вход	Напряжение на входе 24В перем./пост. тока  Поглощение макс. 10мА
Серийный порт	RS 485 с протоколом ModBus RTU с программируемой  скоростью 1200÷38400 Baund Rate
Условия работы	Функционирование при температуре 0÷50°C  Хранение и транспортировка -25÷65°C  Влажность 10÷95% не конденсированная
Питание	Питание 90÷260В перем./пост. тока 50-60 Гц  Вспомогательное устройство 24В перем./пост. тока  Изолирование трансформатора 4Кв  Среднее поглощение  < 6Вт  Электр. Защита ЕМI/RFI CEI-EN55011 – 05/99

Механические размеры	АСР 4037  Монтаж на щите	АСР 4037 Р  Монтаж настенный
Размеры	96 х 96 х 110 мм	195 х 160 х 140 мм
Глубина монтажа	130 мм	140 мм
Материал	АВS чёрный	АВS серый RAL 7035
Лицевая панель	Поликарбонат UV	Поликарбонат UV
Вес	0,7 кг	1,0 кг
Степень защиты	IP54 – IP30	IP65, IP54 – с открытой прозрачной панелью

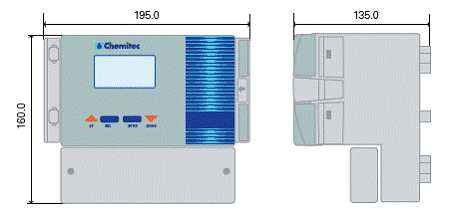

ACP4037P

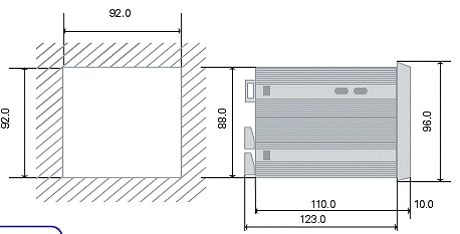

ACP4037
