Руководство по эксплуатации
Устройство защиты от импульсных перенапряжений
«ИНТОИС» УЗ-6/220
Описание работы устройства
Данное устройство защищает от грозовых разрядов скачков напряжений до 12 кВ и аварий в сети бытовые устройства (телевизоры, домашние кинотеатры, холодильники, системы видеонаблюдения, компьютеры, стабилизаторы напряжения, котельные установки, системы подачи воды из скважин и прочие электронные устройства)
Устройство УЗ-6/220 предназначено для защиты нагрузки от кратковременных и длительных перенапряжений, вызванных коммутационными, индуктивными и грозовыми процессами. Устройство относится к УЗИП 2и3-го класса ГОСТ Р . Для надежной работы устройства в случае длительных перенапряжений, вызванных авариями в сети: обрыв «нуля», замыкание «фазы» на «ноль» и т. д. компания ИНТОИС настоятельно рекомендует подключать устройство после УЗО и заземлять (см. рис. 1) ГОСТ Р 50571.26-2002. Только в таком подключении обеспечивается срабатывание УЗО при длительном перенапряжении.
В иных схемах подключения (без УЗО) устройство УЗ-6/220 работает только, как защита от кратковременных высоковольтных импульсов и не обеспечивает защиту от длительных перенапряжений!
Основные параметры
№ П/П | НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЯ |
1. | Номинальное напряжение питания нагрузки, В | 220 |
2. | Номинальная мощность нагрузки, Вт | 6000 |
3. | Номинальное напряжение ограничения, В (фаза ноль) | 247– 275 |
4. | Наибольший импульсный разрядный ток (8/20мкс.),кА | 10 |
5. | Скорость срабатывания защиты, не более, нС | 25 |
6. | Температурный диапазон эксплуатации, Сº | (-40 )÷(+70) |
7. | Количество циклов воздействия импульсами перенапряжения Амплитудой до 10 кВ (8/20 мкс) не менее | 50000 |
8. | Габаритные размеры, мм | 37x86x60 |
Описание конструкции устройства
Устройство выполнено в пластмассовом корпусе, с креплением на DIN-рейку. На корпусе имеются выводы для крепления проводников: L – фаза, N - нейтраль,
- защитное заземление,
- дифференциальный ток. В верхней части корпуса установлен двухцветный светодиод, сигнализирующий о состоянии устройства. Зелёный - устройство в работе, красный - устройство в аварии, требуется замена.

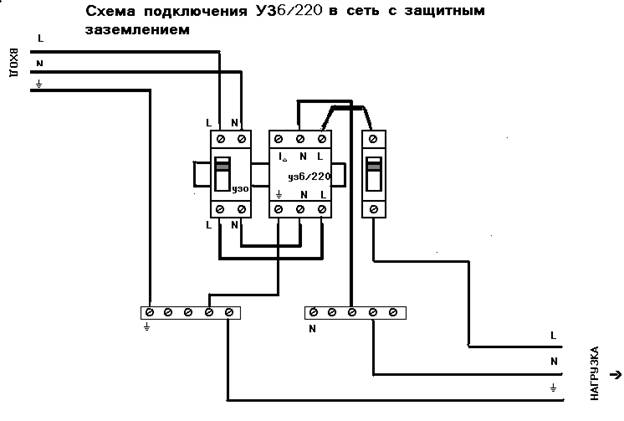

Рис.1
Схема подключения
Комплект поставки
- Устройство «ИнтойсУЗ-6/220» шт.
- Руководство по эксплуатации ----1 экз.
Меры безопасности
При установке и эксплуатации устройства необходимо руководствоваться «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей».
При работе устройства запрещается:
Подключать через устройство электрооборудование с потребляемой мощностью, большей, чем указанно в п.2 Таблицы 1.
Эксплуатировать устройство без заземления.
Эксплуатировать устройство без УЗО или автоматического выключателя.
ВНИМАНИЕ! СЛЕДУЕТ ПОМНИТЬ, ЧТО В РАБОЧЕМ СОСТОЯНИИ К УСТРОЙСТВУ ПОДВОДИТСЯ ОПАСНОЕ ДЛЯ ЖИЗНИ НАПРЯЖЕНИЕ ОТ ЭЛЕКТРОСЕТИ 220В |
ВНИМАНИЕ! ЭКСПЛУАТАЦИЯ УСТРОЙСТВА БЕЗ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ ЗАПРЕЩЕНА! УСТАНОВКУ, ДЕМОНТАЖ И РЕМОНТ УСТРОЙСТВА ПРОИЗВОДИТЬ ПРИ ПОЛНОМ ОТКЛЮЧЕНИИ ОТ ЭЛЕКТРОСЕТИ 220В |
Техническое обслуживание
Техническое обслуживание устройства должно производиться потребителем. Персонал, необходимый для технического обслуживания, должен состоять из электриков, прошедших специальную подготовку, и имеющих разряд не ниже третьего.
С целью поддержания исправности устройства в период эксплуатации необходимо проведение регламентных работ.
Регламентные работы включают в себя периодический (не реже одного раза в полгода) внешний осмотр с удалением пыли мягкой тканью, кисточкой и контроль работоспособности по внешним признакам.
При обнаружении нарушений в работе устройства направить его в ремонт
Тара и упаковка
Устройство и руководство по эксплуатации упаковываются в картонную коробку.
Допускается отпуск потребителю единичных изделий без упаковки.
Транспортировка и хранение
Транспортировка и хранение осуществляется в плотно закрытой картонной коробке при t от -40 до +40 и относительной влажности воздуха 85%
Гарантийные обязательства
Предприятие-изготовитель гарантирует соответствие устройства заявленным параметрам при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Срок гарантии устанавливается 36 месяцев с момента продажи устройства.
Гарантия не распространяется на устройство, имеющее внешние повреждения платы и следы вмешательства в конструкцию изделия.
Гарантийное обслуживание производится предприятием-изготовителем или уполномоченными структурами.
Условия гарантии
Достаточным условием гарантийного обслуживания является наличие штампа предприятия – изготовителя и даты выпуска в паспорте изделия, а также отметки продавца и монтажной организации.
Сведения о рекламациях
Потребитель имеет право предъявить рекламацию об обнаружении несоответствия устройства техническим параметрам, приведенным в настоящем руководстве, при соблюдении им условий хранения, установки и эксплуатации.
Рекламация высылается по адресу предприятия-изготовителя с актом, подписанным руководителем технической службы предприятия-потребителя
В акте должны быть указаны: дата выпуска устройства, вид (характер) неисправности, дата и место установки, адрес потребителя.
Отметки продавца
Продавец _______________________ Изделие «Интойс УЗ-6/220»
Заводской номер ___________ Дата продажи «____»_________200___г. м. п.
Отметки о вводе в эксплуатацию
Монтажная организация ______________________________________________
Изделие «Интойс УЗ-6» Заводской номер______________________
Дата ввода в эксплуатацию «____»_______________ 200__г. м. п.
Служебные отметки______________________________________________________________
Свидетельство о приемке
Защитное устройство «Интойс УЗ-6»
заводской номер_____________ дата выпуска__________________
соответствует требованиям конструкторской документации, государственных стандартов и признан годным к эксплуатации.
