Системы кондиционирования «Rheem»

Системы кондиционирования

« Rheem»

Москва 2009

Системы кондиционирования

«Rheem»

Описание

Системы кондиционирования «Rheem» предназначены для использования в системах воздушного отопления и кондиционирования индивидуальных домов, офисов и других помещений. Система состоит из двух блоков: испарительного и конденсаторного. Испарительный блок устанавливается на выходе воздухонагревателя в системе воздушного отопления или в вентиляторный блок. Конденсаторный блок устанавливается снаружи помещения. Циркуляцию воздуха по системе воздуховодов обеспечивает вентилятор воздухонагревателя. Управление системой воздушного отопления-кондиционирования осуществляется термостатом (не входит в комплект поставки).

Особенности конструкции

·  Разные модели испарительных и конденсаторных блоков позволяют установить систему кондиционирования в сочетании с любыми моделями воздухонагревателей, а также в вентиляторные блоки с электрической системой подогрева.

·  Все устройства полностью собраны на заводе-изготовителе и проверены в работе. Установщик должен только подключить соединительные трубы, произвести опрессовку и выполнить работы по подводке электропитания.

·  Корпус – Конденсаторный блок имеет защитную решетку, ограждающую внутренние элементы от возможных внешних воздействий. Высокопрочный корпус из гальванизированной стали окрашен электростатическим способом и защищен от воздействия ржавчины и коррозии. Всегда имеет опрятный вид. Дренажные отверстия предотвращают скопление влаги внутри устройства. Электрические компоненты удобно расположены для сервисного обслуживания.

·  Радиатор теплообменника – Радиаторные элементы сделаны из алюминия, а трубки для хладагента теплообменника сделаны из меди. Перед установкой теплообменник проверяется повышенным давлением на отсутствие утечки. Теплообменник полностью доступен для проведения сервисных работ по очистке.

·  Компрессор – имеет внутреннею защиту от перегрузки, повышенного тока и температуры. Движущиеся части компрессора расположены глубоко внутри корпуса, что снижает шум. Для дополнительного снижения шума компрессор устанавливается на резиновых прокладках и имеет шумозащитный кожух.

·  Вентилятор теплообменника – выброс воздуха осуществляется в сторону, мотор вентилятора имеет герметичные подшипники и максимально защищен от любых погодных воздействий включая дождь и снег. В случае необходимости сервисного обслуживания мотор ветилятора легко доступен.

·  Подключение труб с хладагентом – установка имеет специальные латунные сервисные вентили для быстрого подключения труб с хладагентом и проведения сервисного обслуживания.

·  Датчики – устройство имеет встроенные автоматические датчики высокого и низкого давления. Датчики отключают устройство, когда давление выходит из рабочего диапазона, и защищают устройство от потери хладагента и образования льда. Все однофазные модели имеют защиту от частых циклов включения и выключения пятиминутная задержка позволяет сравнивать давление в трубках низкого и высокого давления.

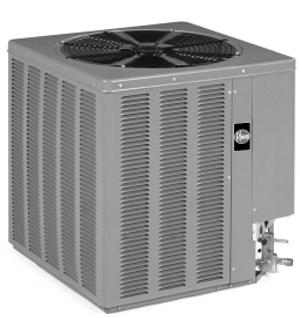

Компрессорно-конденсаторный блок

Технические характеристики

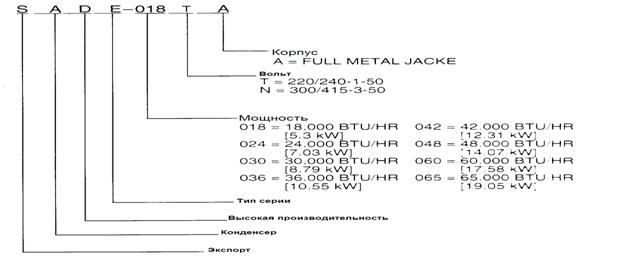

Модель SADE	018T	024T	030T	036N	042N	048N	060N
электр. хар-ки
производительность, кВт	5,3	7	8,78	10,5	12,2	14	17,5
ном. пот-е мощности, кВт	1,12	1,5	1,87	2,24	3,5	4,1	5,2
ном. ток, А	10,1	11,4	14,1	15,3	7,7	8,9	11,7
хладагент	тип	R22	R22	R22	R22	R22	R22	R22
вес, кг	1,55	1,6	1,7	1,92	2,2	2,6	3,67
Наружный диаметр трубки
жидкостная	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
пар. ( до нар.-5м)	15,9 (5/8)	15,9 (5/8)	19(3/4)	19(3/4)	19(3/4)	21(7/8)	21(7/8)
пар.(от. вн. до нар.-7,5м)	15,9 (5/8)	19(3/4)	19(3/4)	19(3/4)	21(7/8)	21(7/8)	28 (1 1/8)
пар. (до 22м)	19(3/4)	19(3/4)	19(3/4)	21(7/8)	21(7/8)	21(7/8)	28 (1 1/8)

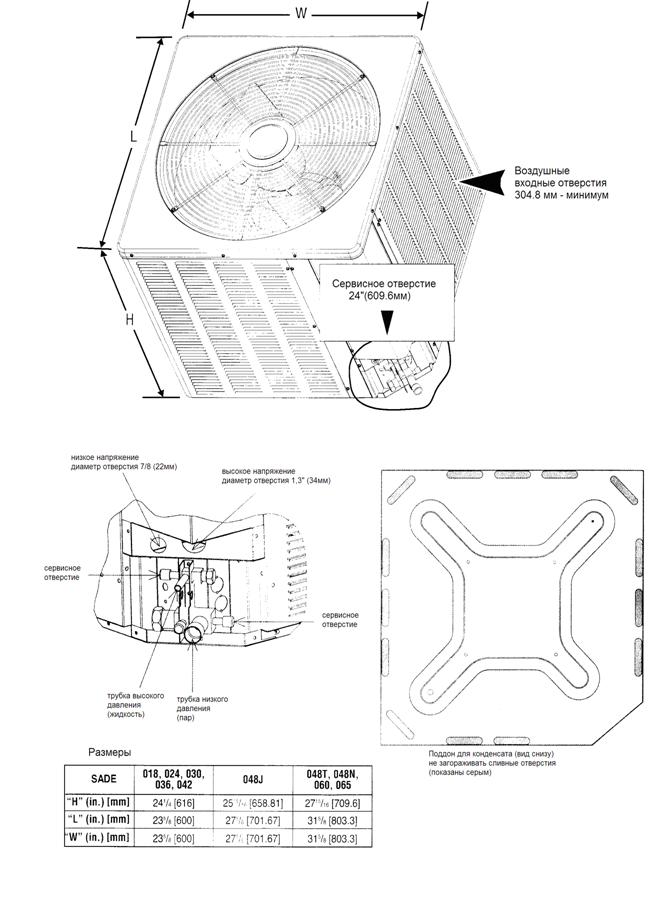

Габариты и вес
Вес (нетто/брутто)	59/63	62/65	62/65	63,5/67	66/70	76/81	82/86

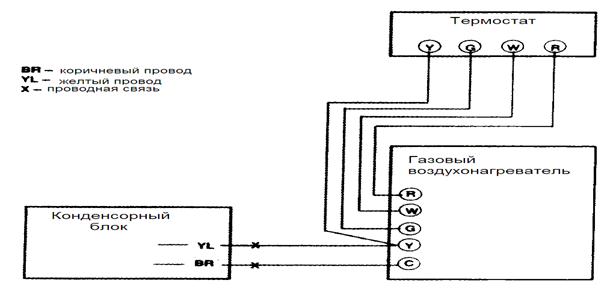

Подключение к термостату и воздухонагревателю

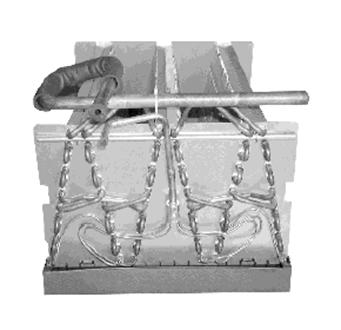

Испарительный блок

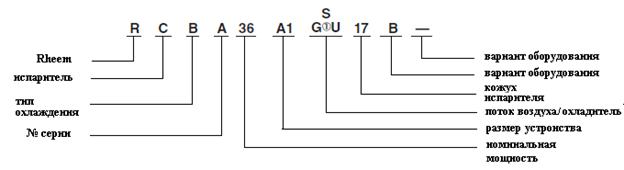

Обозначение (марка) испарительного блока

Технические характеристики

Модель RCBA	024	036	037	048	060
Площадь поверх, м²	0,47	0,706	0,706	0,941	1,18
Ряды	4	6	6	8	10
Расход воздуха, м³/ч	1 344	2 016	2 016	2 688	3 360
Сопротивление, Па	30	40	40	40	50

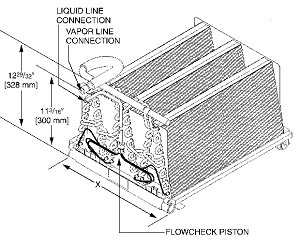

Размеры
Высота, мм	328	328	328	328	328
Глубина, мм	559	559	559	559	559
Ширина (Х), мм	311	400	400	489	578
Ширина в кожухе (W), мм	356	445	445	533	622
Вес, кг	7,11	9,98	9,98	13,15	15,88
Вес в кожухе, кг	15,42	18,60	18,60	22,22	25,85

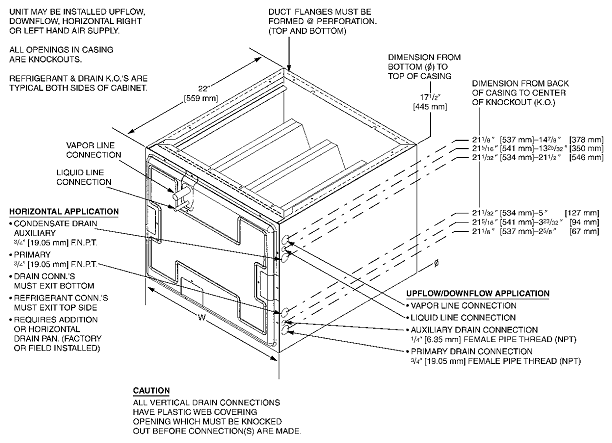

Размер кожуха

Модель кожуха	Ширина, мм	Высота, мм	Глубина, мм	Вес, кг
*14	356	445	559	8,62
*17	445	445	559	5,33
*21	533	445	559	10,43
*24	622	445	559	11,34

II. Информация для Пользователя и Инструкция по Установке.

Сплит Система стандартной производительности.

Эти системы были сконструированы и проверены на соответствие мощности и производительности стандартам ARI, Кондиционеры Сплит Системы сконструированы для использования с широким спектром нагревателей на ископаемом (органическом) топливе, электрических нагревателей, устройств обработки воздуха и секций испарителей.

Информация для пользователя.

Важно.

Прочитайте данную информацию для пользователя и ознакомьтесь с мощностью и применением вашего устройства. Если возникнут проблемы, смотрите данную инструкцию и следуйте приведенным рекомендациям. Если проблема не будет решена, обратитесь в сервисную службу.

Инструкция по эксплуатации.

Включение вашего кондиционера на охлаждение.

1.  Установите системный термостат на ОХЛАЖДЕНИЕ (COOL) или АВТО (AUTO) и термостат вентилятора на АВТО (COOL). (см. рисунок 1)

2.  Установите температуру на термостате на желаемом уровне, нажимая клавиши ТЕПЛЕЕ (WARMER) или ХОЛОДНЕЕ (COOLER). Для получения полного описания процедур программирования читайте соответствующие инструкции для каждого термостата. Внешний блок и внутренний вентилятор будут оба периодически включаться и отключаться для достижения заданной температуры в помещении.

Включение вашего кондиционера на нагрев.

1.  Установите системный термостат на ТЕПЛО (COOL) или на АВТО (AUTO) и термостат вентилятора на ТЕПЛО (COOL). (см. рисунок 1)

2.  Установите температуру на термостате на желаемом уровне, нажимая клавиши ТЕПЛЕЕ (WARMER) или ХОЛОДНЕЕ (COOLER). Для получения полного описания процедур программирования читайте соответствующие инструкции для каждого термостата. Печь и внутренний вентилятор будут периодически включаться и отключаться для достижения заданной температуры в помещении.

Выключение вашего кондиционера.

Установите системный термостат на ВЫКЛ (OFF) и термостат вентилятора на АВТО (AUTO). (см. рис.1)

Система не будет работать, несмотря на температурные установки термостата.

Постоянная работа внутреннего вентилятора.

Установите термостат вентилятора на ВКЛ (ON) (см. рисунок 1)

Сразу же будет запущен внутренний вентилятор, и он будет работать непрерывно, пока выключатель вентилятора не будет установлен на АВТО (AUTO).

Непрерывная работа внутреннего вентилятора может быть достигнута при установке системного термостата на любую позицию, включая ВЫКЛ (OFF).

Обычно режим постоянной работы внутреннего вентилятора используется для циркуляции внутреннего воздуха для того, чтобы выровнять температурный дисбаланс, возникший из-за солнца, приготовления пищи или работы камина.

Обслуживание вашего Кондиционера –

ВНИМАНИЕ: Убедитесь, что отключена подача электропитания к внешнему блоку и нагревателю / устройству по обработке воздуха (кондиционеру), прежде чем выполнять следующие процедуры по обслуживанию.

1.  Регулярно:

а) Очищайте или меняйте воздушный фильтр внутреннего блока перед началом каждого отопительного сезона и сезона охлаждения, а также когда на фильтре видна пыль или грязь.

б) Удаляйте листья и траву, прилипшие к змеевику внешнего блока аккуратно, чтобы не повредить алюминиевые ребра.

в) Проверяйте, чтобы не было засорения, например ветками, палками и т. п.

ВНИМАНИЕ: Не смазывайте двигатели маслом, если они не оборудованы на заводе специальными трубками для масла. Компрессор герметичен и не нуждается в смазывании.

2.  Перед каждым сезоном охлаждения:

Если двигатель вентилятора нагревателя / кондиционера и двигатель(и) вентилятора внешнего блока имеют трубки для масла на подшипниках двигателя, добавьте 10 капель моторного масла SAE №20 в каждую трубку.

3.  Прежде чем вызывать сервисного работника, убедитесь:

а) Термостат устройства правильно установлен – см. «Включение вашего кондиционера на нагрев» и «Включение вашего кондиционера на охлаждение».

б) Плавкие предохранители системы в хорошем состоянии, и включена подача электропитания.

Прочитайте Гарантию.

Пожалуйста, прочитайте до конца отдельный документ, подтверждающий гарантию. Он содержит ценную информацию о вашей системе.

1. Основная информация.

Прочитайте до конца следующие инструкции, прежде чем выполнять установку.

Секция конденсации. – Каждый конденсатор поставляется заряженным хладагентом в количестве, достаточном для работы внешнего блока с соответствующим внутренним блоком (испарителем) и удаленным от внешнего на расстояние до 5 метров.

ПРИМЕЧАНИЕ: Не используйте заряд хладагента для продувки или проверки утечки.

Подходящие змеевики и кондиционеры поставляются с небольшим фиксированным зарядом для того, чтобы создать в них давление, способствующее не попаданию загрязнения. Чтобы разрядить давление, внимательно прочитайте инструкции по установке внутренней секции.

Жидкостный и впускной (всасывающий) трубопровод – при установке системы необходимо использовать качественную медную трубу для хладагента. Всасывающий трубопровод хладагента должен быть полностью изолирован.

Монтажные соединения для подачи электропитания. – Вся электропроводка должна быть выполнена в соответствии с требуемыми условиями «Национального Института Стандартизации» (ANSI C1) и с учетом местных стандартов. Размер проводников и защита цепи должны соответствовать значениям, указанным на маркировке внешнего блока.

2. Требования безопасности.

Давление в системе. – Кондиционер Сплит Система содержит жидкий и газообразный хладагент, находящийся под давлением. Установку и обслуживание такого оборудования необходимо выполнять с помощью квалифицированного и опытного персонала, хорошо знакомого с такого типа оборудованием. Ни при каких обстоятельствах домовладелец не должен пытаться самостоятельно установить оборудование, или провести сервисное обслуживание без надлежащего контроля со стороны опытного и квалифицированного инженера.

ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что электропитание отключено, прежде чем устанавливать оборудование или проводить сервисное обслуживание. Нарушение данного требования может привести к травме или смерти.

Маркировки, ярлыки, предосторожности. – При работе с данным оборудованием, следуйте мерам предосторожности, указанным в литературе, на ярлыках и на маркировках к данному оборудованию. Прочитайте и внимательно изучите инструкции, приложенные к оборудованию, прежде чем выполнять монтаж и отладку оборудования.

ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ, ОТВЕТСТВЕННОСТЬ ВЛАДЕЛЬЦА

Единственной обязанностью владельца является обеспечение кондиционера должным образом и наладка для правильной его работы.

1.  Предприятие - изготовитель гарантирует безотказную работу кондиционера при условии соблюдения потребителем правил эксплуатации, ухода и хранения в течение 12 месяцев со дня пуска в эксплуатацию, но не более 24 месяцев со дня продажи.

2.  В течение гарантийного срока устранение неисправностей аппарата производится за счет предприятия- изготовителя.

3.  В случае выхода из строя в течение гарантийного срока какого-либо узла по вине предприятия - изготовителя, специалист фирмы должен составить акт установленной формы.

4.  Предприятие - изготовитель не несет ответственности и не гарантирует работу кондиционера в случаях несоблюдения правил установки, эксплуатации, обслуживания или ухода за аппаратом.

5.  Срок службы прибора при правильной эксплуатации 10 лет.
