Государственное бюджетное общеобразовательное учреждение средняя общеобразовательная школа №4 имени
Опиливание заготовок из сортового проката
Учитель:
г. Байконур
2013 г.
Дата: 15.03.2013 год
Класс: 6 «а»
Тема урок: Опиливание заготовок из сортового проката.
Цели урока:
Образовательная: ознакомить учащихся с видами напильников и способами опиливания, научить учащихся самостоятельно выполнять опиливание металлических заготовок из сортового проката.
Развивающая: сформировать у учащихся знания, а также умения опиливать заготовки из сортового проката.
Воспитательная: воспитывать внимательность, аккуратность во время работы.
Тип урока: комбинированный, урок формирование новых знаний.
Вид урока: традиционный.
Методы: рассказ, метод - беседа, объяснительно - иллюстративный, фронтальный опрос.
Оснащение урока: Оверхёд - проектор, плакаты: «Приемы опиливание заготовок», «Виды напильников», «Надфили», напильники, рашпиль.
План урока:
1. Организационный момент – 2 мин.
2. Повторение ранее изученного материала – 5 мин.
3. Объяснение новой темы – 20 мин.
4. Закрепление новой темы – 15 мин.
5. Подведение итогов урока. Домашнее задание – 3 мин.
Ход урока:
I. Организационный момент.
Приветствие.
Проверка присутствующих. Назначение дежурных.
Провести инструктаж по правилам поведения и охраны труда при работе в мастерских.
II. Повторение пройденной темы.
Опрос домашнего задания по теме «Рубка металла».
Вопросы:
1. Назовите инструменты для рубки металла.
2. Чем отличается зубило от крейцмейселя?
3. В каких случаях применяют кистевой удар?
4. Перечислите правила безопасной работы при рубке металла.
Ш. Новая тема: Опиливание заготовок из сортового проката.
План:
1. Опиливание.
2. Виды напильников.
3. Способы опиливания поверхности заготовок.
4. Приемы опиливание заготовок.
5. Правила безопасности при опиливании.
Опиливание – это срезание с заготовок небольшого слоя металла (припуска) при помощи напильников для получения точных размеров, указанных в чертеже.

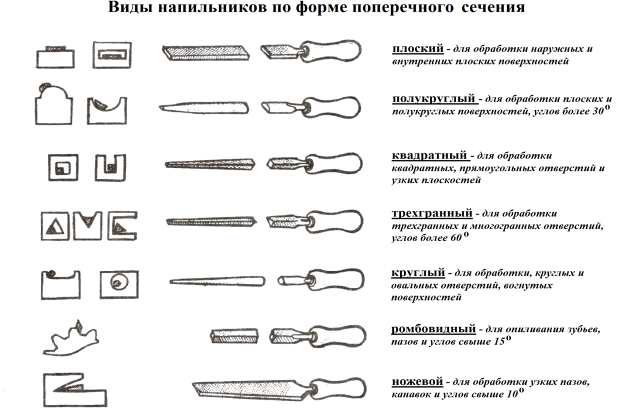

Напильники изготавливают из инструментальной стали. Они отличаются один от другого формой поперечного сечения, видом надсечки, числом зубьев надсечки на 10 мм длины, длиной рабочей части.

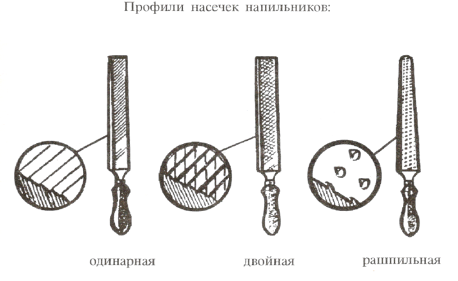

Напильники бывают с одинарной, двойной и рашпильной надсечками. Каждая надсечка – зуб напильника – имеет форму клина.
Наша промышленность выпускает напильники 6-ти номеров: 0, 1, 2, 3, 4, 5.
Типы напильников по числу насечек | |||
Название | № напильника | Число основных насечек на 10 мм длины напильника | Примечание |
Драчевые | 0…1 | 5-12 | Черновое опиливание заготовок для снятия большого припуска металла (до 0,5 мм) |
Личные | 2…3 | 13-26 | Чистовое опиливание для снятия малого припуска металла (до 0,3 мм) |
Бархатные | 4…5 | 42-80 | Точная отделка, шлифование и доводка деталей (до 0,01 мм) |

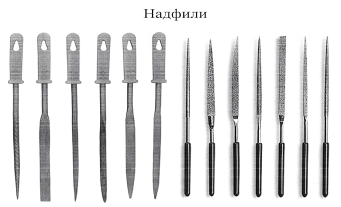

При опиливании мелких деталей или зачистке заготовок в труднодоступных местах применяют надфили - небольшие напильники длиноймм, толщиной или диаметром 2 - 3 мм. Надфили имеют надсечку 20 – 112 зубьев на 10 мм длины.
Рабочая поза при опиливании такая же как и при зачистке заготовок. Закругленная часть ручки напильника должна упираться в ладонь правой руки. Левую руку кладут сверху на носок напильника, отступив от края 20 – 30 мм.
Корпус держат прямо с разворотом под углом 45 градусов к линии оси тисков. Правая рука в локтевом изгибе образует в исходном положении угол 90 градусов. Левую ногу отведите вперед и влево на полшага. Угол между осями ступней выдерживайте примерно равным 45 – 60 градусов.
При обработке заготовок следует время от времени изменять направление движения напильника. Например, после применения поперечного опиливания, позволяющего снимать большие припуски, применяют продольное опиливание, которое обеспечивает прямолинейность обрабатываемой плоскости.

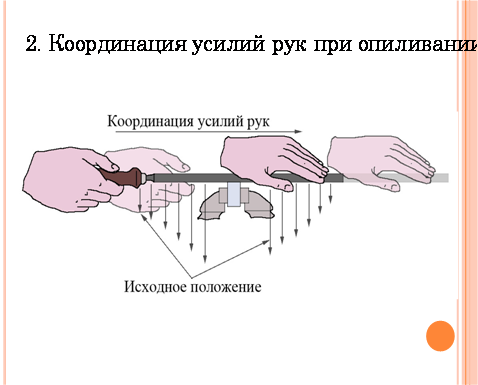

Чтобы напильник срезал стружку, его нужно при движении прижимать к обрабатываемой поверхности обеими руками. При этом усилия нажима на напильник правой и левой рукой должны быть различны. При движении напильника вперёд (рабочий ход) постепенно увеличивают вначале небольшой нажим на ручку правой рукой и одновременно уменьшают сильный вначале нажим левой руки на носок напильника. Движение напильника назад (холостой ход) осуществляют без нажима.
Можно опиливать заготовку косым штрихом слева направо, затем поперечным и в завершение косым штрихом справа налево. Эта обработка называется опиливанием перекрестным штрихом. Круговое опиливание применяют для снятия небольших припусков при окончательной отделке поверхности.
При опиливании заготовок необходимо строго соблюдать правила безопасности.
Правила безопасности при опиливании
1. Надежно закреплять заготовку в тисках.
2. Проверяйте прочность насадки ручки и ее исправность
3. Не захватывать носок напильника левой рукой, чтобы не поранить ее о заготовку.
4. Не работайте напильником без ручки или с треснутой ручкой.
5. Не проверять качество зачистки заготовки, проводя пальцами по ее кромке.
6. Не сдувать шлифовальную пыль с изделия. Пользоваться щеткой.
7. Не допускайте падения на пол инструментов и заготовок.
IV. Закрепление новой темы.
Контрольные вопросы:
1. Какие бывают напильники в зависимости от формы поперечного сечения?
2. Какие способы опиливания поверхностей вы знаете?
3. В чем особенность рашпиля?
4. Перечислите правила безопасности при опиливании.
1. Чертежный инструмент для разметки заготовок и разработки эскизов (карандаш).
2. Инструмент для строгания древесины (рубанок).
3. Главный инструмент дачника (лопата).
4. Инструмент для измерения линейных размеров (линейка).
5. Конструкционный материал, относящийся к группе черных сплавов (сталь).
6. Приспособление для разметки и контроля углов в 90° (угольник).
7. Человек, занимающийся обработкой древесины (плотник).
8. Приспособление для закрепления заготовок при их обработке (тиски).
9. Инструмент для выпиливания по тонколистовым материалам (лобзик).
V. Подведение итогов урока.
Выставление оценок.
VI. Задание на дом.
Прочитать и ответить на вопросы, приведенные в конце §22. Опиливание
заготовок из сортового проката.
