Методика и результаты узк расходов теплоносителя при пусконаладочных измерениях на АЭС (стр. 2 )

 Схема установки ультразвуковых расходомеров на трубопроводах колонки стенда ГО-1 приведена на рисунке 4.2. Датчики УЗК располагались на выходном трубопроводе колонки диаметром 133х13 мм. Расстояние от мест установки расходомеров до поворота потока, выходящего из патрубков колонки, составляло 850 мм, что соответствовало 8D, те меньше рекомендуемого значения (10D≥L, где D –диаметр трубопровода, L - расстояние от источника возмущений до датчиков УЗК ).

.

Рисунок 4.2.

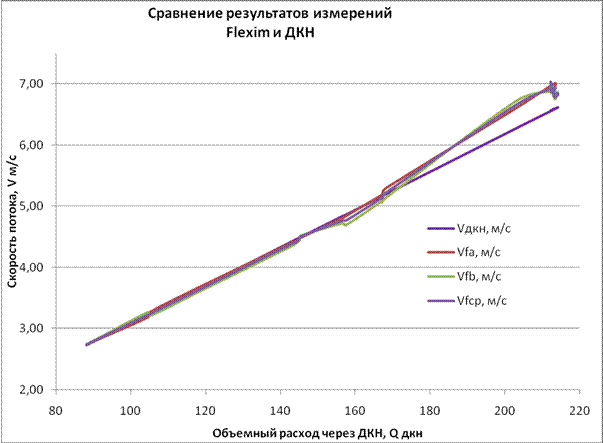

Сравнение результатов измерений представлено в таблице 4.4 и рисунке 4.3

Таблица 4.4

Температура, 0С	Давление, кг/см2	Q дкн, м3/час	Q Flexim канал A, м3/час	Q Flexim канал B, м3/час	Среднее значение (Qa+Qb)/2, м3/час	Vдкн, м/с	Vfa, м/с	Vfb, м/с	Vfср, м/с
44,73	7,25	84,94	85,93	84,65	85,29	2,63	2,66	2,62	2,64
55,21	7,32	86,31	86,68	86,15	86,42	2,67	2,68	2,66	2,67
65,25	7,41	87,32	88,59	87,58	88,09	2,70	2,74	2,71	2,72
75,21	7,51	87,96	87,33	88,11	87,72	2,72	2,70	2,72	2,71
85,11	7,62	88,05	88,31	88,45	88,38	2,72	2,73	2,73	2,73
91,79	7,71	88,21	88,72	88,7	88,71	2,73	2,74	2,74	2,74
104,58	7,88	104,47	102,84	105,74	104,29	3,23	3,18	3,27	3,22
111,57	7,99	105,28	105,83	104,06	104,95	3,25	3,27	3,22	3,24
118,6	8,11	118,13	118,74	116,45	117,60	3,65	3,67	3,60	3,63
132,11	8,35	143,38	142,94	141,33	142,14	4,43	4,42	4,37	4,39
151,49	8,78	144,16	142,75	142,11	142,43	4,46	4,41	4,39	4,40
167,8	9,2	145,1	145,17	143,94	144,56	4,48	4,49	4,45	4,47
179,26	9,55	145,46	145,35	146,21	145,78	4,50	4,49	4,52	4,51
197,32	10,19	156,36	155,45	152,84	154,15	4,83	4,80	4,72	4,76
210,4	10,74	157,57	156,63	151,85	154,24	4,87	4,84	4,69	4,77
221,87	11,32	167,16	168,02	164,57	166,30	5,17	5,19	5,09	5,14
234,51	12,06	167,14	167,84	163,95	165,90	5,17	5,19	5,07	5,13
244,24	12,74	167,97	171,06	165,86	168,46	5,19	5,29	5,13	5,21
278,11	15,14	203,48	214,42	217,87	216,15	6,29	6,63	6,73	6,68
297,48	15,69	213,33	226,68	222,52	224,60	6,59	7,01	6,88	6,94
297,6	15,6	212,82	222,73	220,61	221,67	6,58	6,88	6,82	6,85
297,63	15,95	214,1	220,71	222,11	221,41	6,62	6,82	6,86	6,84
297,71	15,91	213,42	220,49	218,47	219,48	6,60	6,81	6,75	6,78
297,75	15,85	213,1	221,17	219,79	220,48	6,59	6,84	6,79	6,81
297,78	15,82	212,24	227,53	226,77	227,15	6,56	7,03	7,01	7,02
297,75	15,76	212,47	225,27	224,32	224,80	6,57	6,96	6,93	6,95
297,69	15,73	212,45	223,07	221,78	222,43	6,57	6,89	6,85	6,87
